Счетчики для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях через измерительные трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Контроль нагрузки осуществляется посредством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера.

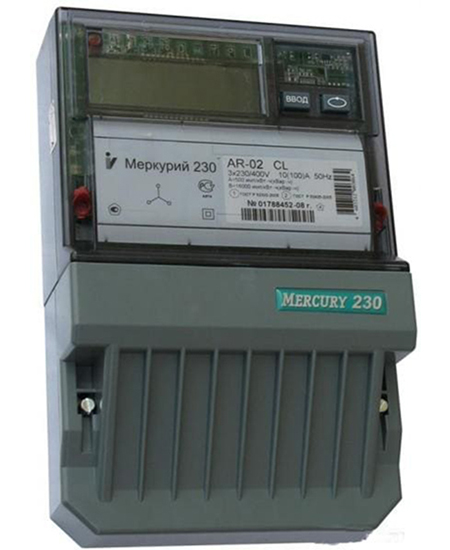

| Марка прибора учета | Меркурий 230AR |
| Класс точности | |
| - активной энергии | 0,5S или 1,0 |
| - реактивной энергии | 1,0 или 2,0 |
| Номинальное напряжение, В | 3*57,7/100 или 3*230/400 |
| Номинальный (максимальный) ток, А | 5(7,5); 5(60); 10(100) |
| Максимальный ток в течении 0,5 с, А | |
| - для IНОМ=5А | 150 |
| - для IНОМ=10А | 200 |
| Стартовый ток (чувствительность), А | |
| - для IНОМ(МАКС)=5(7,5)А, UНОМ=57,7 или 230В | 0,005 |
| - для IНОМ(МАКС)=5(60)А, UНОМ=230B | 0,020 |
| - для IНОМ(МАКС)=10(100)А, UНОМ=230B | 0,040 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 0,5 / 7,5 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Количество тарифов | 1 |
| Скорость обмена, бит/секунду: | |
| - по интерфейсу CAN и RS-485 | 300, 600, 1200, 2400, 4800, 9600 |
| - через инфракракрасный порт | 9600 |
| - через GSM модем | 9600 |
| Передаточное число основного/поверочного выхода, имп/кВт, имп/кВар: | |
| - для UНОМ 57,7В, IНОМ 5A | 5000/160000 |
| - для UНОМ 220В, IНОМ 5A | 1000/32000 |
| - для UНОМ 220В, IНОМ 10A | 500/16000 |
| - для UНОМ 220В, IНОМ 5A | 1000/160000 |
| Сохранность данных при перерывах питания, лет | |
| - постоянной информации | 40 |
| - оперативной информации | 10 |
| Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Диапазон температур, °С | от -40 до +55 |
| Межповерочный интервал, лет | 10 |
| Масса, кг | не более 1,5 |
| Габариты (длина, ширина, высота), мм | 258*170*74 |
| Гарантия производителя, лет | 3 |
Схема прямого подключения электросчетчиков Меркурий 230 AR:
Схема трансформаторного подключения электросчетчиков Меркурий 230 AR:
Схема подключения Меркурий 230 AR и iRZ ATM2:
Схема подключения Меркурий 230 AR к модему iRZ ATM21.A:
Схема подключения Меркурий 230 AR к модему iRZ ATM21.В:
Схема подключения Меркурий 230 AR к модему iRZ ATM21.В в случае если необходимо дополнительное питание (в модификации счётчика нет буквы S):
Схема подключения Меркурий 230 AR к модему Teleofis серии WRX (GPRS-модемы):
