GSM-M имеет следующие характеристики:
- компактный корпус (габаритные размеры (ВхШхГ) 18.1х90.1х57.5);
- встроенный 2G или 4G-модем NB-IoT;
- разъем для подключения SIM-карты;
- 2 входа для подключения дискретных датчиков типа «сухой контакт» (могут быть настроены для подсчета импульсов);
- 1 последовательный порт RS-485;
- 1 выход для питания внешних устройств (9В-0,1А);
- встроенный термодатчик (возможна модификация с подключением внешнего термодатчика);
- USB разъём для диагностики и настройки параметров работы через ПК;
- устройство может работать в «прозрачном» режиме, в режиме УСПД, а так же в смешанном режиме;
- поддерживаемые протоколы TCP, UDP (основные), FTP, HTTP (вспомогательные), LwM2M, MQTT(S) - опционально;
- возможность дистанционного обновления прошивки.
УСТРОЙСТВО И РАБОТА

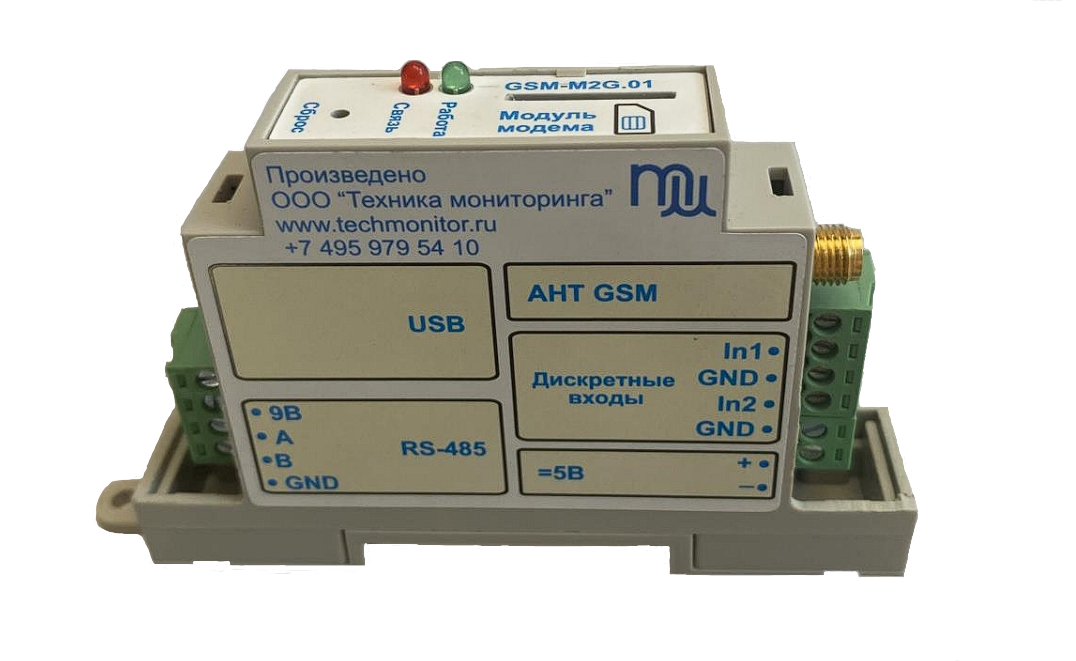

Изделие выполнено в корпусе из ABS-пластика, имеет слот для SIM-карты, интерфейс RS-485 и USB разъём для настройки параметров работы через компьютер.
Изделие может работать в режиме обеспечения прямого канал связи между системой сбора данных и конечным устройством (пунктом учёта), а так же в режиме УСПД и смешанном режиме. В качестве основного канала передачи данных используются мобильные сети GSM (GPRS/EDGE/LTE и/или NB-IoT). Поддерживаемые протоколы: TCP, UDP, MQTT - основные, FTP, HTTP (вспомогательные), LwM2M – опционально.
Изделие обеспечивает светодиодную индикацию режимов работы:
Зеленый светодиод «Работа»:
- Постоянно не горит: модуль выключен;
- 50мс горит/950мс не горит: индикатор работы;
- 100мс горит/100мс не горит: перезагрузка;
- Мигает с частотой 20мс: прием/передача данных по интерфейсу RS485.
Красный светодиод «Связь»:
- Постоянно не горит: встроенный модем выключен;
- 64мс горит/800мс не горит: нет регистрации в сети;
- 64мс горит/2000мс не горит: есть регистрация в сети.
Сброс к заводским настройкам производится путем длительного нажатия (более 15секунд) на кнопку «Сброс».
Схема подключения:
