GSM/GPRS-коммуникатор PGC.02

GSM/GPRS-коммуникатор PGC.02

ООО «Прософт- Системы»

PGC.02 предназначен для организации беспроводного прозрачного канала передачи данных в распределенных системах сбора и передачи информации, коммерческого и технического учета электрической энергии на объектах электроэнергетики и предприятиях других отраслей промышленности.

На этом сайте вы можете удалённо опрашивать счётчики, используя GSM/GPRS-коммуникатор PGC.02
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / RS-232 / RS-485

Описание

PGC.02 предназначен для организации беспроводного прозрачного канала передачи данных в распределенных системах сбора и передачи информации, коммерческого и технического учета электрической энергии на объектах электроэнергетики и предприятиях других отраслей промышленности.

PGC.02 представляет собой конструктивно и функционально законченное устройство для передачи данных через сотовую сеть GSM. Для передачи данных используются технологии GPRS и CSD. Обладает необходимым функционалом для использования в системах АИИС КУЭ, АСКУЭ, КСУЭР, АСТУЭ, ТМ, ССПИ. Обмен данными с удаленным контроллером осуществляется по последовательным интерфейсам RS-232 или RS-485 на скорости от 1200 до 460800 бит/с.

Основные функции

  • передача данных коммерческого и технического учета отпуска (потребления) электроэнергии от счетчиков электрической энергии на верхние уровни;
  • передача данных по VPN-туннелю;
  • организация резервного канала для систем АСКУЭ;
  • организация канала для конфигурирования счетчиков электрической энергии;
  • регистрация дискретных сигналов  с автоматической отправкой SMS на указанный абонентский номер;
  • загрузка программного обеспечения по каналам CSD/GPRS;
  • защищенный доступ к конфигурируемым параметрам по каналам CSD/GPRS;
  • автоматическое соединение с указанным сервером.

Дополнительные возможности

  • индикация питания состояний модема, линий данных и дискретных входов;
  • встроенный WatchDogTimer, защита от «зависаний»;
  • автономный запуск модема после подачи питания;
  • два дискретных входа 4-5VDC, ток срабатывания 0,8–1 мА.

Параметры электропитания

Диапазон напряжения питания:

  • от сети переменного тока с частотой 50 Гц  – от 100 до 240 В.
  • от сети постоянного тока – от 140 до 330 В.
  • Потребляемая мощность – не более 6 Вт.

Параметры дискретных входов

PGC.02 оснащен двумя дискретными входами DI1 и DI2, предназначенными для ввода информации от датчиков типа «сухой контакт» с напряжением на разомкнутых клеммах от 4 до 5В и током срабатывания от 0,8 до 1 мА.

Параметры интерфейсов связи

Для обеспечения связи с оборудованием систем АСКУЭ, PGC.02 оснащен одним интерфейсом RS-232 и двумя интерфейсами  RS-485. Интерфейсы  RS-485 имеют условное обозначение «RS-485-1» и «RS-485-2», соответствующее первому и второму порядковому номеру интерфейсов.

PGC.02  обеспечивает  возможность  одновременного  обмена  данными  только  по  двум интерфейсам из трех. Предусмотрены два режима работы:

1. RS-232 и RS-485-2;
2. RS-485-1 и RS-485-2.

Выбор  режима  работы  интерфейсов  выполняется  переключателем с  условным обозначением «RS-232/485».

Для  интерфейсов RS-485, в PGC.02 предусмотрены отключаемые терминаторы, обеспечивающие согласование волнового сопротивления линии. Управление терминаторами выполняется переключателями с условным обозначением «term1» и «term2».

Технические характеристики

Pgc2

Конструктивное исполнение

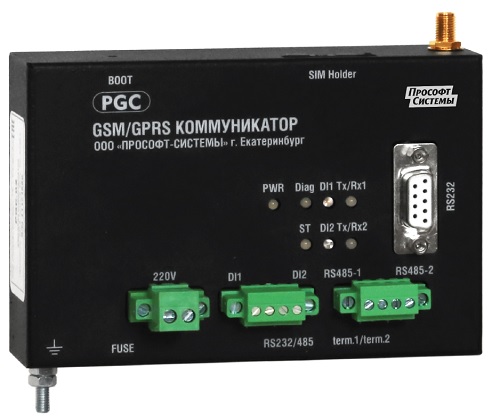

Лицевая панель PGC.02

Pgc3

Нижняя панель PGC.02*

Pgc4

 Верхняя панель PGC.02*

Pgc5

*Условные обозначения:

1 гнездо держателя плавкого предохранителя;
2 зажим заземления;
3 переключатель, зарезервированный для дополнительных сервисов;
4 переключатель «RS-232/485». Используется для выбора интерфейса (в положение
«ON» выбран RS-232, а в положении «OFF» выбран RS-485-1);
5 переключатель «term1», в положение «ON» терминатор подключен к линии
интерфейса «RS-485-1», а в положении «OFF» отключен;
6 переключатель «term, в положение «ON» терминатор подключен к линии
интерфейса «RS-485-2», а в положении «OFF» отключен;
7 кнопка «BOOT» (используется при производстве);
8 «SIM Holder», разъем для установки SIM-карты;
9 разъем SMA, для подключения внешней антенны;
10 крепления на рейку ТН35 (DIN рейка).
