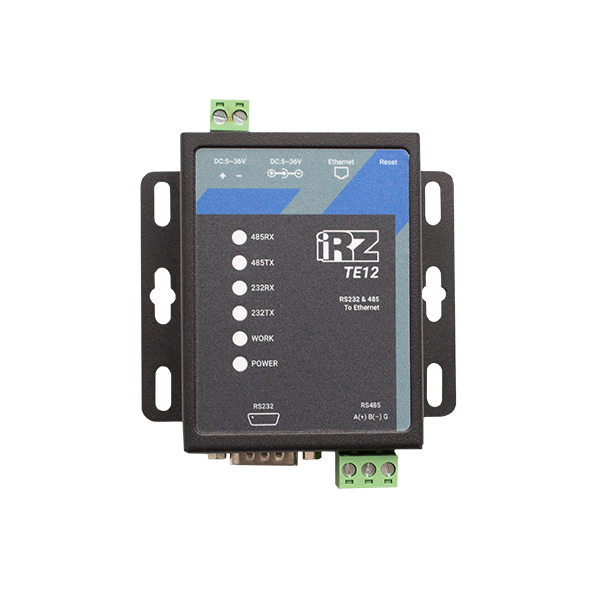

Терминал iRZ TE12

Терминал iRZ TE12

IRZ Электроника

Терминал IRZ TE12 — устройство для сбора и передачи в диспетчерский центр информации с приборов учёта: счетчиков, вычислителей и других подобных устройств.

На этом сайте вы можете удалённо опрашивать счётчики, используя Терминал iRZ TE12
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

Ethernet / RS-232 / RS-485

Терминал iRZ TE12 — устройство для сбора и передачи в диспетчерский центр информации с приборов учёта: счетчиков, вычислителей и других подобных устройств.

В терминале предусмотрены следующие интерфейсы:

  • Ethernet – для подключения к Ethernet-сети;
  • RS232 – для подключения прибора учёта;
  • RS485 – для подключения прибора учёта.

Терминал организует прозрачные каналы Ethernet-RS232 и Ethernet-RS485. Данные от приборов учёта передаются на сервер. Также можно настроить передачу данных на резервный сервер, если соединение с основным сервером потеряно.

Терминал может одновременно взаимодействовать с приборами учёта, подключенными по RS232 и RS485, но данные будет передавать на разные сервера.

Терминал поддерживает подключение к ПО iRZ Collector. Основная задача ПО iRZ Collector – установить обмен данными между приборами учёта и программой опроса диспетчерского центра, которая собирает информацию о количестве потреблённых ресурсов.

Терминал может одновременно работать в качестве «Клиента» и в качестве «Сервера». В качестве «Клиента» терминал подключается к серверу и передает ему информацию с прибора учёта. В качестве «Сервера» терминал, наоборот, сам ожидает входящее подключение удалённого клиента на заданный порт, т. е. передаёт данные по требованию.

Системная информация:

  • процессор – Cortex-M4;
  • базовая частота – 120 МГц;
  • Flash – 512 Кбайт.

Ethernet:

  • 1 порт Ethernet стандарта 8 pin RJ45;
  • скорость 10/100 Мбит/с;
  • буфер приёма – макс. 16 Кбайт;
  • сетевые протоколы – IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP Web socket, HTTPD Client;
  • автоматическое определение MDI/MDIX.

Последовательные порты:

  • RS232 9-pin D-sub;
  • RS485, 2 wire (A+, B-);
  • скорость передачи:
    • RS232 – от 600 бит/с до 256 Кбит/с;
    • RS485 – от 600 бит/с до 1024 Кбит/с;
  • биты данных – 5, 6, 7, 8;
  • стоп-биты – 1, 1.5, 2;
  • контроль чётности – нет, чётный, нечётный, пробел, маркер;
  • управление потоком – RTS/CTS;
  • буфер отправки/получения – 2 Кбайт.

Электрические характеристики:

  • напряжение питания DC – 5-36 В;
  • ток потребления не более:
    • при напряжении питания 5 В – 90 мА;
    • при напряжении питания 12 В – < 50 мА;
  • потребление - < 1 Вт.

Физические характеристики:

  • металлический корпус;
  • габариты – 90 x 84 x 25 мм;
  • диапазон рабочих температур – от -40 °С до +85 °С;
  • диапазон температуры хранения – от -40 °С до +85 °С при относительной влажности 5-95 %.
