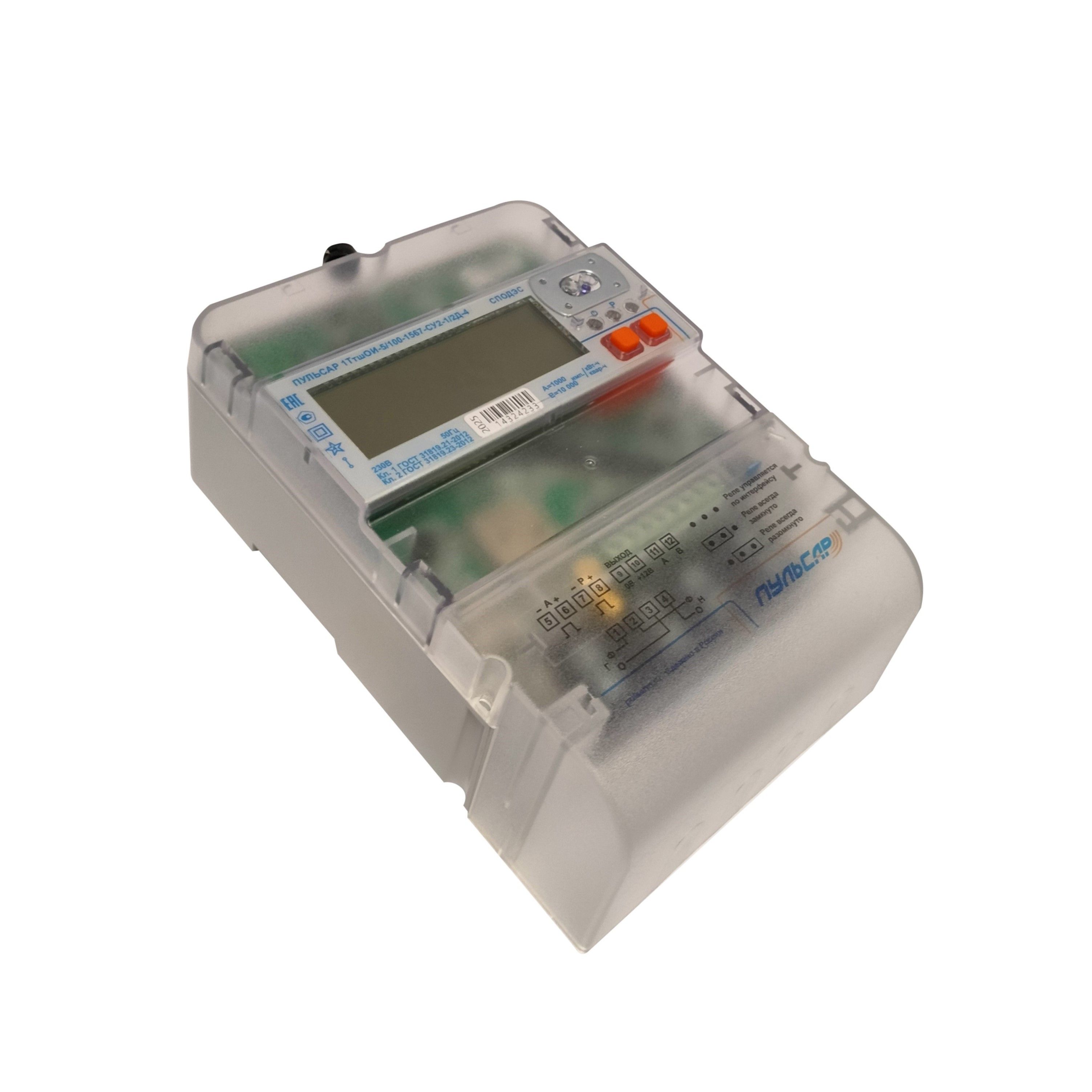

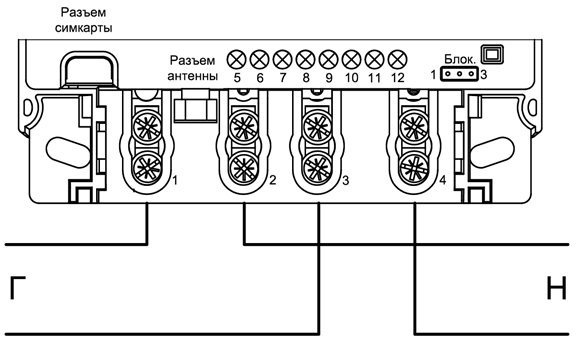

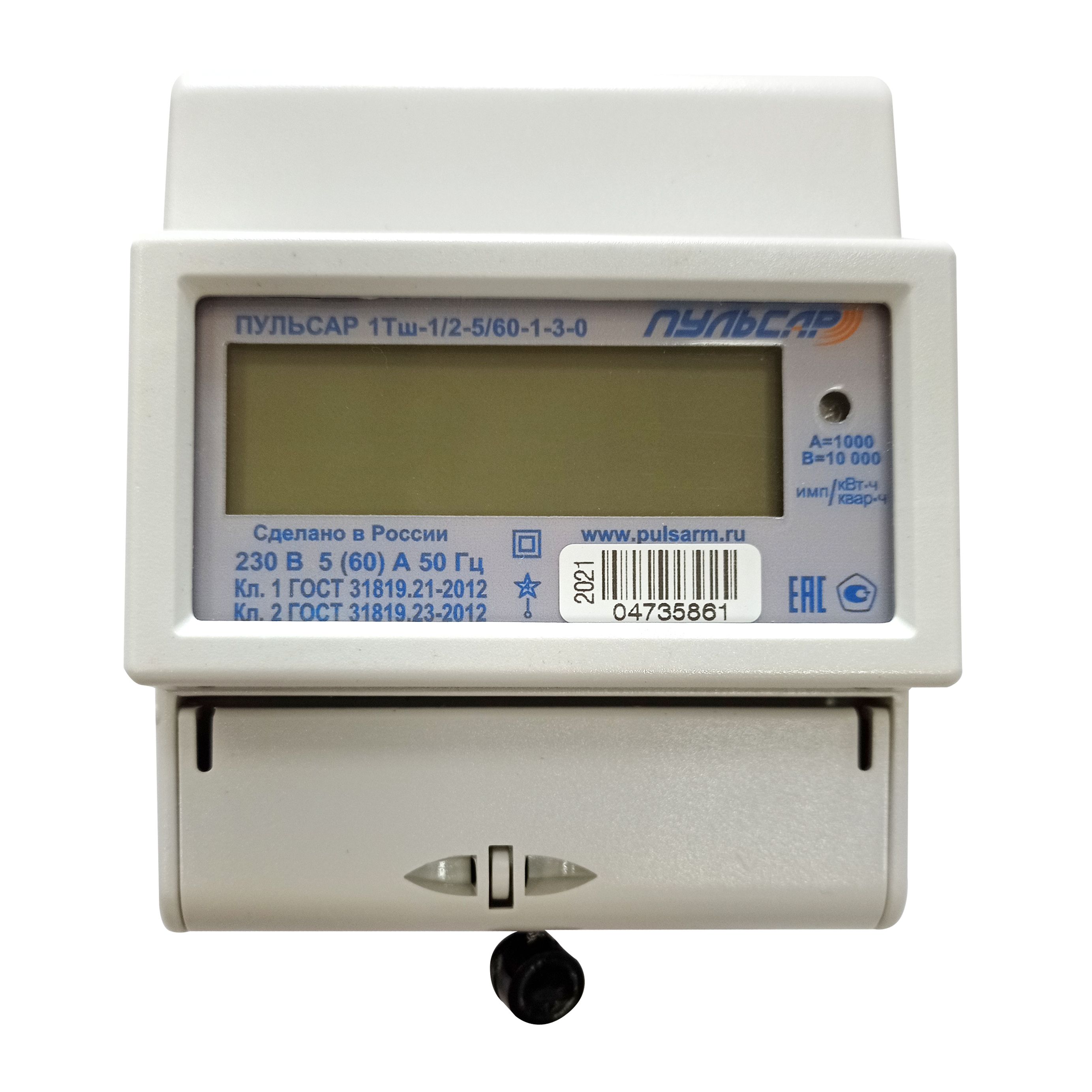

Класс точности при измерении активной электрической энергии

1

Классы точности при измерении реактивной энергии для многотарифных и многофункциональных счетчиков

1, 2

Номинальное напряжение переменного тока

230 В

Номинальное значение частоты сети,

50 Гц

Базовый ток

5 или 10 А

Максимальный ток

60; 80; 100 А

Передаточное число телеметрического/поверочного выхода,

для счетчиков с каналом связи, имп/кВтч (имп/кварч)

1000/10000

500/5000

Стартовый ток, А, не менее:

• при измерении активной энергии

0,004∙I_б

• при измерении реактивной энергии (для многотарифных
  и многофункциональных счетчиков):

• для класса точности 1

0,004∙I_б

• для класса точности 2

0,005∙I_б

Цена одного разряда счетного механизма, кВтч (кварч):

младшего:

10^-2

старшего:

10⁵

Диапазон измерений силы переменного тока, А

от 0,1·I_б до I_макс

Пределы допускаемой относительной основной

погрешности измерений силы переменного тока, %

±0,5

Диапазон измерений напряжения переменного тока, В

от 0,80·U_ном до 1,25·U_ном

Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока, %

±0,5

Диапазон измерений установившегося отклонения напряжения переменного тока, %

от -20 до +25

Пределы допускаемой абсолютной основной погрешности измерений установившегося отклонения напряжения переменного тока, %

±0,5

Диапазон измерений отрицательного отклонения напряжения переменного тока U_(-), %

от 0 до 20

Диапазон измерений положительного отклонения напряжения переменного тока U₍₊₎, % ⁴⁾

от 0 до 25

Пределы допускаемой абсолютной основной погрешности измерений положительного и отрицательного отклонения напряжения переменного тока, %

±0,5

Диапазон измерений частоты сети, Гц

от 42,5 до 57,5

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока в нормальных условиях измерений, Гц

±0,05

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой абсолютной основной погрешности измерений коэффициента мощности

±0,02

Диапазон измерений активной электрической мощности Р, Вт

от (U_ном·0,1·I_б)

до (U_ном·I_макс)

cos φ = 0,5; 1

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности, % ^{1) 2)}:

• при cos φ=1

• при cos φ=0,5

±(1,0+4/P_изм·100)

±(1,5+4/ P_изм·100)

Диапазон измерений реактивной электрической мощности Q, вар

от (U_ном·0,1·I_б)

до (U_ном·I_макс)

sin φ = 0,5; 1

Диапазон измерений полной электрической мощности S, В·А

от (U_ном·0,1·I_б)

до (U_ном·I_макс)

Количество тарифов

4

Длительность хранения информации при отключении питания, лет

35

Масса, кг, не более:

• в корпусе с установкой на дин-рейку

• в корпусе с универсальным креплением

• в корпусе сплит (с раздельной архитектурой)

• в компактном (малогабаритном) корпусе

0,4

0,6

1,2

0,5

Габаритные размеры (высота×ширина×глубина), мм, не более:

• в корпусе с установкой на дин-рейку

• в корпусе с универсальным креплением

• в корпусе сплит (с раздельной архитектурой)

• в компактном (малогабаритном) корпусе

65×100×83

65×185×115

221×180×98

130×90×60

Нормальные условия измерений:

• температура окружающего воздуха, С

• относительная влажность воздуха, %

от +15 до +25

от 30 до 80

Условия эксплуатации корпусов на дин-рейку, с универсальным креплением и в компактном (малогабаритном) корпуса:

• температура окружающего воздуха, С

• относительная влажность воздуха при температуре +25 С, %, не более

от -40 до +70

98

Условия эксплуатации для корпуса сплит (с раздельной архитектурой):

• температура окружающего воздуха, С

• относительная влажность воздуха при температуре +25 С, %, не более

от -45 до + 70

98

Срок службы литиевой батареи, лет, не менее

16
