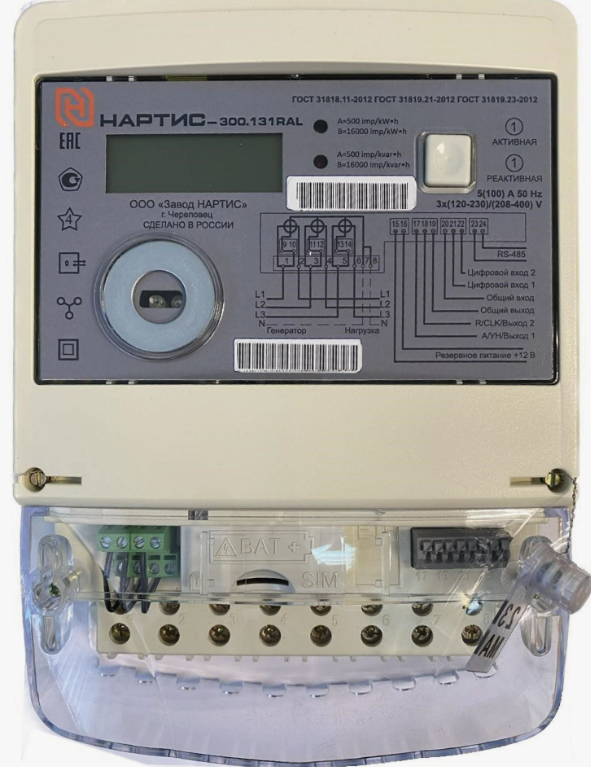

Виды связи

Функциональные возможности

Счетчик в дистанционном режиме работы обеспечивает обмен информацией с компьютером через интерфейсы связи RS-485, модемы или оптический порт.
В счетчике функционируют от одного до четырех независимых интерфейсов связи:
- оптопорт;
- RS-485;
- Ethernet;
- GSM;
- RF.
Все счётчики имеют оптический порт. По цифровым интерфейсам счетчика должна быть реализована передача данных в формате протокола CTO 34.01.5.1-006-2017 ПАО «Россети» (СПОДЭС) с приоритетом оптопорта. Физический интерфейс оптопорта соответствует ГОСТ IEC 61107. Скорость обмена информации при связи с ПУ по цифровым интерфейсам:
–RS-485 и оптопорт, не менее 9600 бит/с;
–Ethernet не менее 10Мбит/сек.
Формат данных при обмене информацией с компьютером по последовательным интерфейсам (оптопорт, RS-485): 1 стартовый бит, 8 бит данных, 1 стоповый бит.
Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти до 40 лет при отсутствии внешнего питания:
- значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;
- значения учтенной активной и реактивной энергии прямого и обратного направления на момент окончания расчетного периода не менее 36 записей, с программируемой датой окончания расчетного периода;
 - значения учтенной активной и реактивной энергии прямого и обратного направления на начало текущего года и на начало предыдущих 2 лет;
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам на глубину 180 суток;
- значения учтенной активной и реактивной энергии прямого и обратного направления на интервале 60 мин. на глубину 3000 записей;
- время превышения пороговых значений коэффициента реактивной мощности в зоне суток высокого и низкого потребления;
- максимальные значения коэффициента реактивной мощности в зоне суток высокого и низкого потребления;
- профиль мощности нагрузки на глубину 6000 записей;
- счетчик количества срабатываний коммутационного аппарата с переполнением не менее 32768;
- счетчик количества событий превышения положительного отклонения напряжения более 20% в завершенном расчетном периоде с переполнением не менее 32768;
- счетчик количества событий превышения положительного отклонения напряжения и отрицательного отклонения напряжения более 10% в завершенном расчетном периоде с переполнением не менее 32768;
- суммарная продолжительность превышения положительного отклонения напряжения более 20% в завершенном расчетном периоде с переполнением не менее 32768;
- суммарная продолжительность превышения положительного отклонения напряжения и отрицательного отклонения напряжения более 10% в завершенном расчетном периоде с переполнением не менее 32768;
 - журналы событий счетчика;
- пароли считывателя и конфигуратора. Счётчики имеют возможность выполнения команд по цифровым интерфейсам:
– считывания измеряемых параметров, архивов, журналов;
– включения/отключения нагрузки;
–мягкой коррекции времени;
–жесткой установки даты/времени;
– изменения тарифного расписания;
– изменения состава и порядка отображения информации на дисплее;
– изменения параметров фиксации нарушений по качеству электроэнергии;
– изменения параметров срабатывания размыкателя нагрузки;
– загрузки новой версии встроенного ПО;
– изменения паролей доступа;
– изменения коммуникационных параметров;
– изменения коэффициента трансформации по току, коэффициента трансформации по напряжению.
Счетчики формируют и ведут журналы событий, в которых фиксируются времена наступления и окончания событий:
1. Журнал событий, связанных с напряжением (количество записей 1024);
2. Журнал событий, связанных с током (количество записей 256);
3. Журнал событий, связанных с включением/отключением счетчика (количество записей 1000);
4. Журнал событий программирования параметров счетчика (количество записей 1000);
5. Журнал событий внешних воздействий (количество записей 256);
6. Журнал коммуникационных событий (количество записей 128);
7. Журнал событий контроля доступа (количество записей 128);
8. Журнал самодиагностики (количество записей 256);
9. Журнал событий управления нагрузкой (количество записей 256);
10. Журнал параметров качества энергии (количество записей 256);
11. Журнал коррекции времени (количество записей 256).
Все журналы хранятся в памяти прибора в течение всего срока службы счетчиков. Управление нагрузкой счетчика производится с помощью сигнала, который срабатывает:
- по внешней команде через цифровой интерфейс;
- по команде абонента с помощью кнопки;
- по превышению лимита мощности;
- автоматически по превышению лимита тока;
- автоматически по воздействию магнитным полем;
- автоматически по превышению лимита потребления активной энергии за период;
- автоматически по вскрытию клеммной крышки.
При автоматическом управлении по превышению лимита параметров сети, предусмотрено ограничение на количество автоматических повторных включений. При превышении лимита повторных включений, алгоритм переходит в режим ожидания включения по внешней команде. При поступлении внешней команды на включение, алгоритм возвращается в режим автоматического управления. Время задержки на отключение нагрузки задается программным путем. В счетчиках предусмотрена аппаратная блокировка срабатывания реле. Блокировка осуществляется двухпозиционным переключателем, расположенным под клеммной крышкой. Доступ к переключателю должен сопровождаться распломбированием клеммной крышки. При заблокированном состоянии, при подаче команд на УН счетчик должен возвращать ошибку. В счетчиках предусмотрена программная блокировка фиксации реле в положении «отключено» до ввода специального пароля на приборе учёта и/или дистанционном дисплее.
При отсутствии или наличии напряжения питания на зажимах счетчиков до 10 лет точность хода часов внутреннего таймера лучше 0,5 с/сут. в соответствии с ГОСТ IEC 61038.
Динамические изменения напряжения электропитания, изменение температуры, воздействие электростатического разряда, воздействие наносекундных и микросекундных импульсных помех, воздействие радиочастотного электромагнитного поля, воздействие магнитного поля постоянного и переменного тока не влияют на точность хода встроенных часов.

В процессе функционирования счетчики осуществляют подсчет, накопление и хранение различной информации о потребленной электрической энергии, а именно:
- энергопотребление нарастающим итогом по установленным временным тарифам;
- текущее энергопотребление на начало суток первого числа каждого месяца. Эта информация хранится в энергонезависимой памяти до своей перезаписи (в течение 36 месяцев) и предназначена для определения помесячного энергопотребления;
- текущее энергопотребление на начало суток первого числа первого месяца каждого года. Эта информация хранится в энергонезависимой памяти до своей перезаписи (в течение 3 лет) и предназначена для определения годового энергопотребления;
- энергопотребление нарастающим итогом в текущем получасе независимо от установленного тарифа. На начало нового получаса происходит сохранение накопленного энергопотребления предыдущего получаса или иного времени, программируемого в пределах от 1 мин. до 60 мин. Эта информация хранится в энергонезависимой памяти до своей перезаписи (глубина хранения 3000 записей) и предназначена для расчета средних получасовых значений мощности потребления;
- энергопотребление на начало часа по всем тарифам. Эта информация хранится в энергонезависимой памяти в течение 180 суток и предназначена для определения почасового потребления по тарифам;
- энергопотребление на начало суток по всем тарифам. Эта информация хранится в энергонезависимой памяти до своей перезаписи (в течение 180 суток) и предназначена для определения посуточного потребления по тарифам.

Управление нагрузкой осуществляется посредством импульсного выхода (контакт 18), который в режиме «УН» обеспечивает управление внешним исполнительным устройством отключения нагрузки. Цепь УН имеет гальваническую изоляцию от цепей фазных напряжений, резервного питания, фазных токов 4 кВ переменного тока. Выбор режима работы выхода осуществляется по команде, поступающей от компьютера по любому из интерфейсов.
