В последнее время GPRS-связь становится всё более нестабильной, а протягивание ethernet кабеля к щитку может быть неудобным и затратным.
Но существуют решения на основе работающей Wi-Fi сети с выходом в интернет. Это преобразователь сигнала «RS-485 to Wi-Fi».
В этой статье рассмотрим одно из таких решений, на этот раз из бюджетного сегмента, которое успешно настроим на яЭнергетик с нуля и получим данные со счетчика.
Elfin EW-11(А) - оборудование, которое обеспечит стабильный опрос в пределах до 1 тысячи рублей без учета доставки. С доставкой самый полный комплект вышел в 1100 рублей (на конец 2025 года).
Обзор
В зависимости от модификации в комплект входит:
- само устройство
- антенна
- 4PIN connector
- крепление на DIN-рейку
Таблица модификаций:
|
Модель |
Power Input |
Antenna |
|
Elfin-EW11 |
5~18VDC |
Внутренняя |
|
Elfin-EW11-0 |
5~18VDC |
Внешняя SMA |
|
Elfin-EW11A |
5~36VDC |
Внутренняя |
|
Elfin-EW11A-0 |
5~36VDC |
Внешняя SMA |
В статье будет описана модификация Elfin-EW11A-0.

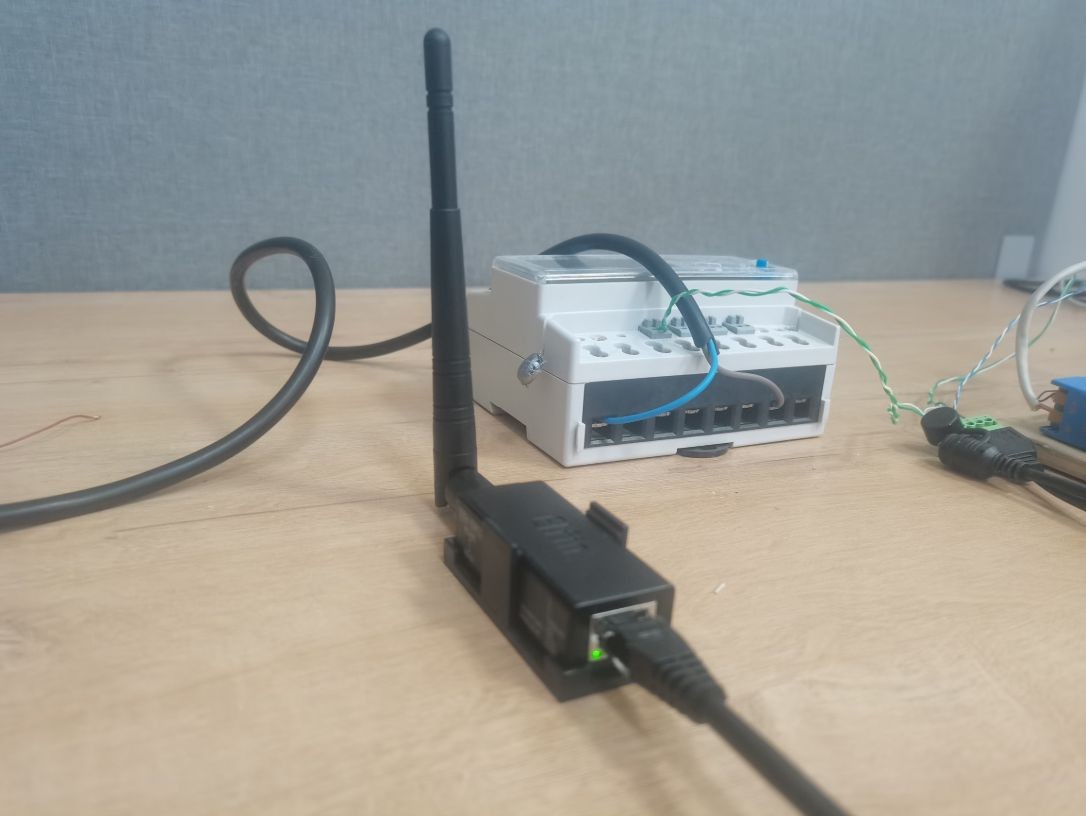

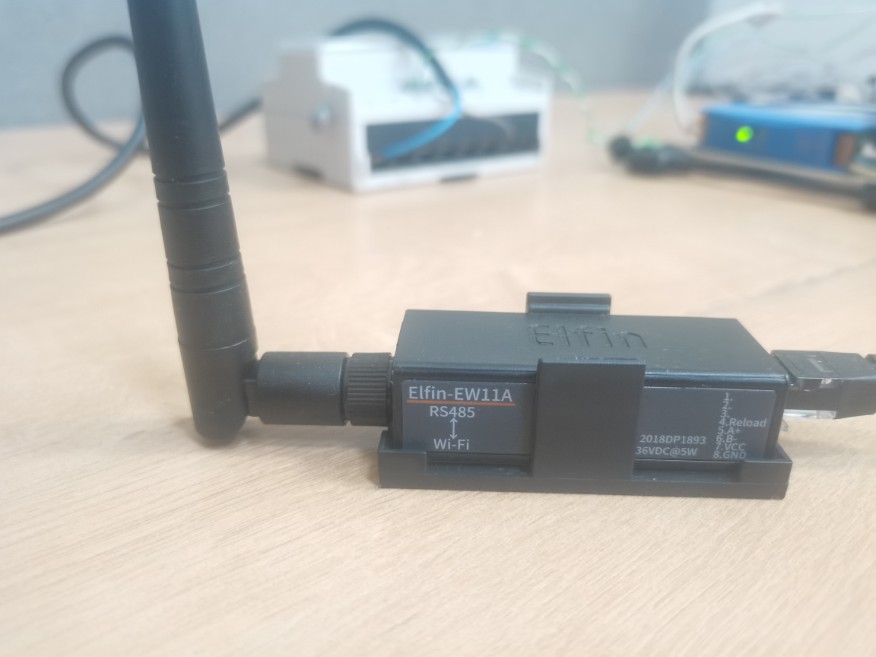

На нашем стенде устройство выглядит вот так:
После того как устройство получено, надо убедиться, что всё есть для опроса. Итак, для опроса по Wi-Fi нужен:
- Роутер с поддержкой WiFi сети 2.4 Гц (стандарты 802.11b/g/n);
- Исправное устройство Elfin-EW11A с антенной и 4PIN коннектором;
- Преобразователь напряжения, т. к. устройство работает в диапазоне (5-36 В постоянного тока);
- Прибор учета с выходом RS-485.
Elfin-EW11A поддерживает максимум 32 устройства по RS-485. Максимальная длина кабеля RS-485 - 1200 метров. При длине кабеля более 300 метров необходимо добавить резистор с сопротивлением 120 Ом.
Настройка устройства
1. Подключаем Wi-Fi антенну.

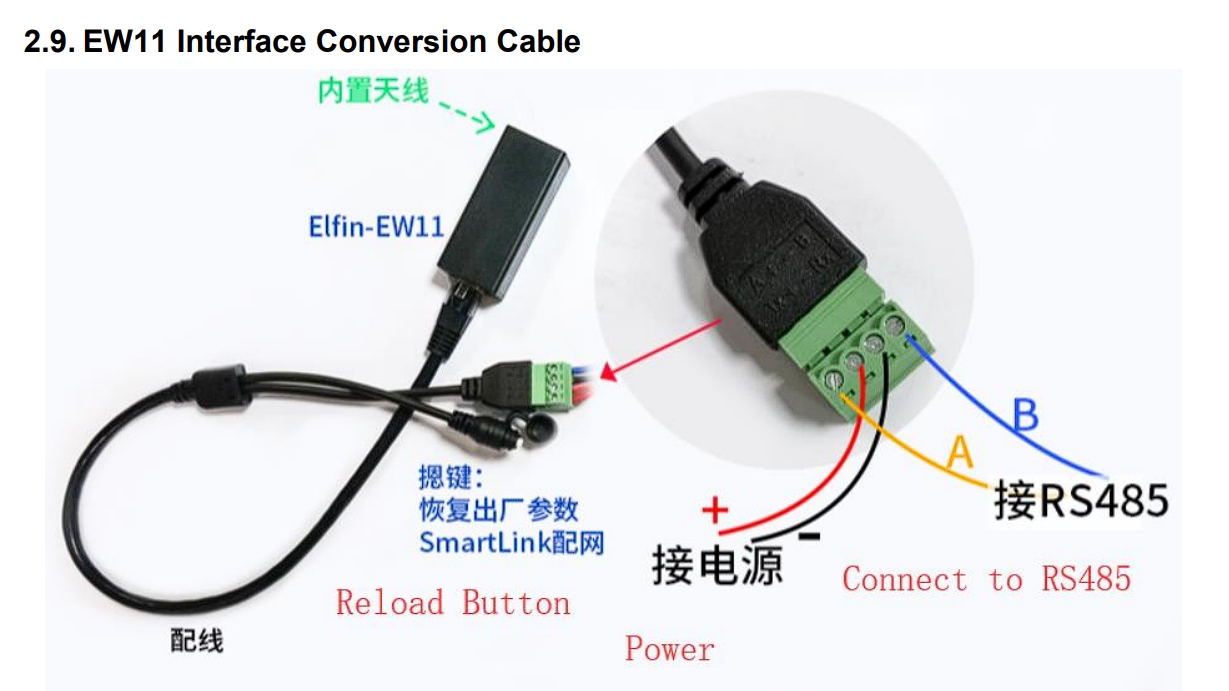

2. Подсоединяем к преобразователю напряжения и прибору учета коннектор в соответствии со схемой:
«+» и «-» к преобразователю напряжения, а A и B к соответствующим клеммам на приборе учета.
3. Присоединяем коннектор к Elfin по интерфейсу RJ45 и через некоторое время загорится зеленый индикатор в нижнем левом углу интерфейса, это означает что устройство включилось и его можно настраивать.
4. Устройство создаст новую Wi-Fi сеть (в моем случае было имя EW11_8BF2), к которой нужно подключится и ввести IP-адрес в браузере: 10.10.100.254.
Логин и пароль по умолчанию: admin/admin
5. Попадаем в Web-интерфейс. Видим вкладку Status:
Настройка через Web-интерфейс
Внимание!!! перед настройкой счетчик, который будет опрашиваться, должен быть заведен в яЭнергетик с типом соединения TCP-клиент для получения порта, который нужно будет вписать в настройки
1. Заходим в Serial Port Settings.
Здесь находятся настройки для интерфейса RS-485. Настройки для опроса Нева МТ 324 будут такими:
После внесения настроек нажимаем Submit.

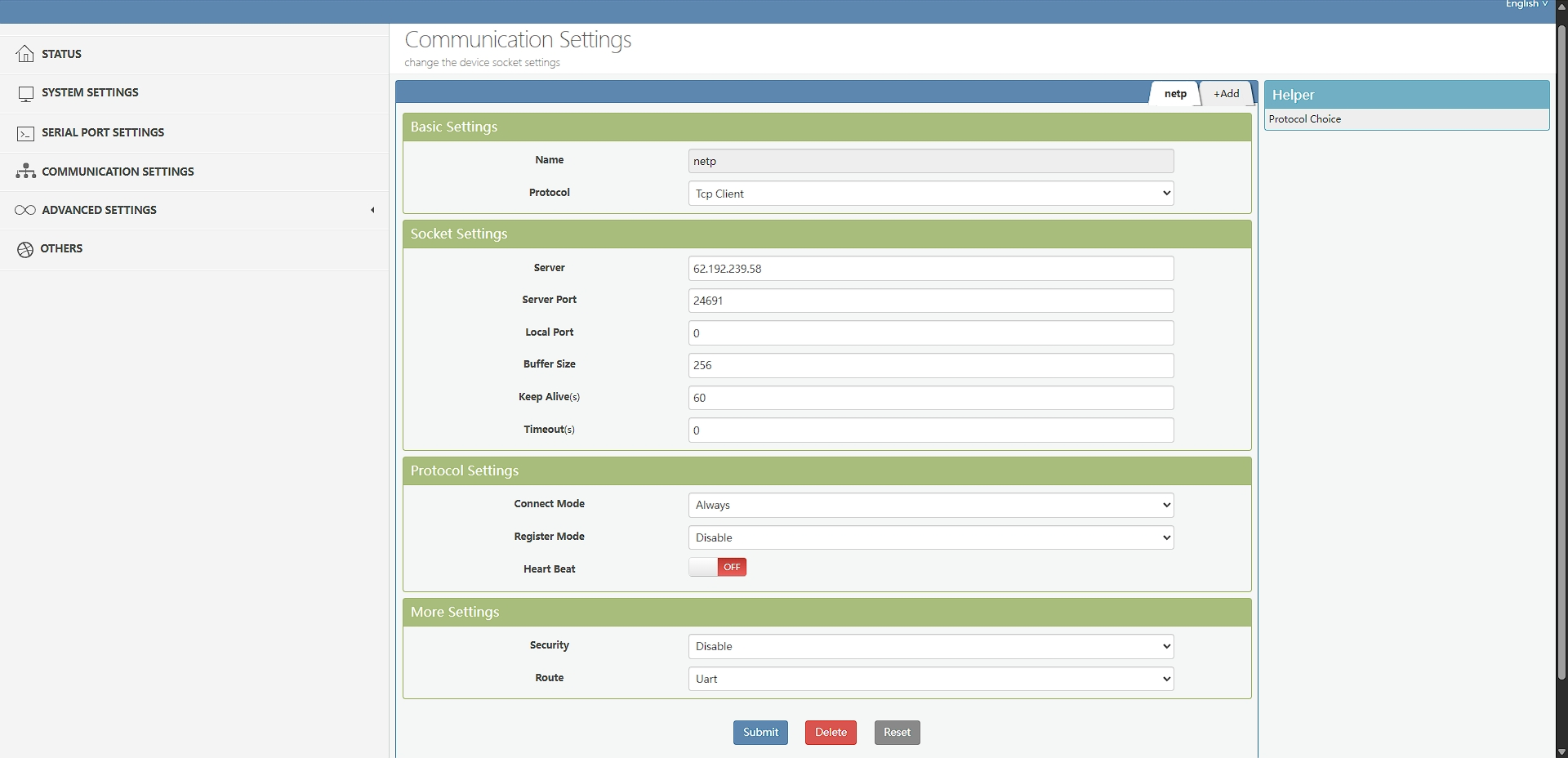

2. Настройки для вкладки «Communication Settings»:
Теперь подробнее разберем эту страницу:
Protocol: TCP-клиент
Server: 62.192.239.58
Server Port: 24691 (берем порт из вкладки «настройки АСКУЭ в яЭнергетик»)
Route: Uart – должен быть прописан обязательно, иначе не будет корректно работать.
После внесения настроек нажимаем Submit.
3. Теперь нужно настроить подключение к Wi-Fi сети.

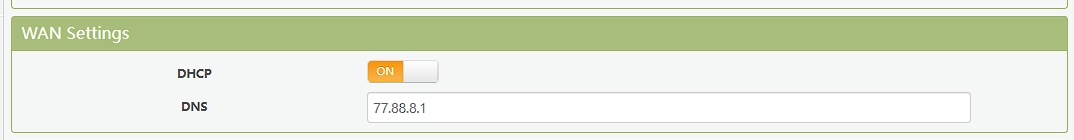

Переходим в System Settings в WAN Settings и прописываем DNS. Возьмем DNS Яндекса.

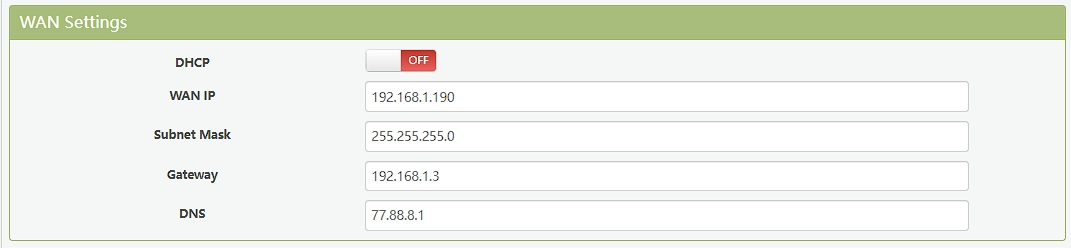

Если хотите прописать определенный IP-адрес для последующей настройки, то можно поменять значение DHCP на OFF и внести настройки самостоятельно:

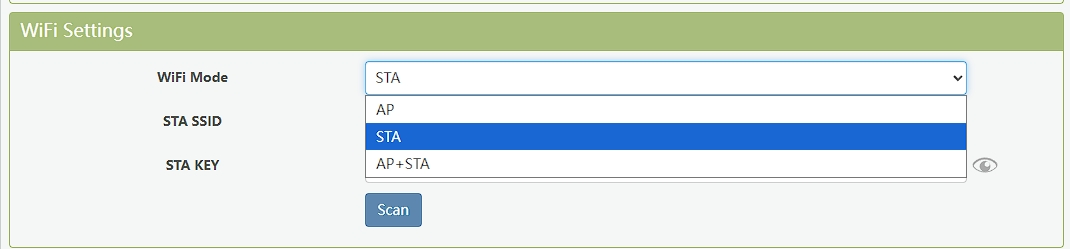

далее переходим в WiFi Settings меняем WiFi mode на STA (мы подключаемся к существующей Wi-FI сети в режиме клиента)

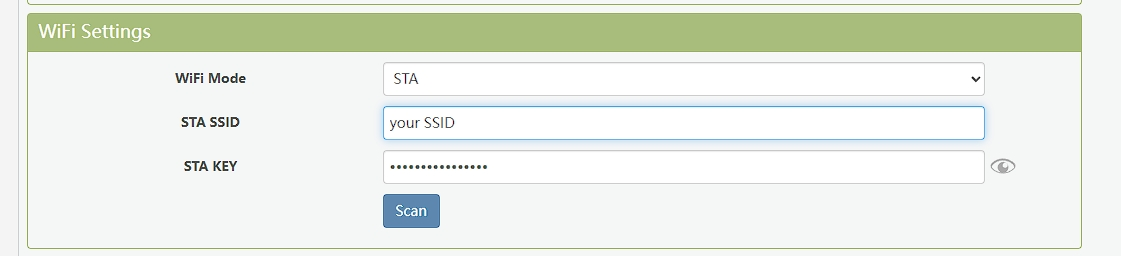

После этого вводим STA SSID (наименование Wi-Fi сети) и пароль:
Нажимаем Submit, чтобы настройки записались.

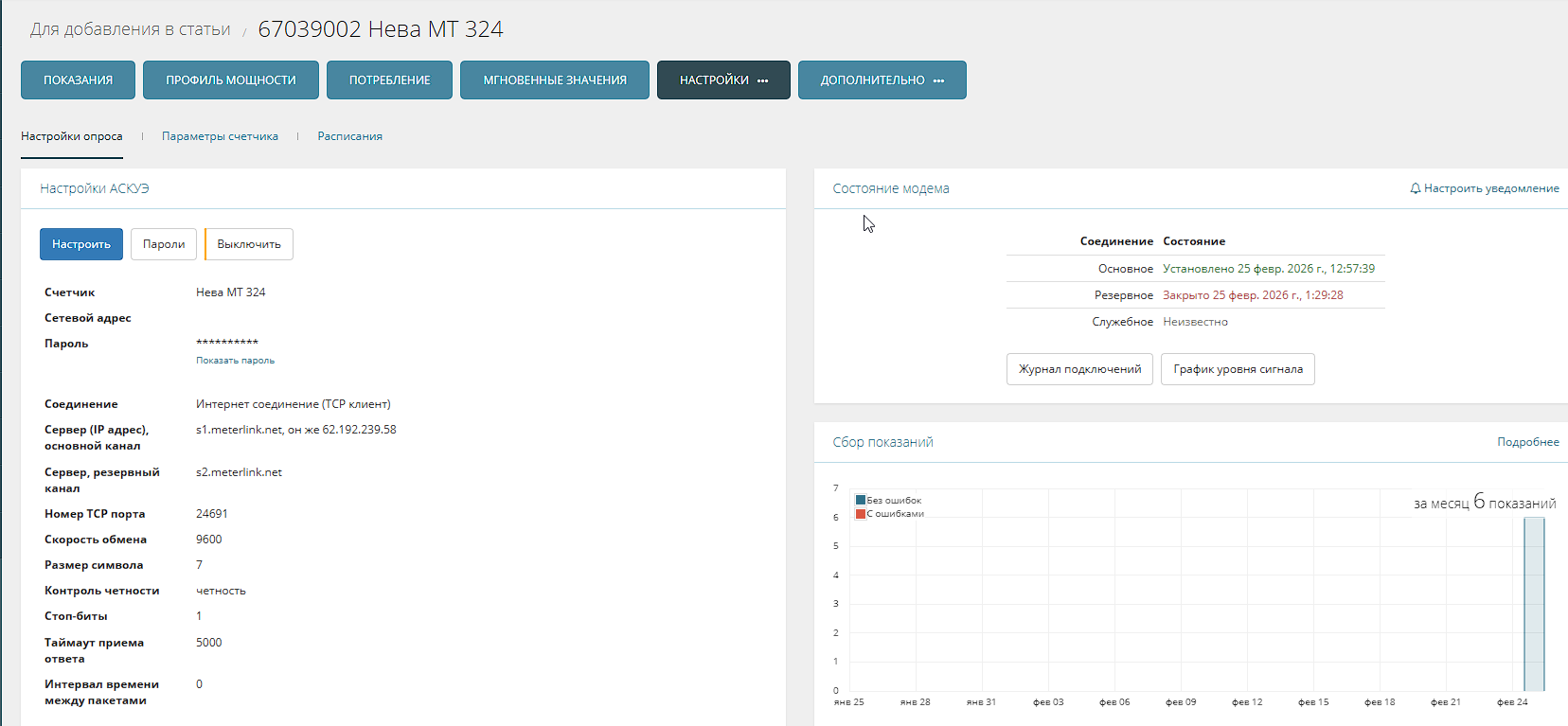

Поздравляю, устройство Elfin настроено. В яЭнергетик соединение установлено, показания приходят:
