Назначение

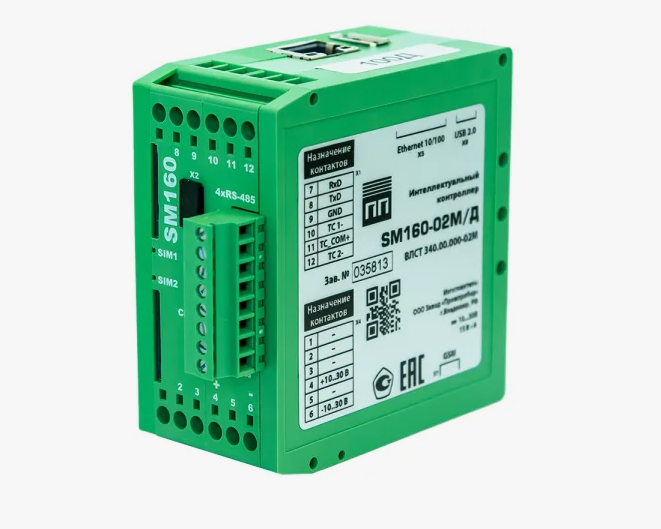

Контроллер многофункциональный «Интеллектуальный контроллер SM160-02М» предназначен для выполнения широкого спектра задач в области учета и контроля энергоресурсов. Основные функции устройства включают измерение и синхронизацию времени, автоматическое присвоение меток времени данным и событиям, учет электроэнергии и мощности по заданным группам точек измерения. Контроллер также выполняет автоматизированный сбор телеметрических данных, расчет параметров на их основе и предоставляет к ним регламентированный доступ. Кроме того, он может выполнять запрограммированные алгоритмы пользователя.

Область применения УСПД

Контроллер SM160-02М широко используется в энергетике и промышленности, включая:

• Объекты электро- и теплоэнергетики;
• Промышленные предприятия;
• Водоснабжение;
• Нефтяную и газовую промышленность;
• Коммунальное хозяйство;
• Транспортные системы;
• Генерирующие и сетевые компании;
• Трансформаторные подстанции.

Он применяется в автоматизированных информационно-измерительных системах (АИИС), включая системы коммерческого учета электроэнергии и мощности (АИИС КУЭ), системы управления технологическими процессами (АСУ ТП) и системы телемеханики.

Основные функции

Контроллер SM160-02М обладает следующими возможностями:

• Автоматический сбор данных с измерительных преобразователей (ток, напряжение, частота, мощность и другие параметры);
• Обмен данными через различные каналы связи (RS-232, RS-485, Ethernet, GSM/GPRS);
• Сохранение и передача данных в автоматизированные системы управления и учета;
• Самодиагностика с ведением журнала событий;
• Автоматический поиск приборов учета и их интеграция в систему;
• Конфигурирование через локальные и удаленные интерфейсы;
• Защита от несанкционированного доступа;
• Возможность работы в режиме встроенного веб-сервера;
• Ведение краткосрочных архивов данных;
• Синхронизация времени подчиненным устройствам.

Характеристики надежности

Контроллер SM160-02М обеспечивает надежную работу в промышленных и коммунальных условиях. Он защищен от зацикливания, имеет механизм самовосстановления после сбоя питания и может функционировать без внешнего электропитания благодаря встроенному резервному источнику энергии. Контроллер рассчитан на долгосрочную эксплуатацию и высокую точность работы в течение всего срока службы.

Технические характеристики

Основные технические характеристики контроллера включают:

• Поддержка интерфейсов RS-232, RS-485 (4 порта), Ethernet (1-2 порта), USB Host;
• Поддержка обмена данными по Modbus, DLMS/COSEM, ГОСТ Р МЭК 60870-5-104, XML;
• Дискретные входы – 2 шт.;
• Подключение к сети через GSM (CSD/GPRS), TCP/IP;
• Поддержка до 4096 каналов учета и 12 временных тарифных зон;
• Автономное сохранение данных при отключении питания – до 10 лет;
• Потребляемая мощность – не более 15 ВА;
• Диапазон рабочих температур – от -40 до +70°C;
• Габариты – 40×85×97 мм;
• Средний срок службы – 30 лет;
• Средняя наработка на отказ – 120 000 часов

Схемы подключения

Клеммник X1. Для подключения интерфейса RS-232 и каналов ТС

Разъем X3. Порт RS-485/422
