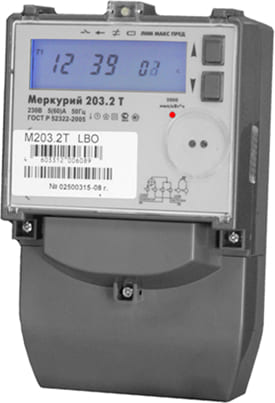

Меркурий 203.2Т

Меркурий 203.2Т

ООО «Инкотекс-СК»

Счетчик для коммерческого учета активной и реактивной электроэнергии в однофазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.

На этом сайте вы можете удалённо получать данные со счётчика Меркурий 203.2Т
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC-2 / LoRaWan / RS-485

Счетчик измеряет и хранит в памяти измеренные значения

  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по 4-м тарифам.
  • Активной и реактивной энергии на начало каждого из 12-и предыдущих месяцев по каждому из тарифов и по сумме.
  • Суточных срезов активной энергии в течении 6 месяцев.
  • Месячных срезов активной энергии в течении 4 лет.
  • Мгновенные значения активной и реактивной мощности, фазного тока, напряжения и их максимумы, частоту сети.
  • Профиль мощности нагрузки в виде массива мощностей активной энергии усреднённых на 30 минутных интервалах за 6 месяцев.



Счетчик сохраняет в журнале событий дату и время

  • Включения и выключения счётчика
  • Вскрытия и закрытия прибора



Журнал показателей качества электроэнергии фиксирует

  • время выхода\возврата напряжения за НДЗ и ПДЗ
  • время выхода\возврата частоты за НДЗ и ПДЗ



Контроль нагрузки

Контроль нагрузки осуществляется посредством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера.



Технические характеристики

Марка прибора учета Меркурий 203.2T
Класс точности 1,0
Номинальное напряжение, В 230
Номинальный (макс) ток, А 5 (60)
Максимальный ток в течении 10 мсек, А - для IБАЗ=5А 1800
Стартовый ток (чувствительность), А - для IБАЗ=5А 0,020
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более 2 / 10
Дополнительная Активная / полная потребляемая мощность при наличии модема PLC, Вт/ВА не более 2 / 6
Полная мощность, потребляемая цепью тока не более, В*А 0,5
Количество тарифов 4
Количество тарифных сезонов (месяцев) 12
Скорость обмена, бит/секунду:
- по интерфейсам; 300, 600, 1200, 2400, 4800, 9600
- через инфракракрасный порт; 9600
Передаточное число основного/поверочного выхода, имп/кВт: 5000/10000
Сохранность данных при перерывах питания, лет
- постоянной информации 40
- оперативной информации 10
Защита информации парольная защита доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С от -45 до +70
Наработка на отказ, часов 140000
Безотказная работа, часов 7000
Срок службы, лет 30
Межповерочный интервал, лет 16
Масса, кг не более 0,95
Габариты (длина, ширина, высота), мм 210*130*73
Гарантия производителя, лет 3



Схема подключения

Mercury2032t
