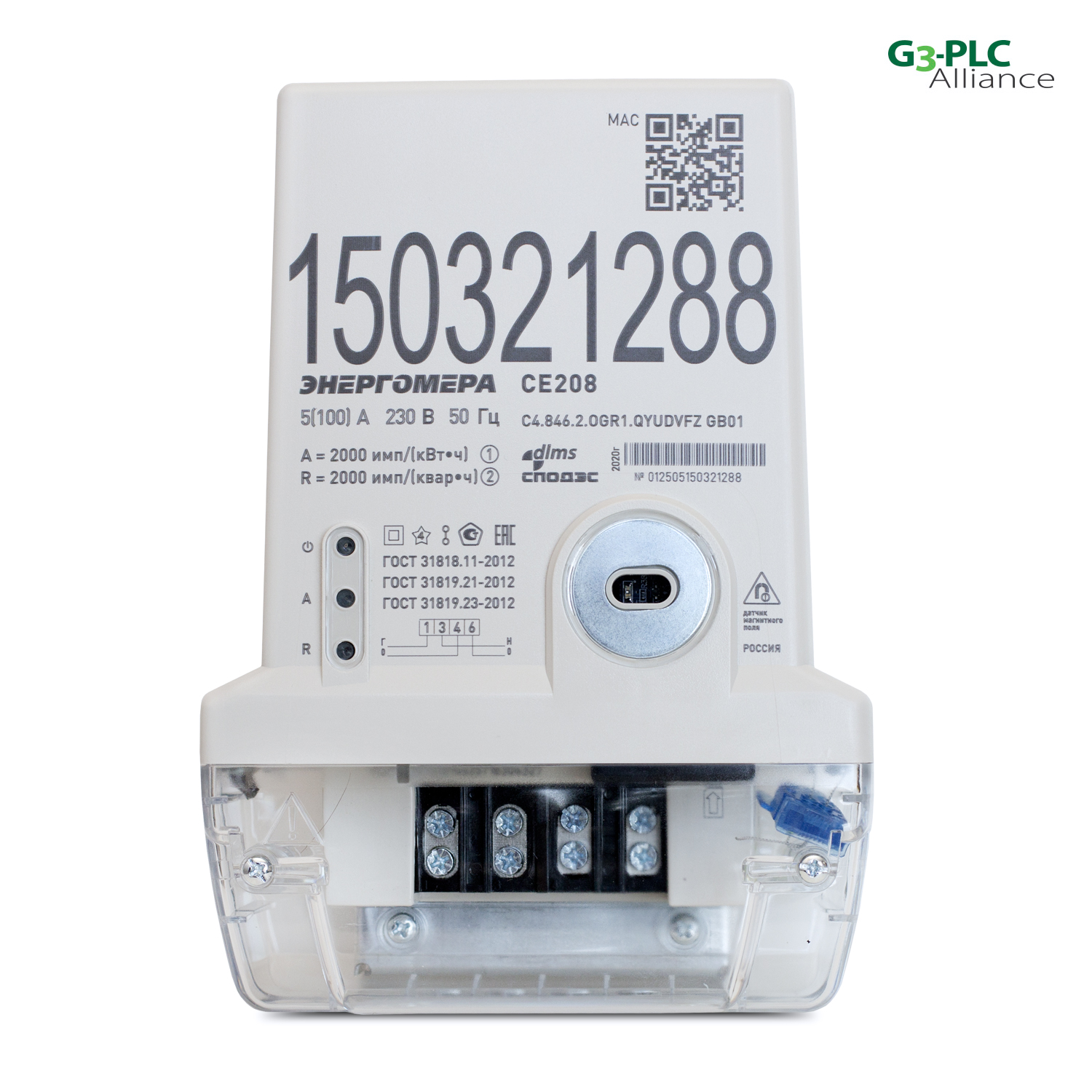

Энергомера СЕ208 СПОДЭС

Энергомера СЕ208 СПОДЭС

АО «Электротехнические заводы «Энергомера»

Многофункциональный однофазный счетчик электроэнергии с расщепленной архитектурой. Полностью соответствует требованиям ПАО Россети к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

На этом сайте вы можете удалённо получать данные со счётчика Энергомера СЕ208 СПОДЭС
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC

Особенности счётчика:

  • Установка счетчика на опоре без дополнительной защиты.
  • Наличие каналов связи:
    • оптический интерфейс, предназначенный для локального считывания данных;
    • радиоинтерфейс 2,4 ГГц - предназначен для обмена данным с устройством считывания счетчиков CE901 BU-03;
    • PLC или GSM/GPRS - предназначены для работы счетчика в системе АСКУЭ.
  • Встроенное реле управления нагрузкой потребителя.
  • Устройство считывания счетчиков CE901 BU-03.
  • Контроль вскрытия крышки зажимов и кожуха.
  • Контроль воздействий магнитным полем

Характеристики надёжности:

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) – 7 лет с даты выпуска.

Технические характеристики:

Показатели Величины
Класс точности по активной/реактивной энергии 1/2
Номинальное напряжение, В 230
Базовый (максимальный) ток, А 5 (100)
Стартовый ток (чувствительность), мА 10
Частота измерительной сети, Гц 50±2,5
Число тарифов 8
Время усреднения профилей нагрузки, мин 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Количество измерительных элементов Счетчик с двумя датчиками тока (в цепи фазы и нейтрали)
Диапазон рабочих температур, °С от минус 40 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм 230 x 160 x 79

Функциональные возможности:

  • Имеет выносное индикаторное устройство, предназначенное для считывания данных с измерительного блока. Поставляется в комплекте счетчика СЕ208 или по отдельному заказу и выполняет функции считывания информации с измерительного блока счетчика по цифровому каналу связи;
  • Счетчик измеряет, параметры сети и отображает на индикаторном устройстве значения:
    • Текущее значение тока;
    • Текущее значение напряжения;
    • Текущее значение частоты сети;
    • Текущее значение мощности;
  • Поддержка протокола обмена IEC 62056 СПОДЭС/DLMS.
  • Исполнения с модулем связи PLC G3 или GSM/GPRS.
  • Измерение показателей качества электроэнергии по классу «S»:
    • установившееся отклонение напряжения;
    • отклонение частоты сети;
    • длительность и глубина провала напряжения;
    • длительность и максимальное значение перенапряжения;
    • перерывы электроснабжения.
  • Измерение параметров сети:
    • частоты напряжения;
    • токов;
    • напряжений;
    • углов между током и напряжением;
    • коэффициентов мощности;
    • активной мощности;
    • реактивной мощности;
    • полной мощности.
  • Защита информации.
  • Защита от несанкционированного вскрытия (электронные пломбы).
  • Датчик магнитного поля.
  • Датчик температуры.
  • Журналы событий.
  • Ведение журналов события с учетом времени нарушений, в том числе:
    • Журнал событий счетчика;
    • Журнал изменения настроек.
  • Ведение ретроспективы учета:
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
  • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
  • Анализ качества электроэнергии.
  • Контроль потребляемой активной мощности.
  • Контроль потребляемой «мгновенной мощности».
  • Контроль потребления активной энергии.
  • Контроль напряжения питающей сети.
  • Контроль частоты сети.
  • Сигнализация по интерфейсу.
  • Самодиагностика.
  • Механизм гибкой настройки реакции на события, возникающие в счетчике.
  • Отображение информации на ЖКИ индикаторного устройства считывания счетчиков сопровождаемое кодами OBIS;
  • Управление нагрузкой потребителя по заданному расписанию.

Документация и программное обеспечение:

Руководство по эксплуатации

Руководство пользователя

Технологическое программное обеспечение AdminTools

Программа cEnergo

Программа конфигурирования GSM-модулей счетчиков CE GSM Configurator и руководство пользователя
