Виды связи

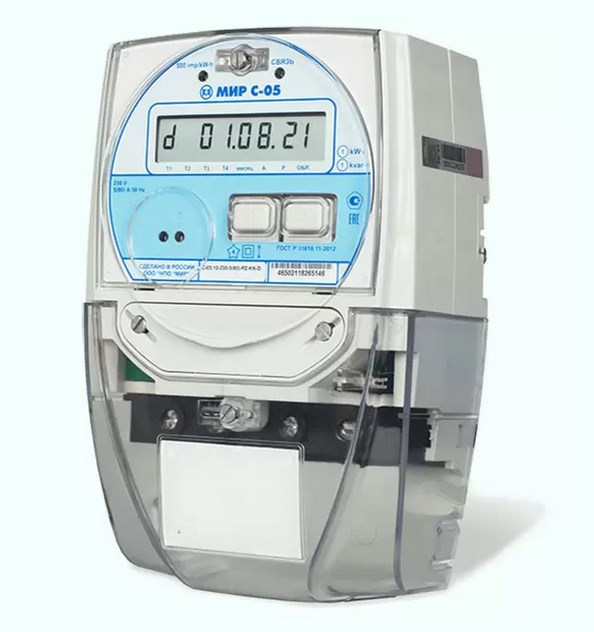

Назначение:

• установка у потребителя в домовых узлах учета;
• многотарифный учет активной и реактивной электрической энергии прямого и обратного направлений в однофазных цепях переменного тока;
• эксплуатация автономно или в составе системы учета АИИСКУЭ РРЭ.

Измеряемые и вычисляемые параметры:

• Активная и реактивная энергия прямого и обратного направлений;
• Активная, реактивная и полная мощность;
• Среднеквадратические (действующие) значения силы тока и напряжения;
• Коэффициент мощности;
• Частота сети;
• ПКЭ.

Интерфейсы и коммуникация:

• Оптический порт;
• RS-485 (опционально);
• PLC (опционально);
• ZigBee 2,4 ГГц - c внутренней антенной (опционально);
• GSM  - c внутренней антенной

Особенности:

• Самоорганизующаяся сеть для интерфейсов PLC и ZigBee
• Возможность управления нагрузкой с помощью встроенного реле
• Два датчика тока: в фазе и в нейтрали
• Защита от хищений электроэнергии
• - Наличие датчика магнитного поля и индикатора воздействия магнитным полем;
  - Наличие электронных пломб вскрытия крышек корпуса и клеммного отсека;
  - Разрушаемый при вскрытии корпус;
  - Прозрачная крышка зажимов
  - Контроль дифференциального тока.
• Протокол передачи данных: DLMS/COSEM, СПОДЭС;
• Самодиагностика.

Технические характеристики:

Схемы подключения:

Схема подключения силовых цепей счетчика:

Схема подключения счетчика к GPRS-модему iRZ ATM21:

Схема подключения счетчика к GPRS-модему TELEOFIS WRX768:

Документация и программное обеспечение:

Описание применения. Программа Конфигуратор приборов учета. арх.5

Счетчик электрической энергии типа МИР С-05. Руководство по эксплуатации М15.035.00.000 РЭ изм.15

Счетчики МИР С-01, МИР С-03, МИР С-04, МИР С-05, МИР С-07. Перечень возможных конфигураций

Программа КОНФИГУРАТОР ПРИБОРОВ УЧЕТА М12.00327-02 (v 2.21.1206.1619) изм.15
