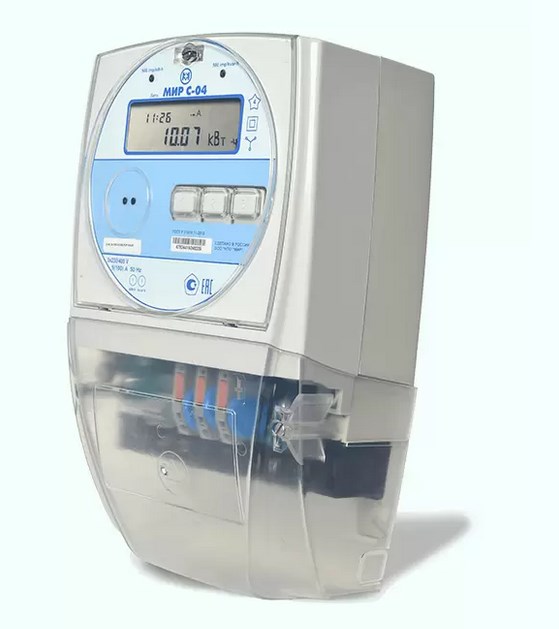

Трехфазный прибор учета непосредственного включения МИР С-04
ПУ непосредственного включения МИР С-04 предназначен для:
| Наименование параметра | Значение | Наименование параметра | Значение |
| Тип включения цепей напряжения и тока | Прямое | Полная мощность, потребляемая каждой цепью тока,не более, В•А | 1,0 |
| Класс точности при измерении активной/реактивной энергии в двух направлениях | 1/1 | Межповерочный интервал, лет: · на территории РФ · на территории Республики Казахстан |
16 8 |
| Номинальное напряжение Uном., В | 3 х 230/400 или 1 х 230 | Количество тарифов/тарифных зон | до 4 тарифов в 12 тарифных зонах |
| Нормальный диапазон напряжений при измерении мощности и энергии | От 0,8 до 1,2Uном. | Гарантийный срок эксплуатации, лет | 5 |
| Базовый (максимальный) ток, Iб. (Iмакс.), А | 5 (100) | Средняя наработка на отказ ПУ с учетом технического обслуживания, ч, не менее | 290000 |
| Диапазон измерения фазного напряжения, В | От 0,8 до 1,2Uном. | Средний срок службы, лет, не менее | 30 |
| Диапазон измерения фазного тока, А | От 0,05Iб. до Iмакс. | Степень защиты от проникновения воды и посторонних предметов по ГОСТ 14254: | IP51 |
| Номинальное значение частоты сети, Гц | 50 | Габаритные размеры, мм, не более | 283×168×97 |
| Диапазон измерения частоты, Гц | От 47,5 до 52,5 | Масса, кг, не более | 1,8 |
| Активная (полная) мощность, потребляемая каждой цепью напряжения, не более, Вт (В•А) | 2,0 (10) | Диапазон рабочих температур, °С | от минус 40 до плюс 60 |
