Виды связи
GSM/CSD / GPRS / NB-IoT / RS-485

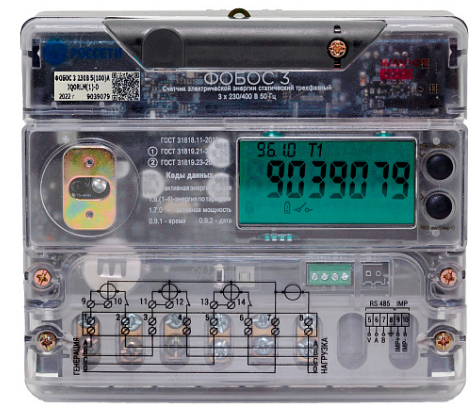

Счетчики электрической энергии статические трехфазные ФОБОС 3 предназначены для измерений активной и реактивной электрической энергии, измерений показателей качества электрической энергии в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц на объектах жилого, коммерческого и промышленного назначения.
Счетчики электроэнергии ФОБОС 3 содержат LPWAN-модуль с технологией двусторонней связи NB-Fi, и обеспечивают передачу результатов измерений на сервера и информационно-вычислительные комплексы верхнего уровня автоматизированных систем энергоучета (ИВК, ИВКЭ).
Счетчики электрической энергии ФОБОС 3 соответствуют единой технической политике ПАО «Россети» и по результатам аттестации рекомендованы к применению на электросетевых объектах ПАО «Россети».
Двухсторонний канал связи NB-Fi с лучшим в своем классе бюджетом линии связи обеспечивает удаленное управление и контроль счетчиков ФОБОС 3, включая следующие функции:
- Многотарифный учет активной и реактивной электроэнергии в двух направлениях
- Контроль параметров сети: мощность (активная, реактивная, полная), ток, напряжение, коэффициент мощности, ток в нулевом проводе (опционально)
- Контроль параметров качества сети: положительное и отрицательное отклонение напряжения, отклонение частоты сети – класс S по ГОСТ 30804.4.30
- Ведение журналов событий глубиной не менее 1000 записей с инициативным оповещением о событиях, в том числе – превышении лимитов мощности, напряжения, тока, попытках вскрытия, воздействия магнитным полем, результатах самодиагностики
- Дистанционное отключение и ограничение потребления
- Дистанционная установка\изменение тарифного расписания
- Дистанционное обновление метрологически не значимой части ПО
Счетчик ФОБОС 3 обеспечивает хранение в энергонезависимой памяти данных:
- Профилей энергий (настраиваемых 1-60 минут) – не менее 180 суток (для 60 минут)
- Показаний на конец суток – не менее 128 суток
- Показаний на конец месяцев – не менее 39 месяцев
Класс точности
Активная энергия: 1 (ГОСТ 31819.21-2012), реактивная энергия: 2 (ГОСТ 31819.23-2012)
Номинальное напряжение переменного тока
3×230/400 В
Базовый (максимальный) ток
5 (100) A
Технология основного информационного обмена данными
Радио NB-Fi
Частотный диапазон
866,0 – 868,0 868,7 – 869,2 МГц
Мощность передачи
до 25 мВт
Слоты для SIM-карт для встроенного GSM модема
1 или 2 по заказу
Способы информационного обмена с верхним уровнем
Периодически (с настраиваемым периодом 1–60 минут), по запросу, спорадически (по факту наступления запрограммированного события)
Дальность передачи данных
До 5 км в городской среде, до 10 км в открытом пространстве
Шифрование данных
ГОСТ Р 34.12
Дополнительные интерфейсы связи
GSM/NB-IoT (дополнительный модуль связи, опционально)
Поддержка протоколов обмена
СПОДЭС
Встроенное реле управления нагрузкой
Да
Контроль параметров качества сети
Да
Контроль тока в нулевом проводе
Да
Габариты для встраивания в DIN-щиток, без сменного модуля связи/со сменным модулем связи
137 × 159 × 60 мм / 161 × 159 × 60 мм
Габариты шкафного исполнения 1 модели с «высокой»2 крышкой клеммной колодки, без сменного модуля связи / со сменным модулем связи
159 × 159 × 60 мм / 183 × 159 × 60 мм
Диапазон рабочих температур
от -40 до +70 °C
Аттестация оборудования
Аттестовано в ПАО "Россети"
Интеграция с ИВК верхнего уровня
Пирамида 2.0, Пирамида-Сети, АльфаЦЕНТР, Телескоп+, Энфорс, EMCOS Corporate, яЭнергетик, Домиленд, ПК «Энергосфера» и др.
Межповерочный интервал
16 лет
Производитель
ООО «Телематические Решения»
Основные модификации счетчиков
ФОБОС 3 230В 5(100)А IQORLМ-D ФОБОС 3 230В 5(100)А IQORLМ(1)-D ФОБОС 3 230В 5(100)А IQORT(16)LМ-D
Схема подключеня ПУ Фобос 3 к GPRS-модему iRZ ATM21:
Схема подключеня ПУ Фобос 3 к GPRS-модему TELEOFIS WRX768:
