В системах учёта электроэнергии крайне важно поддерживать стабильную связь с оборудованием на объектах. При этом в реальных условиях могут возникать ситуации, когда требуется быстро перенастроить модем или проверить его состояние. Решение Teleofis M2M24 Cloud позволяет выполнять такие задачи дистанционно, без необходимости использовать локальные подключения.

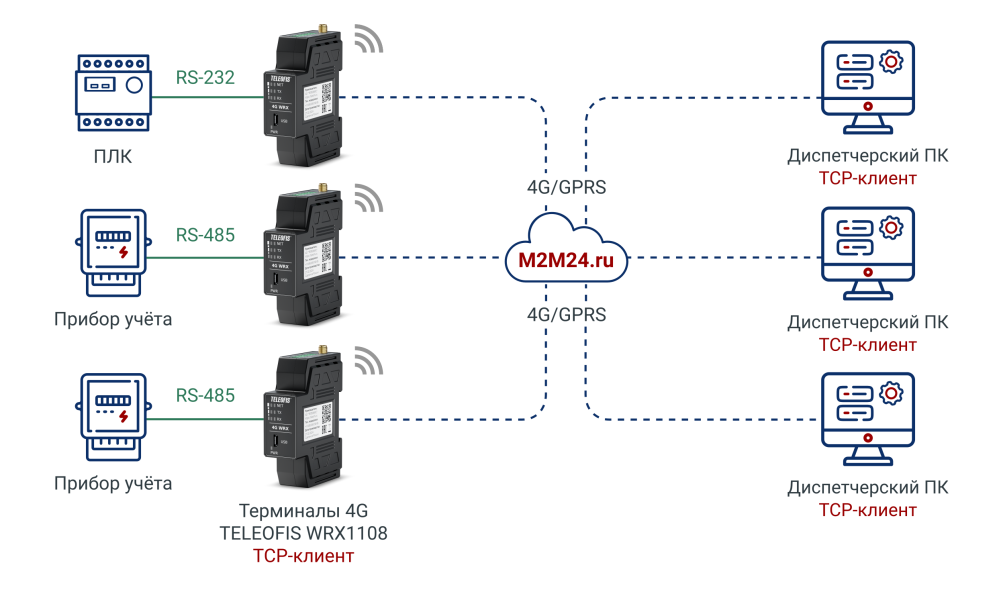

Teleofis M2M24 Cloud — это облачный сервис, который обеспечивает доступ к GPRS/3G-модемам Teleofis через отдельный служебный канал связи. Этот канал используется именно для удалённой настройки и диагностики, и дополняет основной канал передачи данных от приборов учёта.
В составе системы АСКУЭ "яЭнергетик" облако Teleofis может быть использован как альтернативный способ доступа к модемам, когда необходимо:
-
Обновить параметры модема после замены прибора учёта, подключённого к нему. Например, задать новые настройки чётности или скорости порта RS-485.
-
Настроить APN и параметры подключения, если в модем установлена новая SIM-карта от другого оператора.
-
Проверить доступность устройства, если соединение в «яЭнергетик» прерывается — можно подключиться к облаку и убедиться, выходит ли модем на связь с M2M-сервером.
-
Подтянуть параметры и конфигурации модема для сверки и настройки других модемов по анологии, используя WRX Configuration Tool и конфигурационный файл с сервиса.
- Настроить основной канала связи: адрес, порт, протокол, режим работы
В данной статье мы на примере модема Teleofis WRX1108 произведем подключение через M2M24 Cloud.
Пошаговая инструкция: как подключиться к модему Teleofis WRX1108 через M2M24 Cloud
1. Регистрация на портале

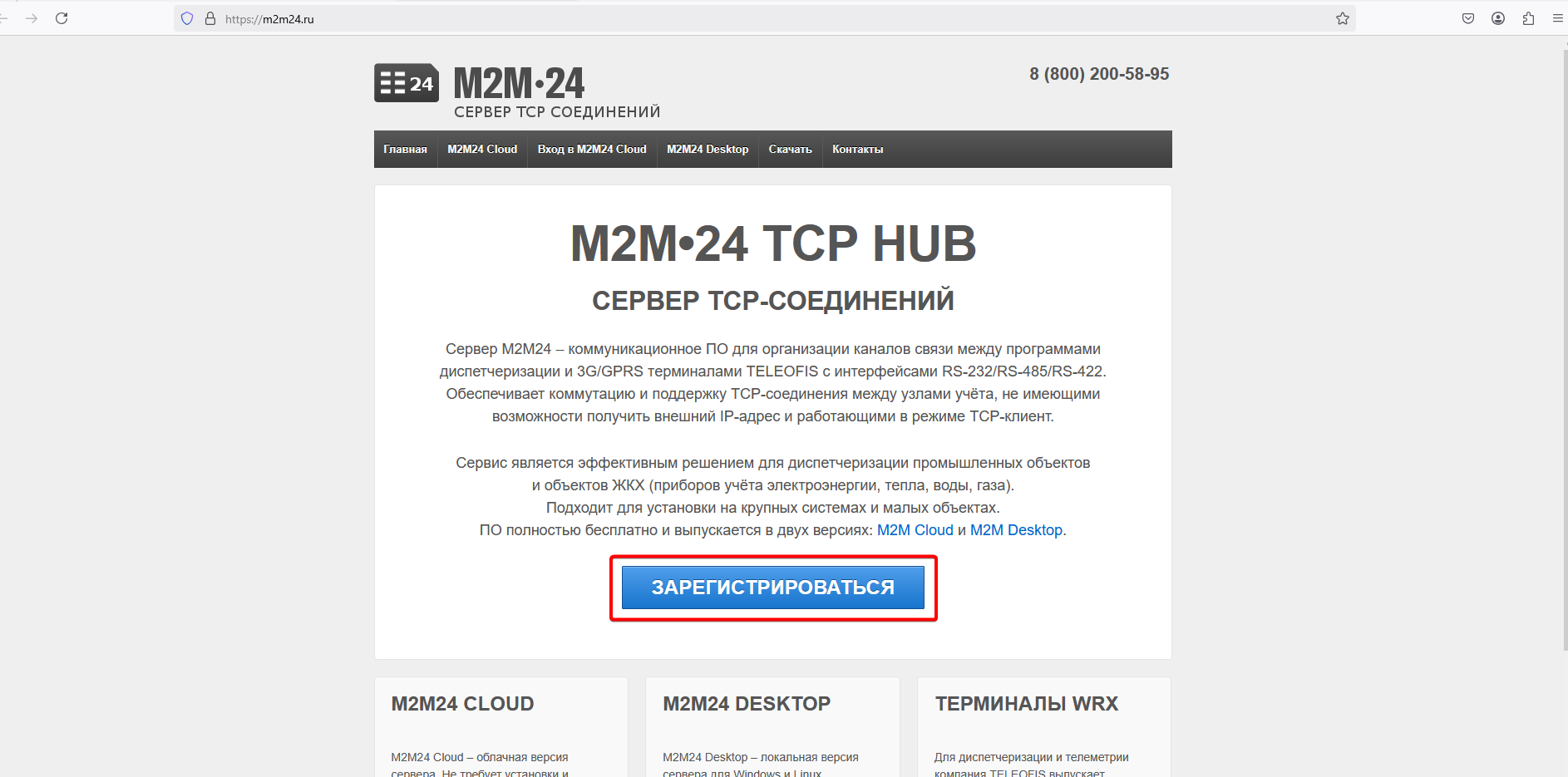

- Перейти на сайт https://m2m24.ru и пройти регистрацию.
- После регистрации войти в личный кабинет.
2. Добавление модема в группу устройств
- Создать новую группу.
- Добавить модем с указанием следующих параметров:
- Имя устройства (например: WRX1108 L8U);
- Код авторизации - IMEI;
- IMEI модема;
- Порт подключения - например, 9000;
- Назначить устройство в созданную группу.
3. Активация служебного канала. Возможны два способа настройки:
Способ 1 - через SMS. В зависимости от модели модема используется одна из следующих команд:
- Для устройств серии R4: 0000;IPSERVICE=hub.m2m24.ru:6008;SERVICE=1;RESET
- Для устройств серии R8, в том числе WRX1108 L8U: 0000;SERVICESET=1,hub.m2m24.ru:6008

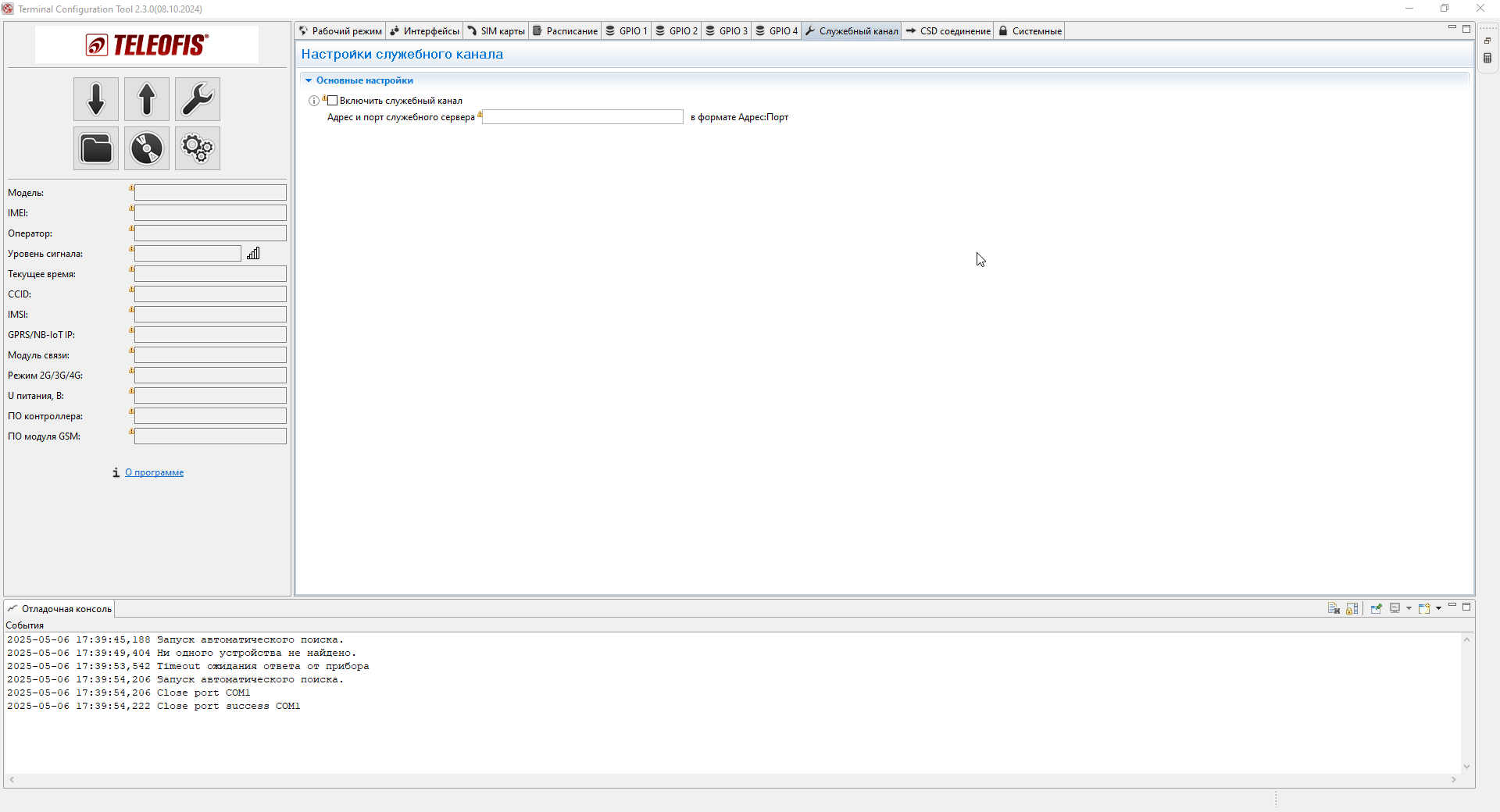

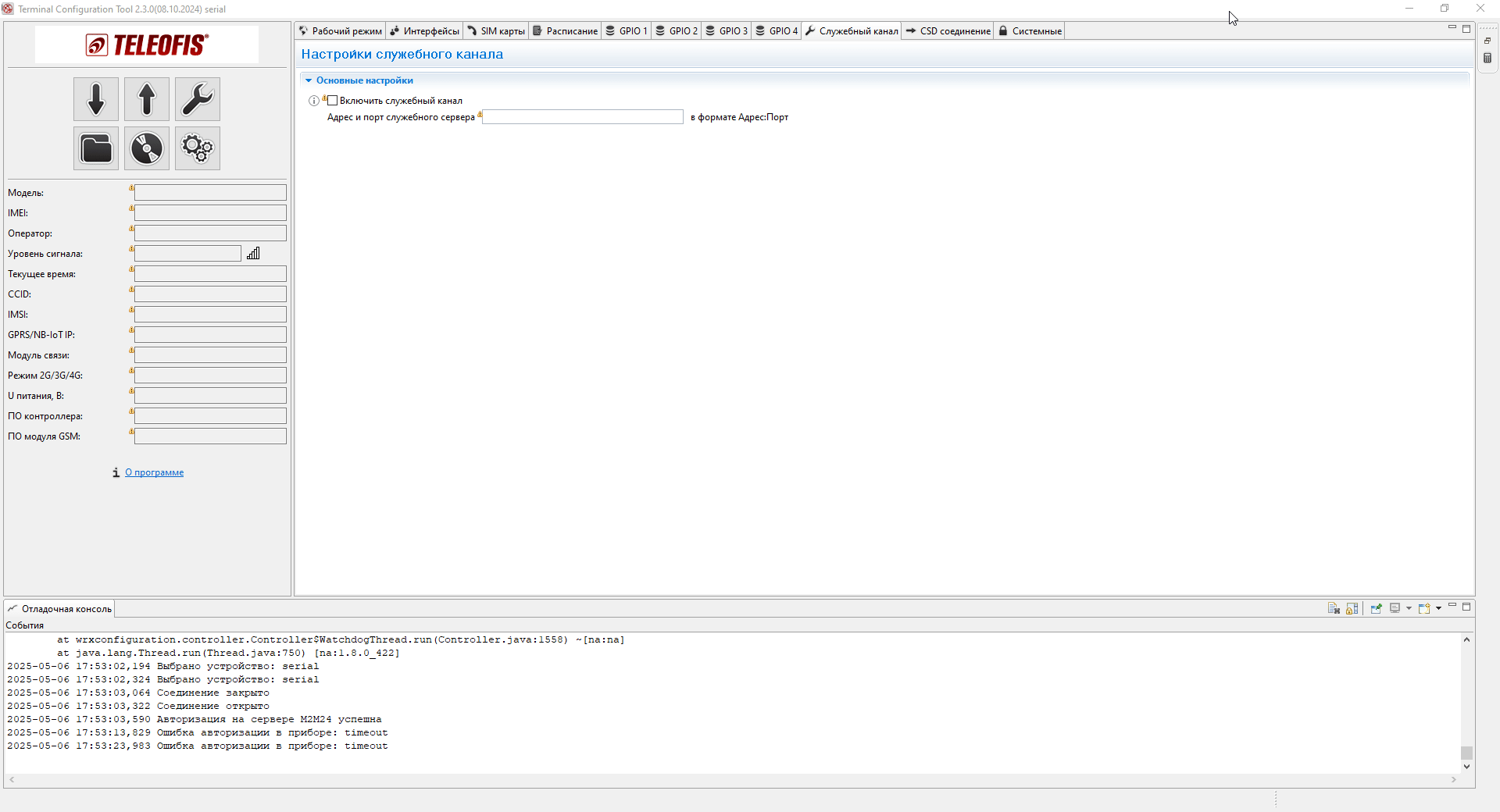

Способ 2 - через USB и конфигурационное ПО. Модем подключается к ПК по USB. В конфигурационном ПО на вкладке "Служебный канал" необходимо:
- активировать службу;
- указать адрес подключения: hub.m2m24.ru:6008
- записать настройки.
4. Получение параметров подключения
- В личном кабинете M2M24 найти соответствующую группу;
- Скачать файл конфигурации (формат xml.);
- Открыть файл в текстовом редакторе;
- Извлечь логин и пароль для подключения.

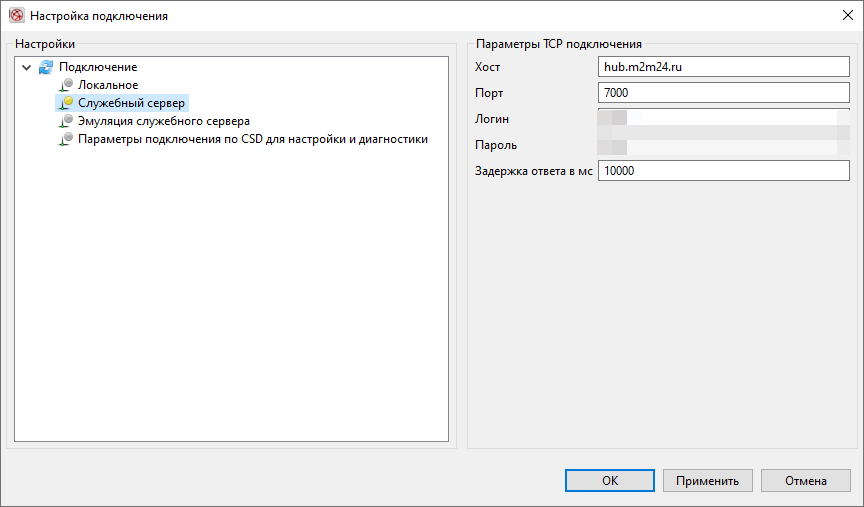

5. Настройка подключения в WRX Configuration Tool
- Перейти в раздел "Служебный сервер" конфигуратора.
- Ввести параметры подключения:
- Хост: hub.m2m24.ru;
- Порт: 7000;
- Логин и пароль - из XML-файла.

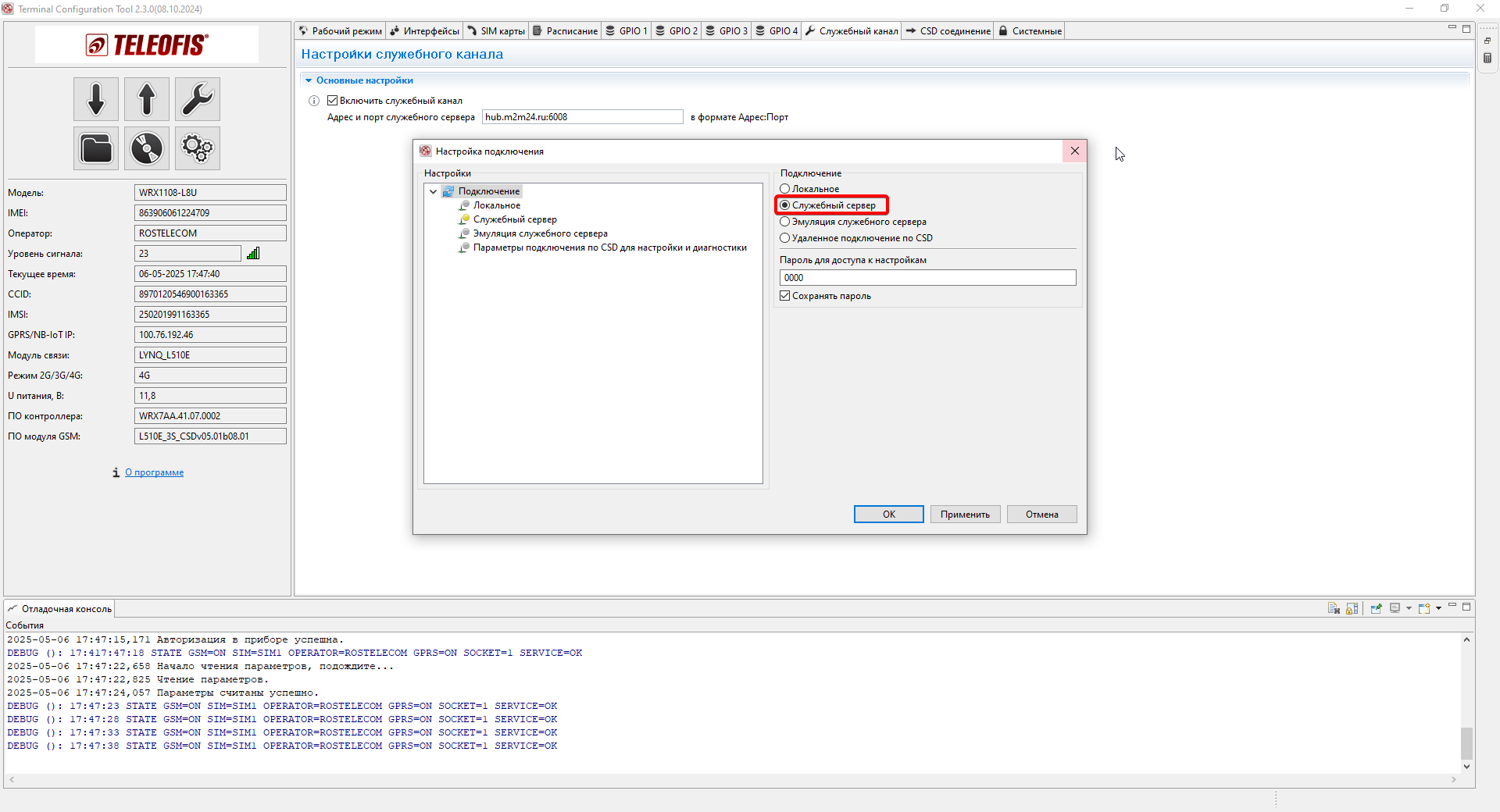

- Во вкладке "Подключение" выбрать тип: Служебный сервер
6. Проверка связи и чтение параметров

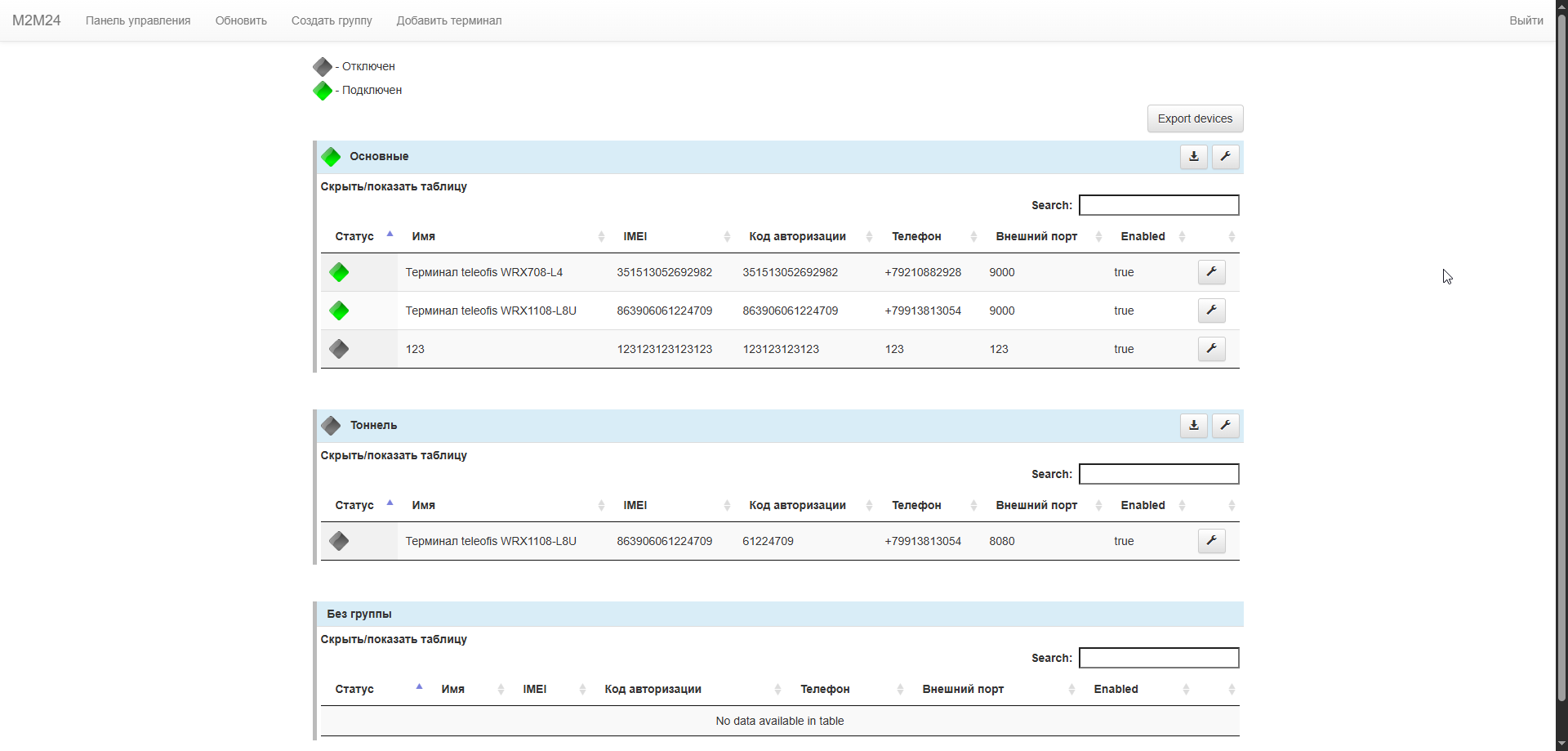

- После всех настроек можно увидить зеленую индикацию напротив подключенных модемов на М2М24 Cloud.
- Открыть "Список объектов" в интерфейсе конфигуратора.
- Выбрать нужное устройство.
- Выполнить команду "Прочитать параметры".
После выполнения указанных действий становится возможной настройка параметров интерфейса RS-485, назначение адреса и выбор режима опроса, а также использование полученного файла конфигурации для типовой настройки аналогичных устройств.
Пример работы в паре с АСКУЭ "яЭнергетик"
Допустим, произошла замена прибора учёта, и в новом устройстве настройки интерфейса отличаются от предыдущего. Тогда необходимо выполнить следующие действия:
-
Выполнить замену прибора в системе "яЭнергетик". Подробную инструкцию по замене можно найти здесь.
-

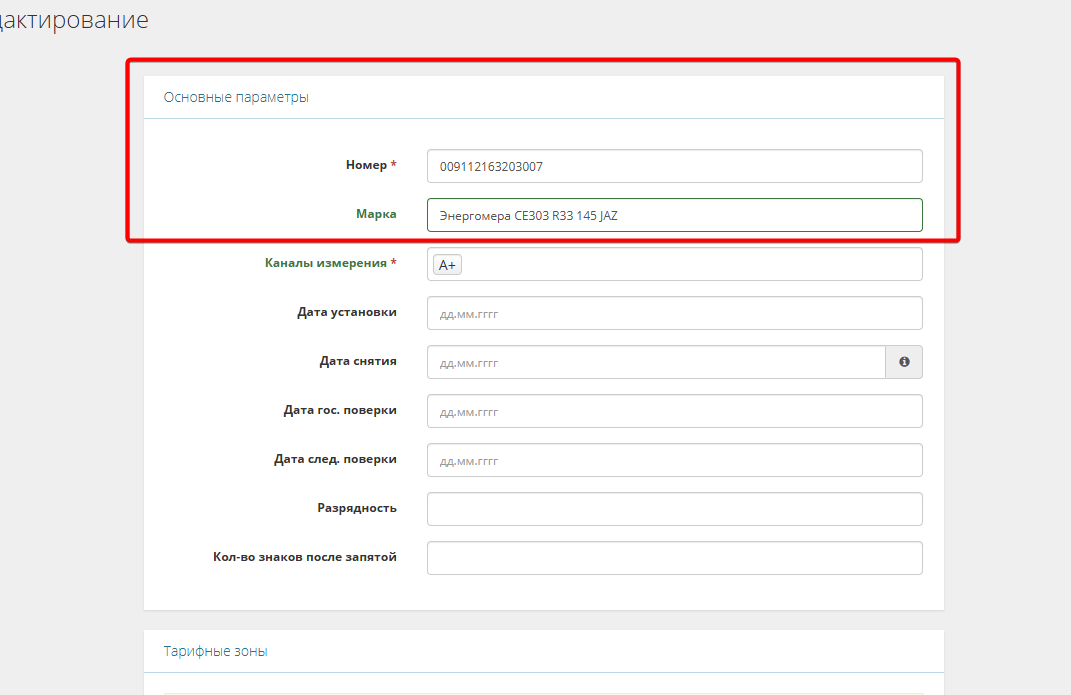

Обновить параметры прибора учёта: в карточке устройства указать новую модель счётчика, его заводской номер, интерфейс подключения и другие параметры (в зависимости от типа счётчика).
-

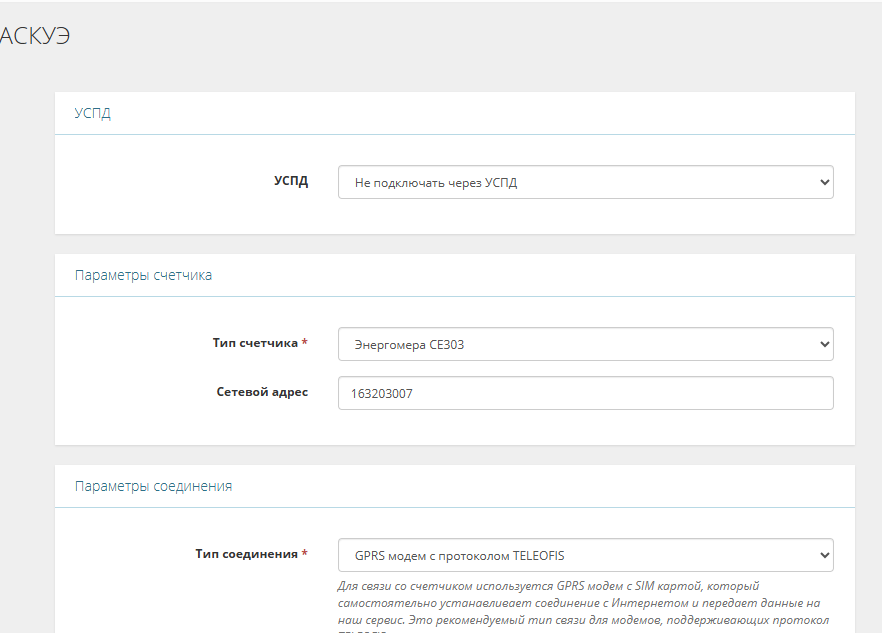

Изменить параметры опроса: в настройках опроса выбрать актуальную модель счётчика, а также параметры подключения (скорость, чётность, адрес и т.д.). Сохранить изменения.
-
Подключиться к модему через WRX Configuration Tool, как описано ранее в инструкции по работе с M2M24 Cloud.
-

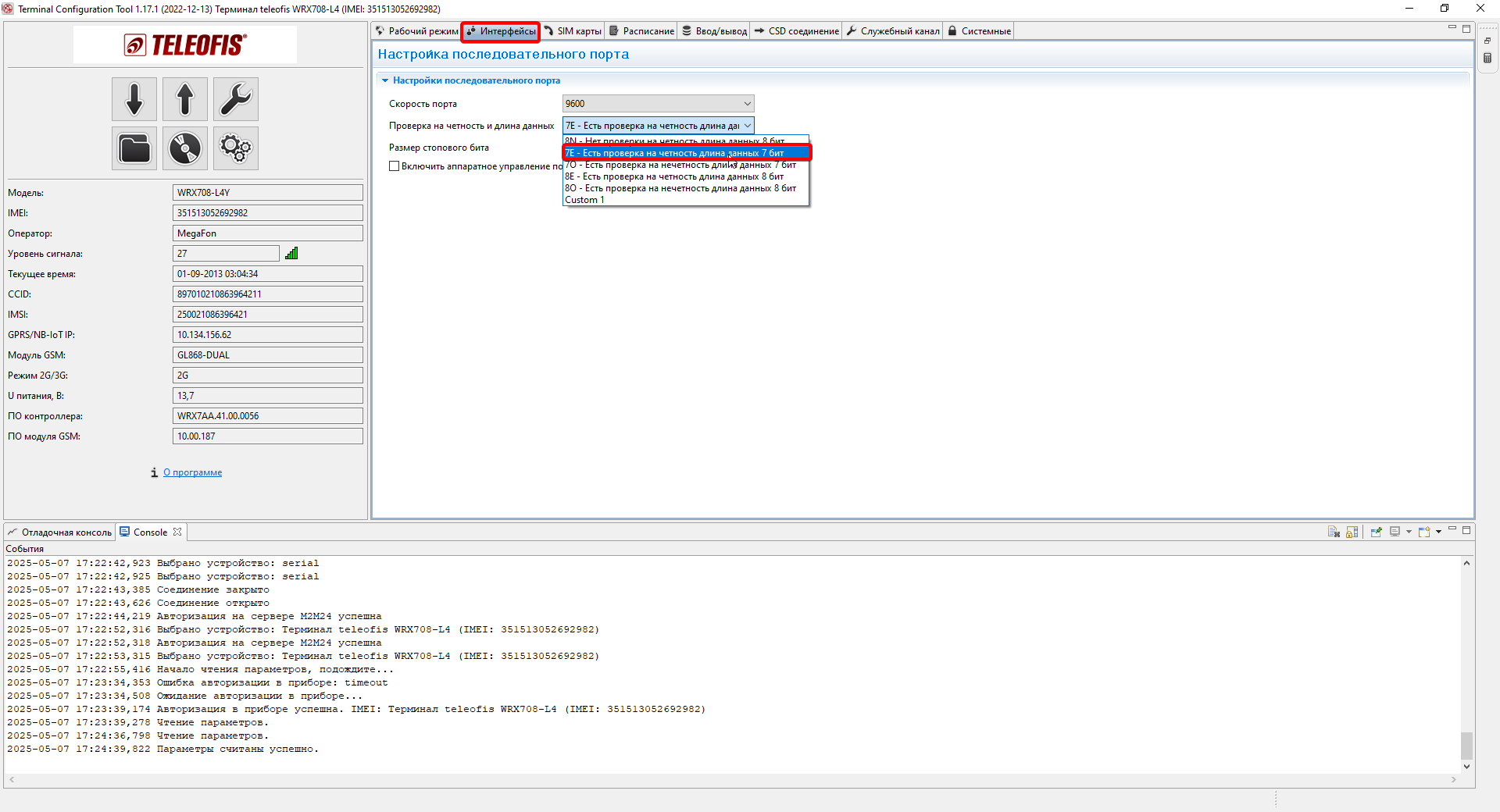

Перейти на вкладку "Интерфейсы" в конфигураторе и вручную задать параметры связи, соответствующие новому прибору учёта. Эти параметры можно уточнить во вкладке "Настройки опроса" в интерфейсе "яЭнергетик".
-
Записать настройки в модем, сохранить изменения и выполнить пробный опрос нового прибора.
Таким образом, с использованием удалённого доступа к модемам через M2M24 Cloud, становится возможным производить необходимые настройки - дистанционно, без необходимости выездов на объект.
Надеемся этот материал будет полезен для Вас!
Если в процессе настройки возникнут какие-либо трудности - обратитесь за помощью к нам, мы всегда рады помочь!
