Автоматизированные системы контроля и учёта электроэнергии (АСКУЭ) требуют стабильной связи с приборами учёта (ПУ) для регулярного получения данных. Система АСКУЭ «яЭнергетик» регулярно расширяет список поддерживаемого оборудования, чтобы обеспечивать совместимость с актуальными моделями приборов и каналов связи, а также улучшать отказоустойчивость и удобство эксплуатации для конечного пользователя.
В данной статье рассматривается процесс настройки модема GSM-M2G.01 от производителя «Техника мониторинга» для работы с системой АСКУЭ «яЭнергетик».
Подключение и подготовка модема к работе
Настройка модема требует физического подключения устройства к персональному компьютеру через USB-интерфейс.

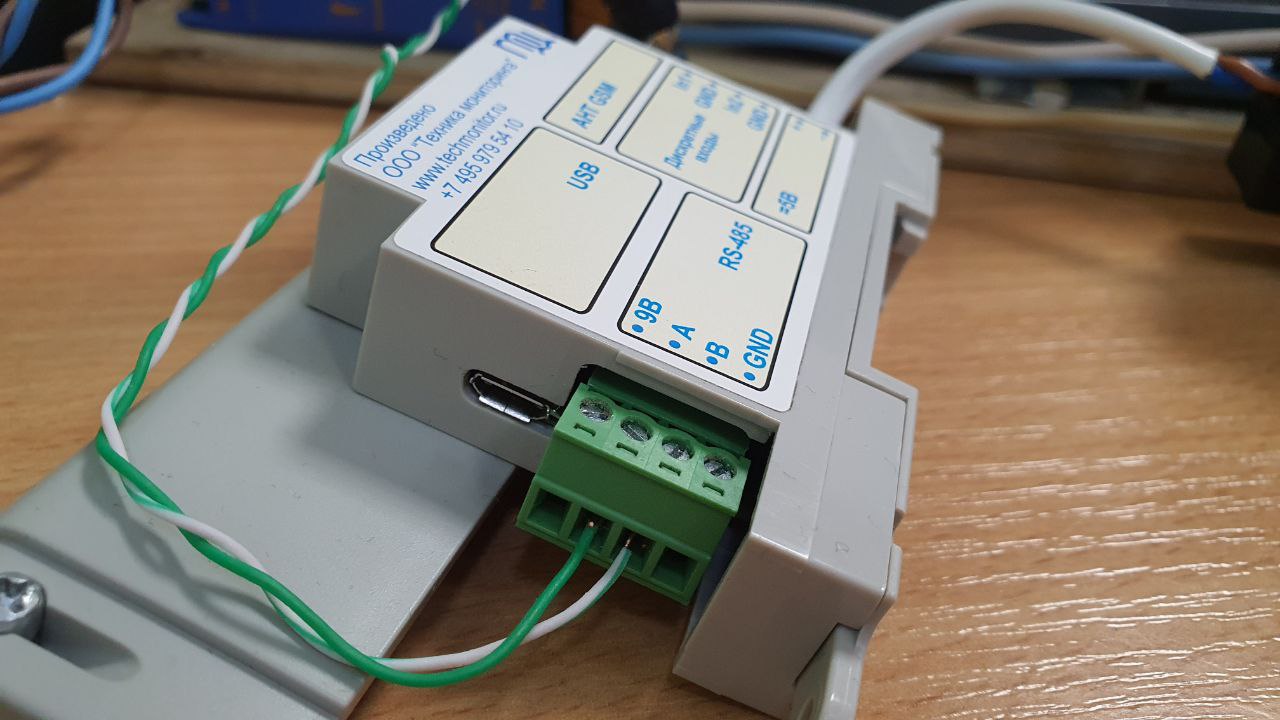

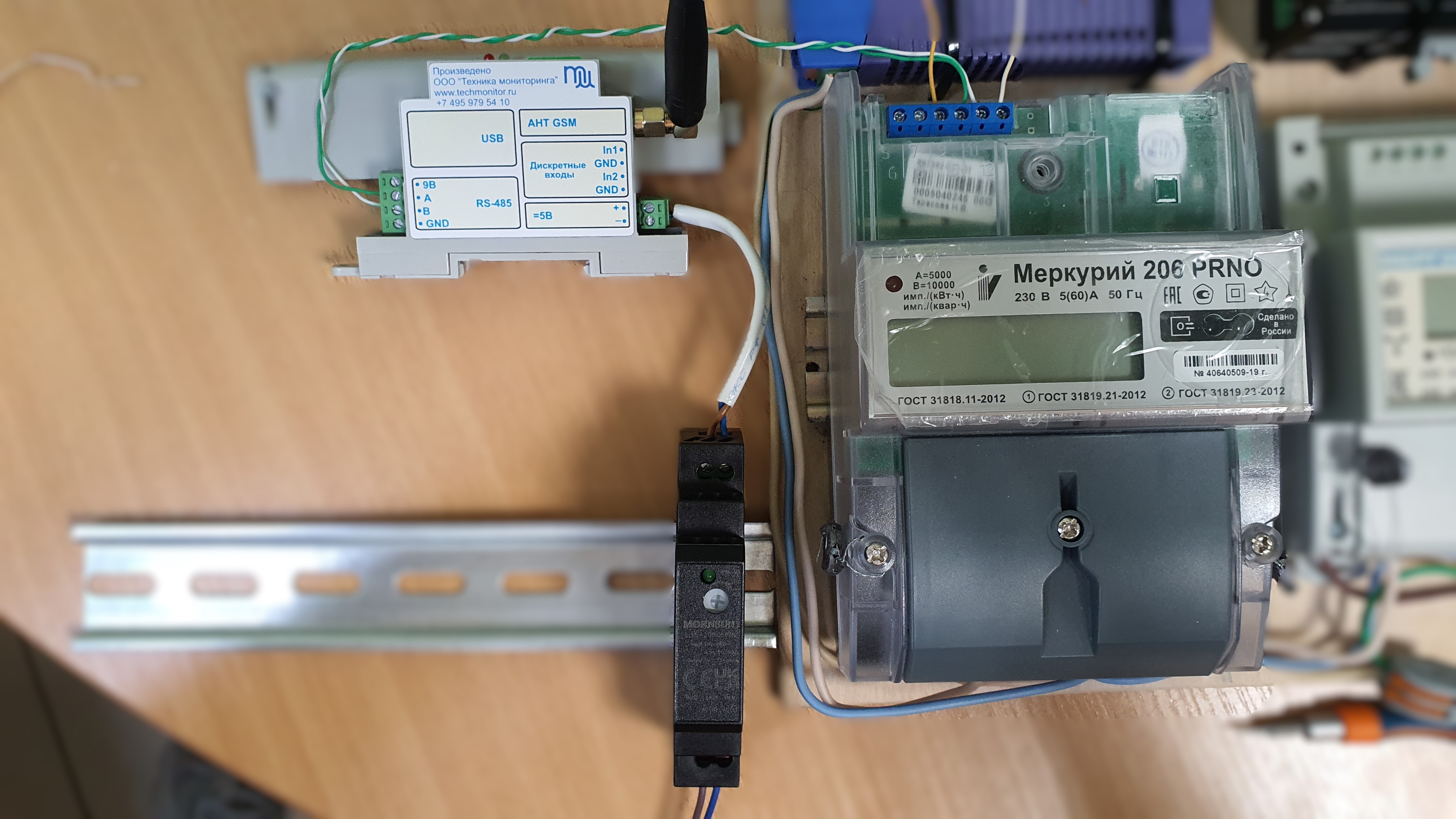

Для правильного подключения устройства производитель предоставляет подробную схему подключения, которую можно найти по ссылке или перейдя на сайт производителя. Рассмотрим подключение модема к счётчику на примере ПУ Меркурий 206 PRNO. В данной конфигурации модем получает питание от блока питания 220/5 В. К модему подключён счётчик: клемма 8 (линия A интерфейса RS-485) подключена к клемме A на модеме, а клемма 9 (линия B) — к клемме B. Также установлена SIM-карта и GSM-антенна для связи.
Для дальнейшей настройки необходимо скачать и установить конфигуратор модема - его можно найти по указанной ссылке или в руководстве пользователя на сайте производителя. Кроме того, потребуется установка соответствующего драйвера, чтобы компьютер мог корректно распознать модем при подключении.
Для начала необходимо загрузить и установить конфигуратор модема, который можно скачать по ссылке или на сайте производителя в руководстве по эксплуатации. Помимо конфигуратора, потребуется установка соответствующего драйвера, чтобы ПО распознало модем при подключении.

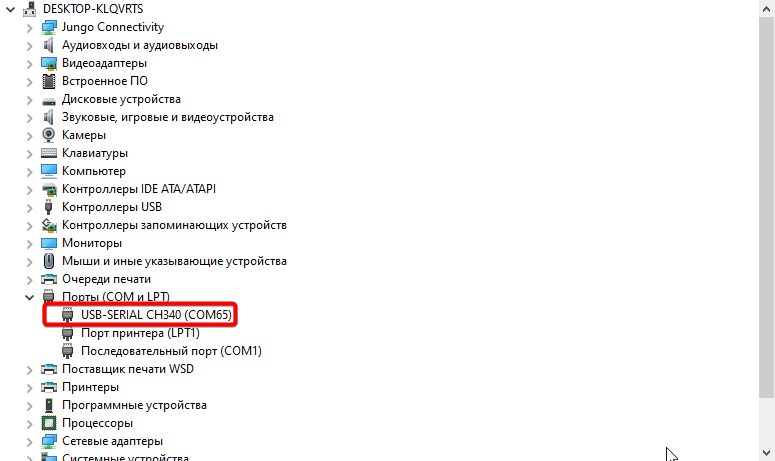

После успешной установки программного обеспечения модем необходимо подключить к компьютеру через USB-интерфейс. Корректность подключения можно проверить в «Диспетчере устройств» - в списке COM-портов должен отобразиться новый виртуальный порт, соответствующий модему.
Конфигурация модема

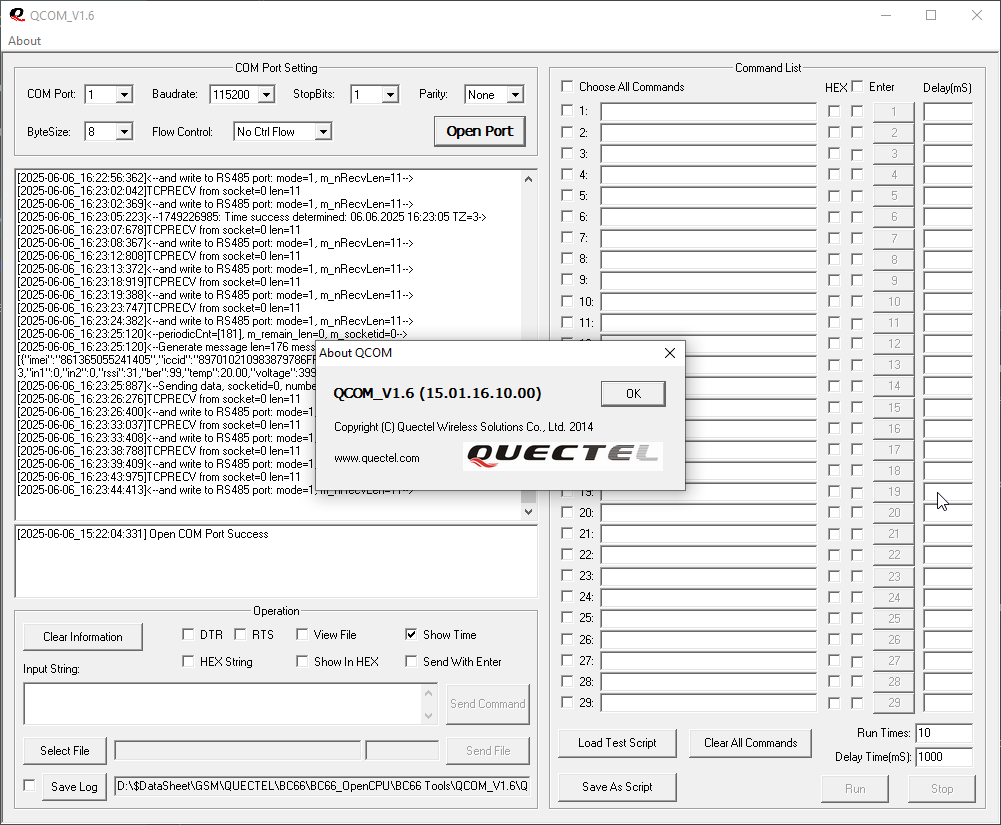

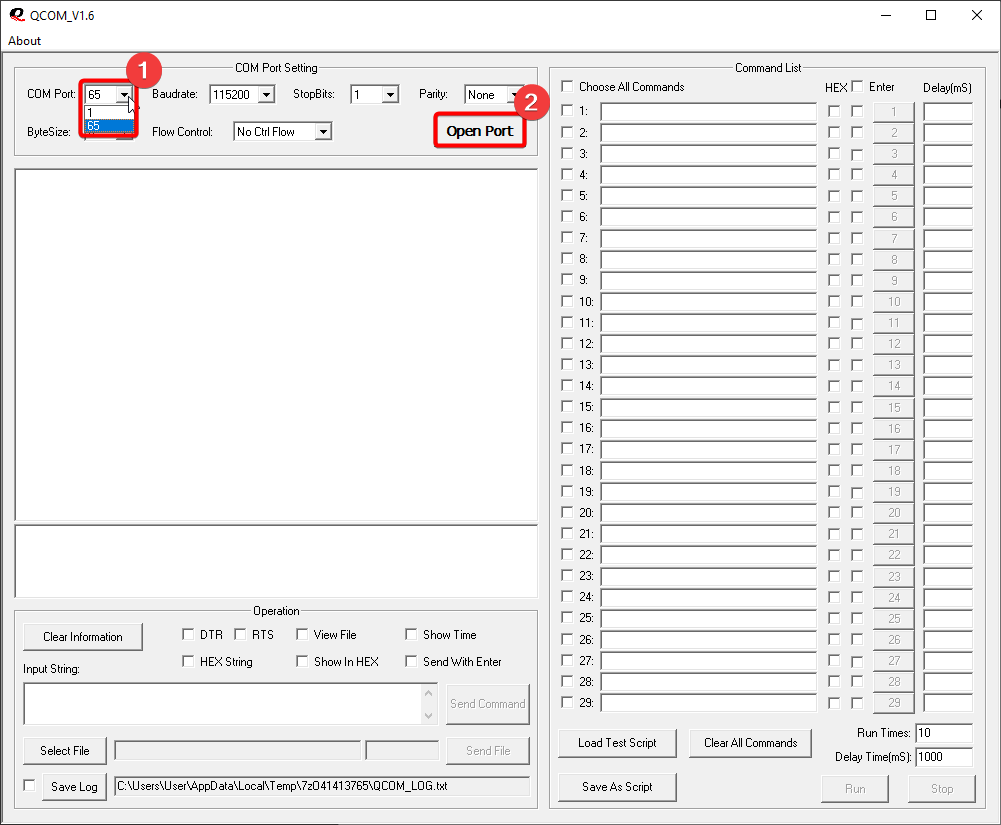

Открыв установленный конфигуратор, необходимо выбрать COM-порт модема и установить соединение. При успешном подключении в журнале логов появится сообщение об инициализации, а параметры текущей конфигурации модема будут автоматически загружены в поле для логов.
Настройка параметров осуществляется путём отправки команд, предусмотренных производителем, все возможные команды для настройки данного модема представлены здесь. Команды можно вводить в поле Input string или использовать массовый ввод через Command list. Второй способ предпочтителен для системной и быстрой настройки, также он предоставляет возможность сохранить алгоритм настройки, для последующей настройки других модемов.

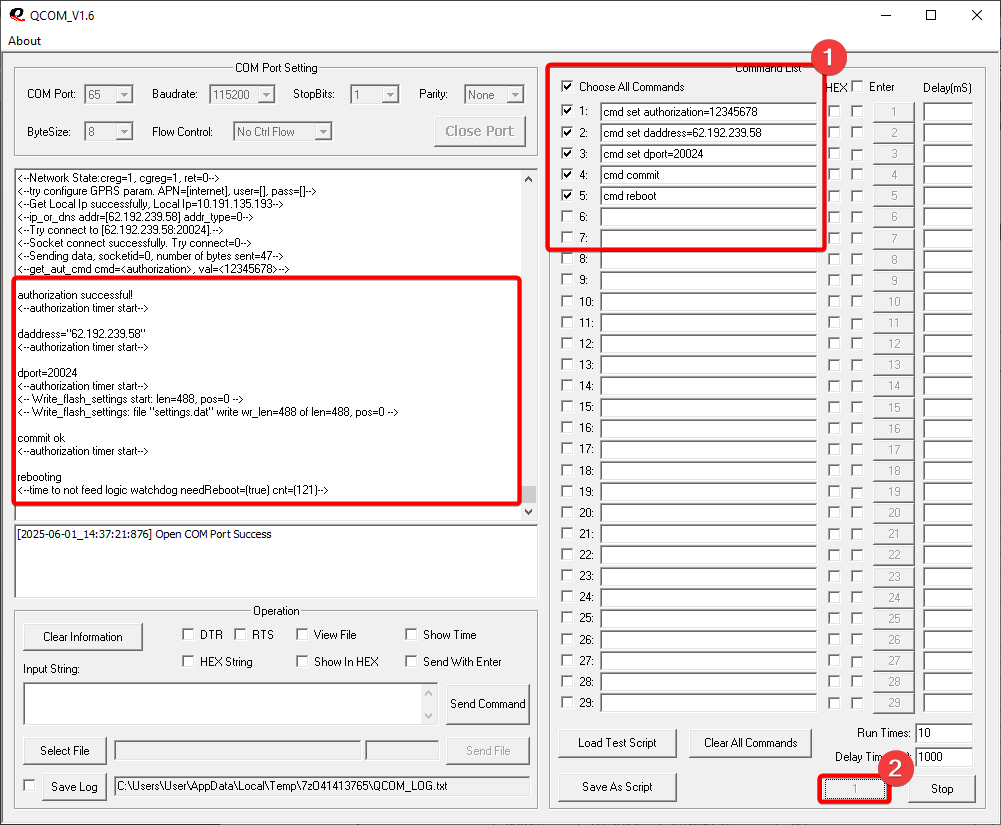

Последовательность команд для настройки модема на сервер АСКУЭ «яЭнергетик» следующая:
-
cmd set authorization=12345678
(устанавливает пароль авторизации для связи с сервером) -
cmd set daddress=62.192.239.58
(устанавливает IP-адрес сервера опроса) -
cmd set dport=20024
(определяет порт для передачи данных) -
cmd commit
(сохраняет заданные параметры в энергонезависимую память модема) -
cmd reboot
(перезапускает модем с новыми настройками)
После выполнения этих команд модем перезагрузится и начнёт попытку соединения с сервером по заданным параметрам.
После выполнения базовой конфигурации модема можно перейти к параметрированию интерфейса RS-485. Этот этап необходим для обеспечения корректного обмена данными между модемом и прибором учёта. Настройки должны точно соответствовать параметрам, указанным в технической документации счётчика.
К примеру, для подключения прибора учёта серии «Меркурий» с заводскими параметрами обмена 9600 бит/с, 8 бит данных, без контроля чётности и 1 стоп-бит (8N1), последовательность команд для модема будет следующей:
-
cmd set baudrate=9600
(установка скорости передачи данных)
-
cmd set databits=8
(установка размера передаваемого символа)
-
cmd set parity=0
(отключение контроля чётности)
-
cmd set stopbits=1
(установка одного стоп-бита)
-
cmd commit
(сохранение конфигурации в энергонезависимую память модема)
-
cmd reboot
(перезапуск модема с новыми параметрами)
Важно учитывать, что параметры RS-485 могут варьироваться в зависимости от модели счётчика и производителя. Для удобства ниже приведена таблица с основными командами и их назначением при настройке последовательного интерфейса.
|
Команда |
Описание |
Чтение/Запись |
Пример запроса |
Пример ответа |
|
baudrate |
скорость порта RS-485 |
get |
cmd get baudrate |
baudrate=9600 |
|
set |
cmd set baudrate=115200 |
baudrate=115200 |
||
|
databits |
биты данных порта RS-485 |
get |
cmd get databits |
databits=8 |
|
set |
cmd set databits=7 |
databits=7 |
||
|
parity |
четность порта RS-485 (0-none, 1 - odd, 2-even) |
get |
cmd get parity |
parity=0 |
|
set |
cmd set parity=2 |
parity=2 |
||
|
stopbits |
стоп биты порта RS-485 |
get |
cmd get stopbits |
stopbits=1 |
|
set |
cmd set stopbits=2 |
stopbits=2 |
Настройка прибора учёта в АСКУЭ
Завершив настройку модема, необходимо произвести конфигурацию прибора учёта в самой системе «яЭнергетик». Для этого:
-
Перейти в раздел настройки опроса соответствующего ПУ.
-

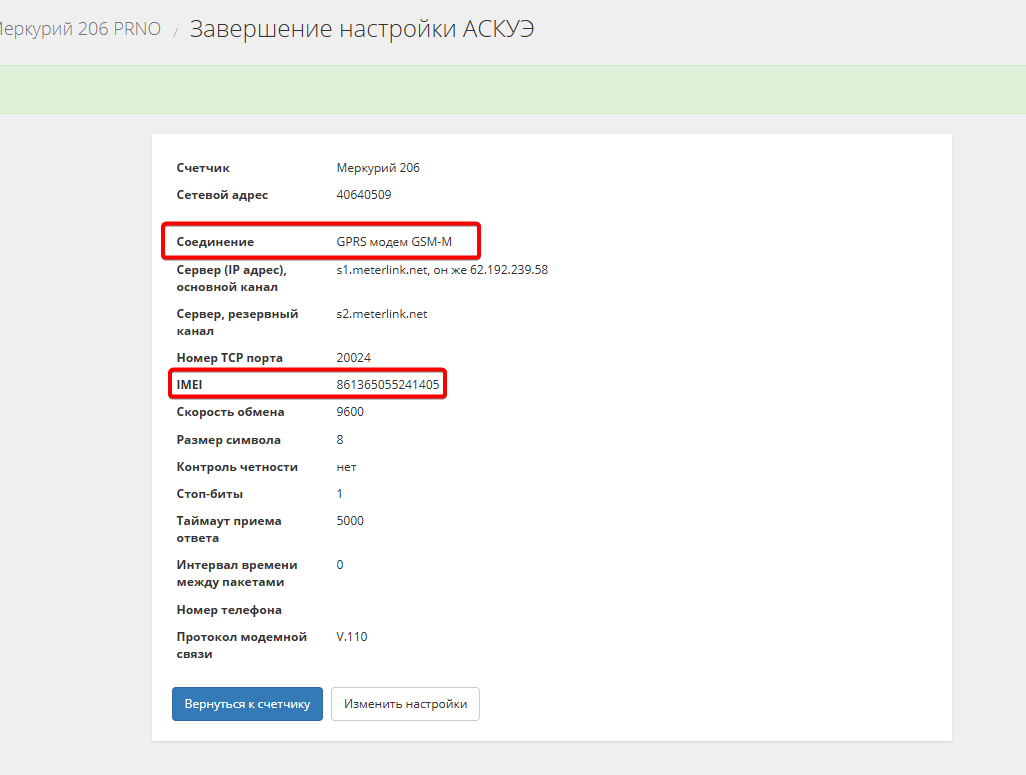

Установить тип соединения GPRS модем GSM-M.
-
Ввести IMEI модема, который можно найти на корпусе устройства или в логах конфигуратора.

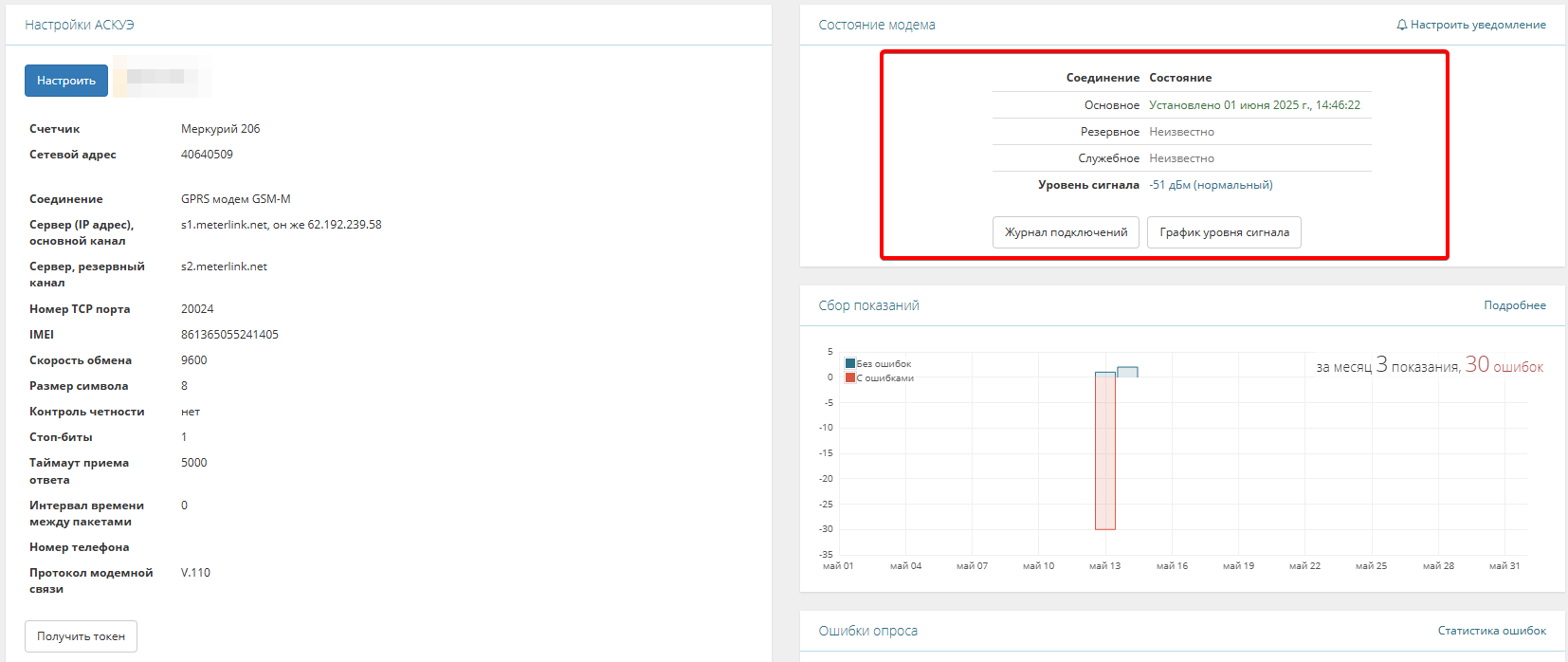

После сохранения параметров система начнёт автоматический опрос прибора. Текущее состояние связи можно проверить во вкладке «Опрос - Состояние модема», где отображается активность канала, наличие ошибок и количество успешных сеансов.
После выполнения всех шагов, модем GSM-M2G.01 готов к эксплуатации в системе АСКУЭ «яЭнергетик».
Если в процессе настройки возникнут какие-либо трудности - обратитесь за помощью к нам, мы всегда рады помочь!
