С радостью сообщаем, что в АСКУЭ яЭнергетик реализована поддержка «цифрового двойника Лартех».
Любая организация, которая имеет доступ в ЛК Лартех (https://smartgrid.lar.tech/) может добавить счетчики в яЭнергетик и получать данные прямо в яЭнергетик!
Краткий обзор
Дисклеймер: цифровой двойник — это виртуальная реализация настоящего счетчика, вся информация по которому передается посредством технологии LoraWan на базовую станцию Лартех, а оттуда уже в ЛК Лартех.
ЛК Лартех имеет определенный пул IP-адресов и портов, который выдается для доступа к цифровым двойникам из сети Интернет. Сетевые адреса выдаются в соответствие с протоколом СПОДЭС.
Настройка АСКУЭ

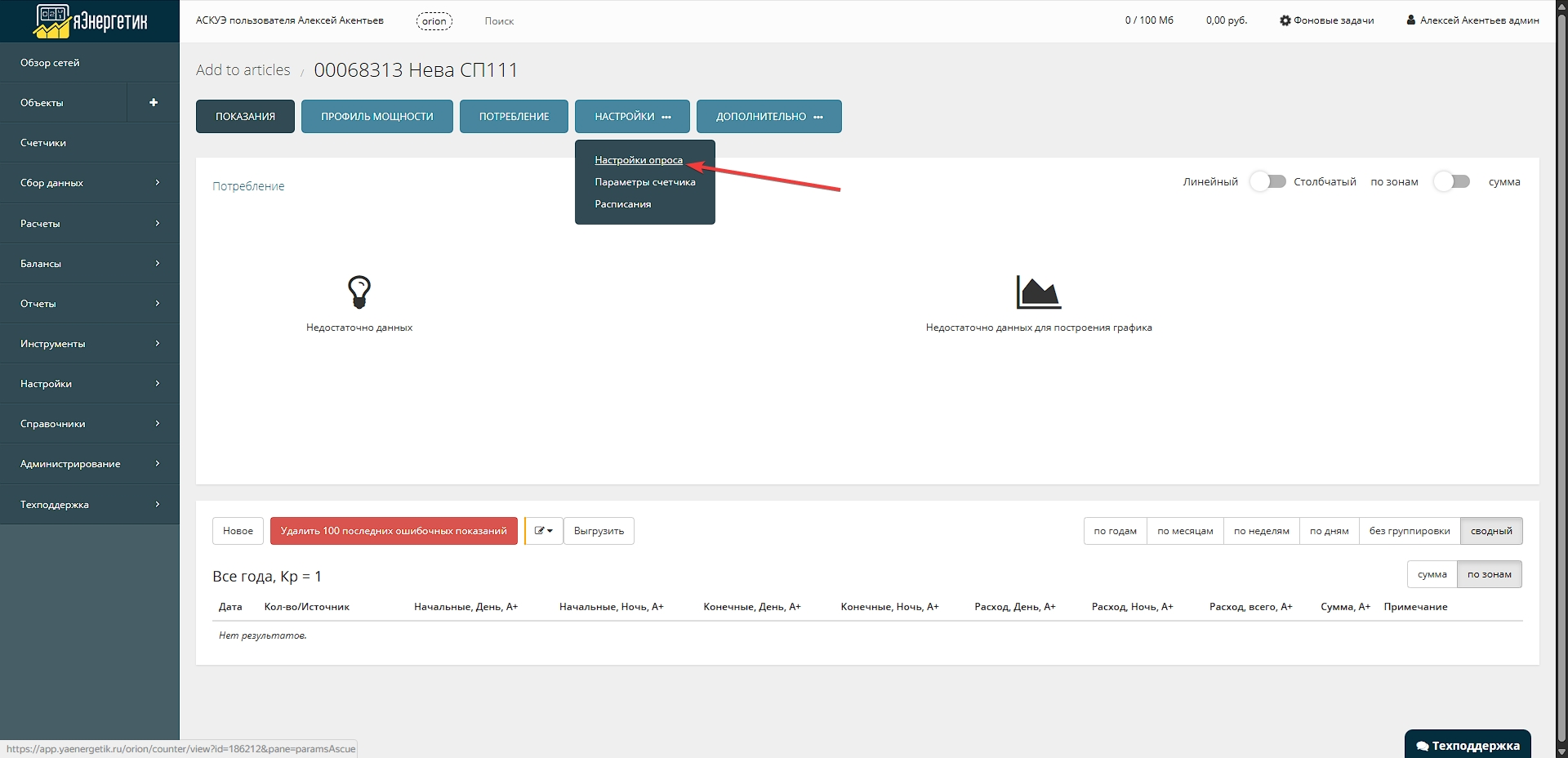

После создания карточки счетчика, заходим в настройки опроса:

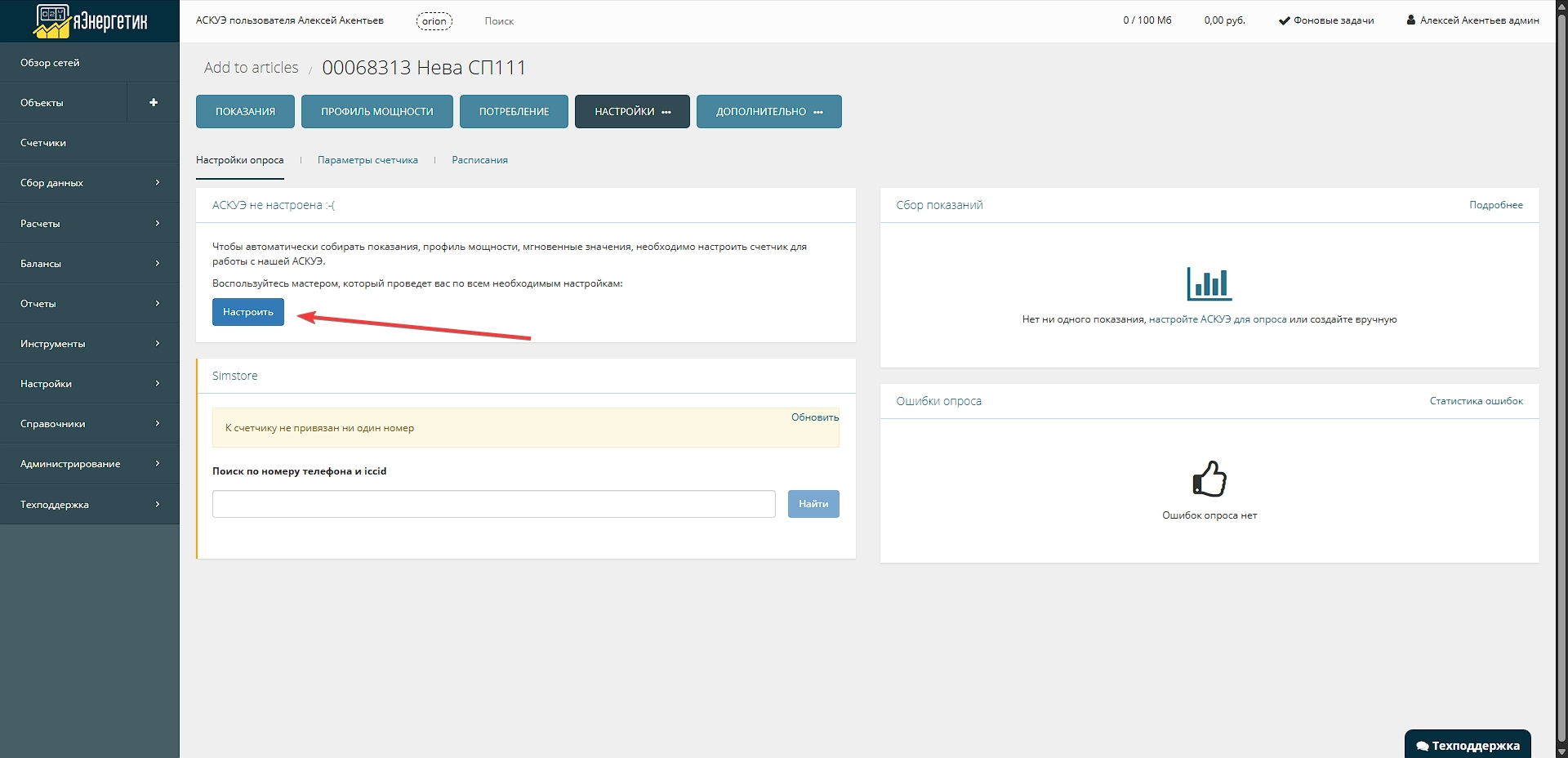

В открывшимся окне нажимаем «настроить»:

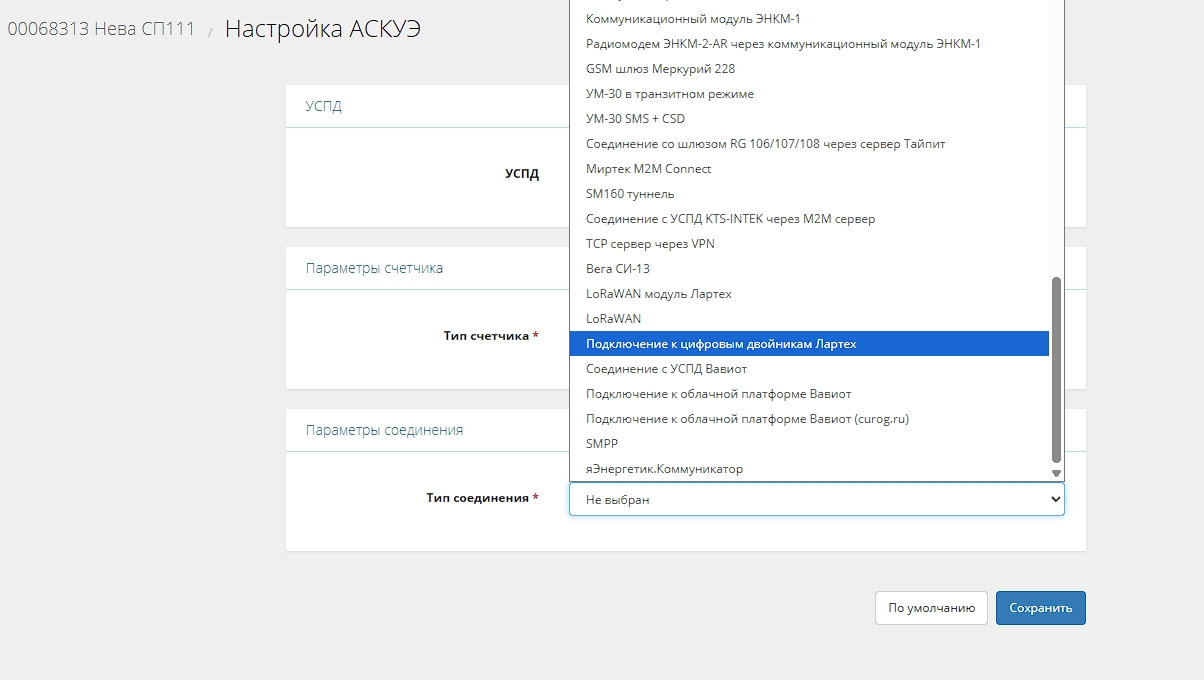

Выбираем тип соединения «Подключение к цифровым двойникам Лартех»:
На момент выхода статьи реализовано 3 типа счетчика:
1. Нева СП1 цифровой двойник Лартех
2. Нева СП3 цифровой двойник Лартех
3. Энергомера CE308 СПОДЭС цифровой двойник Лартех

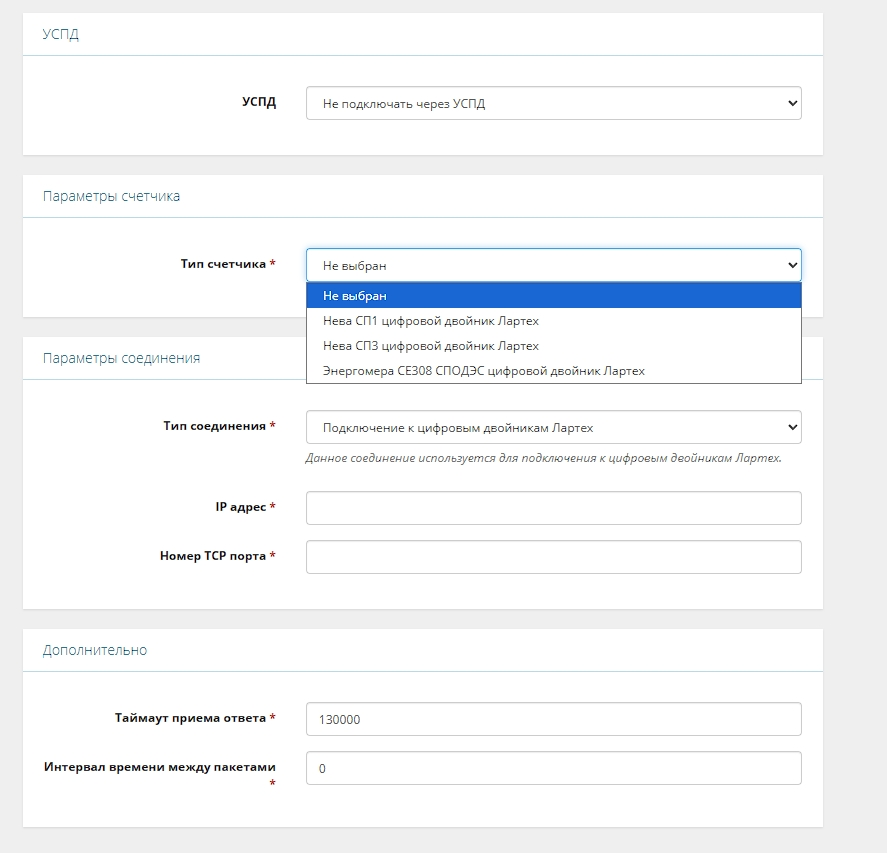

Счетчик для нашей статьи: Нева СП1 цифровой двойник Лартех, выбираем его, вписываем сетевой адрес, IP-адрес и порт, сохраняем. Эти данные можно узнать в ЛК Лартех: (https://smartgrid.lar.tech/):

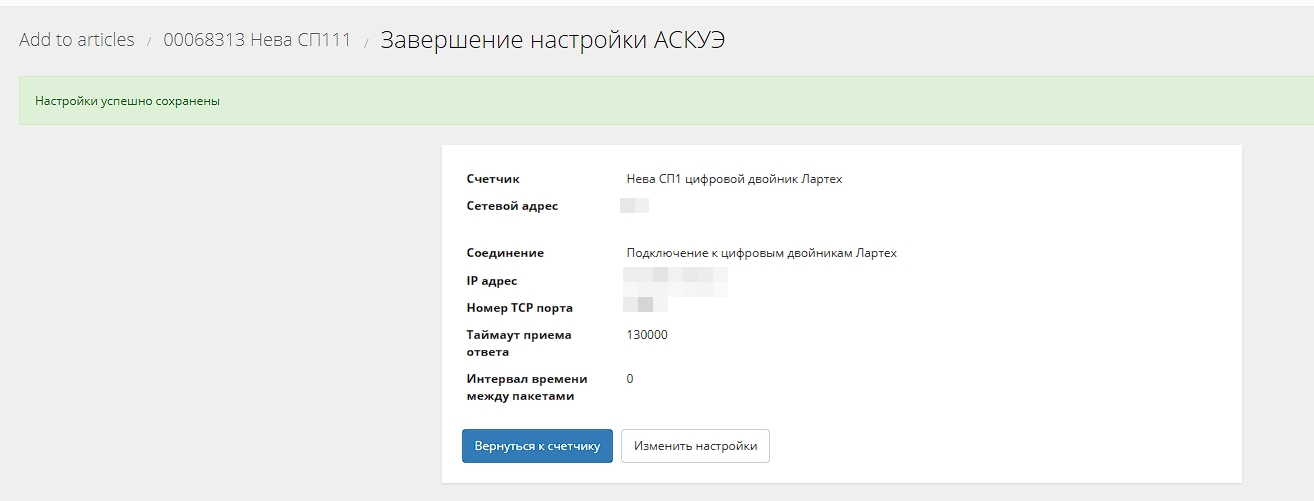

После сохранения система сообщит об успехе:
Обращаем внимание, что «таймаут приема ответа» по умолчанию стоит 130 секунд. Это не ошибка, т. к. счетчики опрашиваются по LoraWan, им требуется куда больше времени для успешного опроса.
Такие таймауты возможны только при типе соединения: «Подключение к цифровым двойникам Лартех», у остальных типов соединения максимальный таймаут 30 секунд.
Сбор показаний

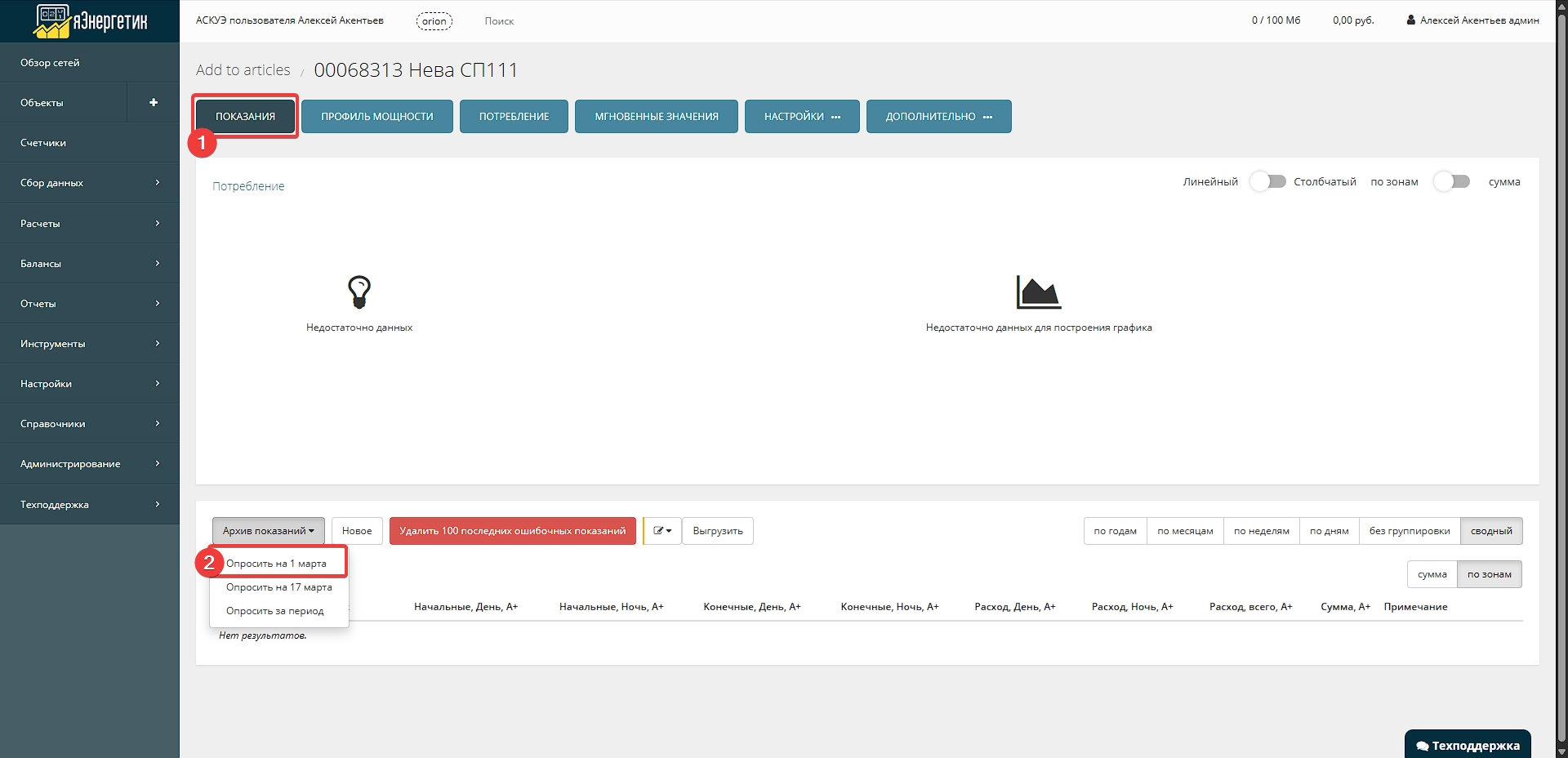

После этого нажимаем «вернуться к счетчику» и переходим во вкладку «показания». Попробуем собрать архивное показание на 1 марта 2026 года:

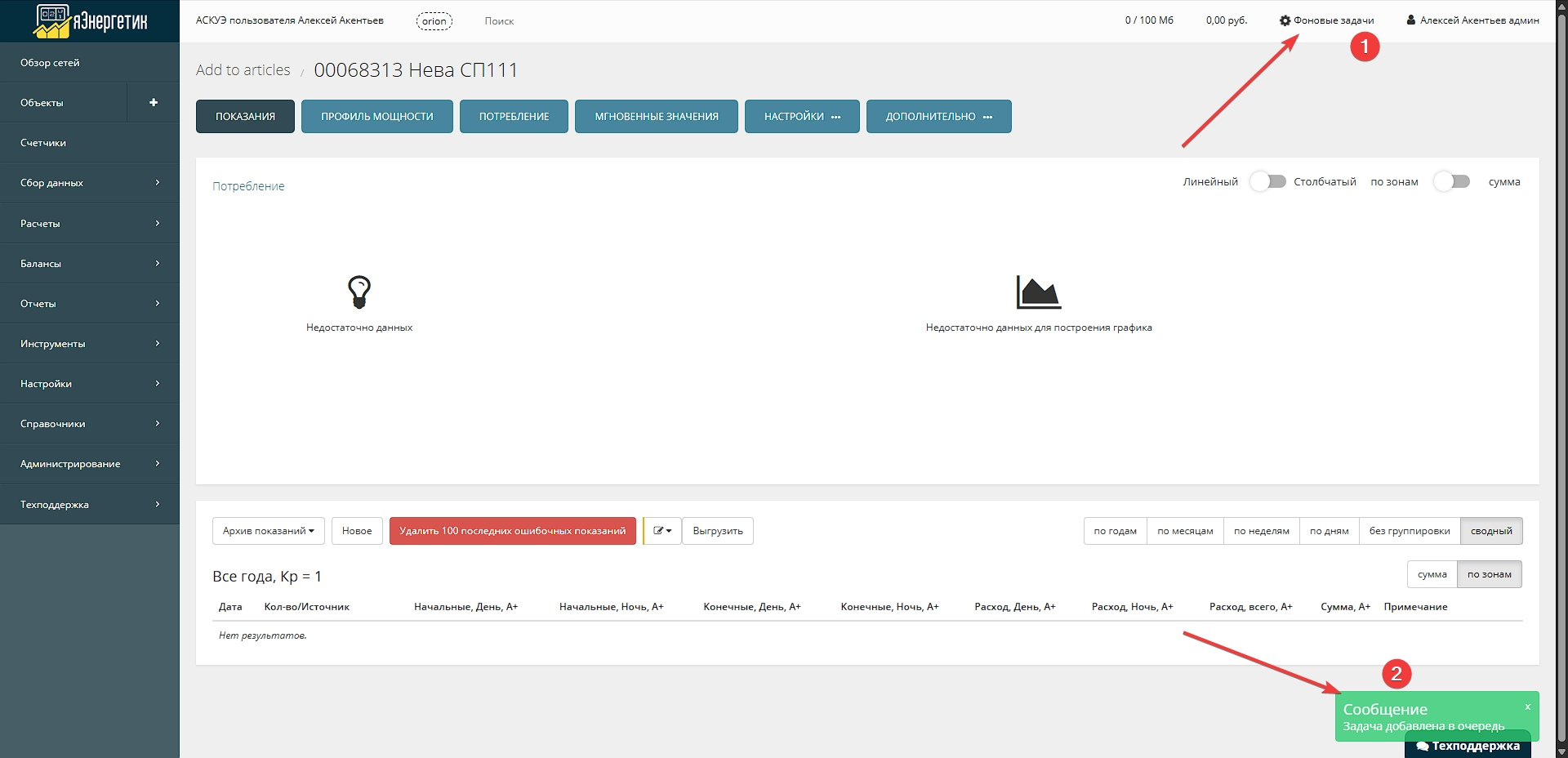

После нажатия кнопки «опросить на 1 марта», задача появится в фоновых задачах и система сообщит о создании справа внизу экрана:

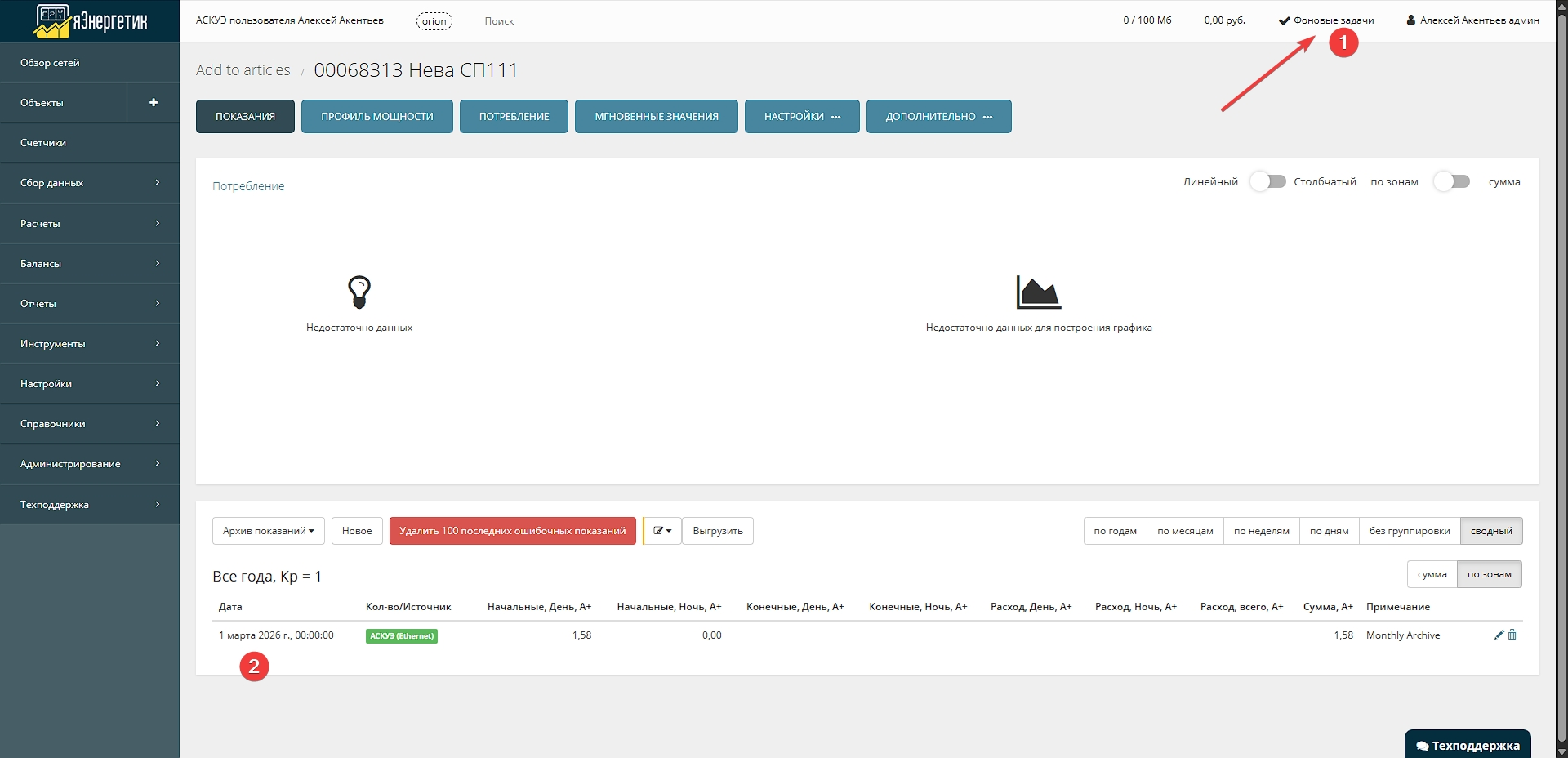

Спустя некоторое время будет видно, что показание пришло и отобразилось в системе:
P.S: Можно заметить, что нет зеленой кнопки «опросить» на вкладке показания. Это сделано специально, т. к. опрос текущих показания занимает очень много времени и ресурсов у системы. Текущие показания в цифровых двойниках приходят через опрос архивов мгновенных значений и будут отображаться после того, как мгновенные значения будут приходить по расписанию.
Профиль мощности

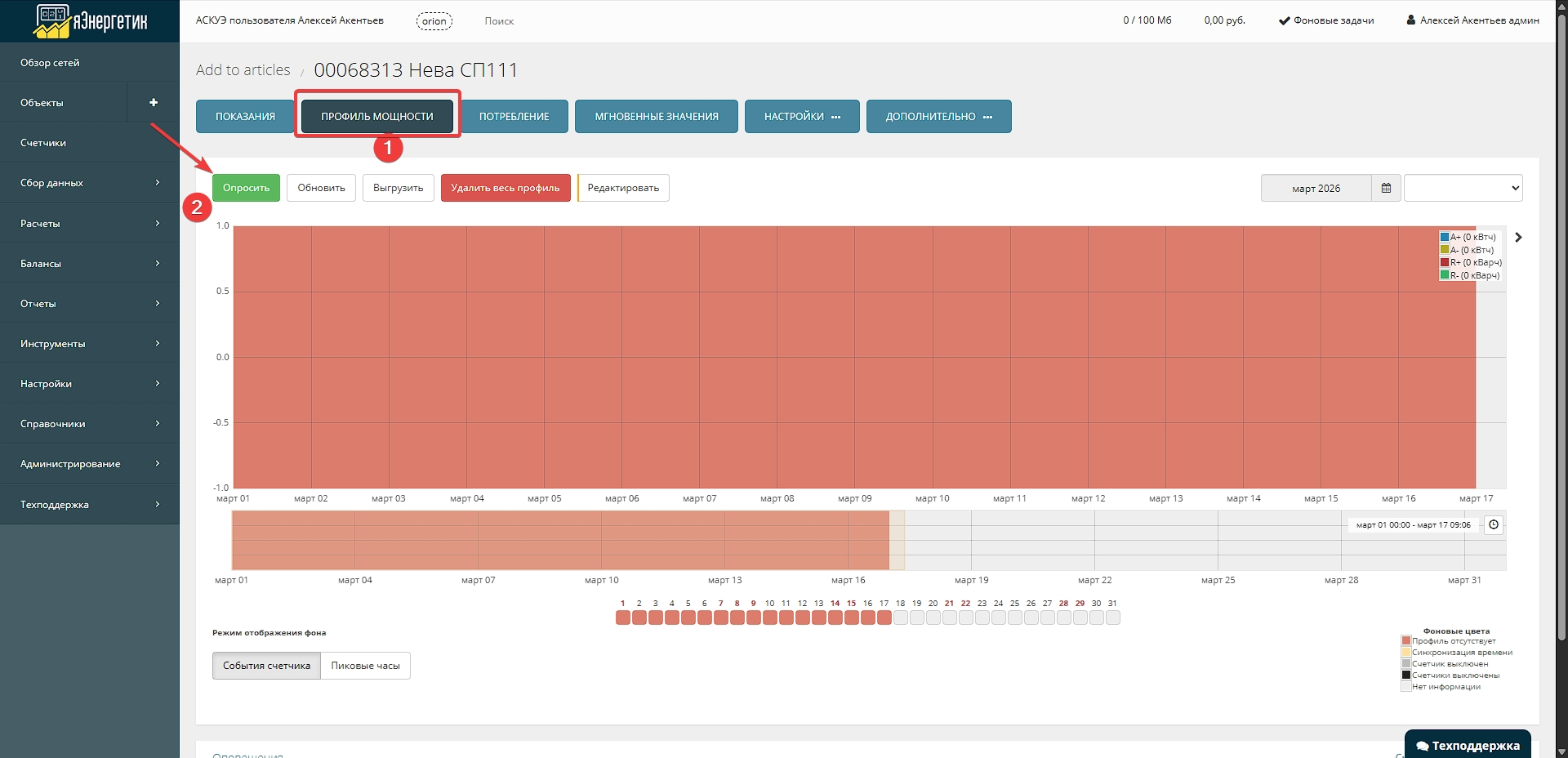

Теперь попробуем собрать профиль мощности (видно, что профиля нет, он отображается красным) и нажимаем опросить:
Спустя некоторое время, профиль пришел и отобразился:
Мгновенные значения

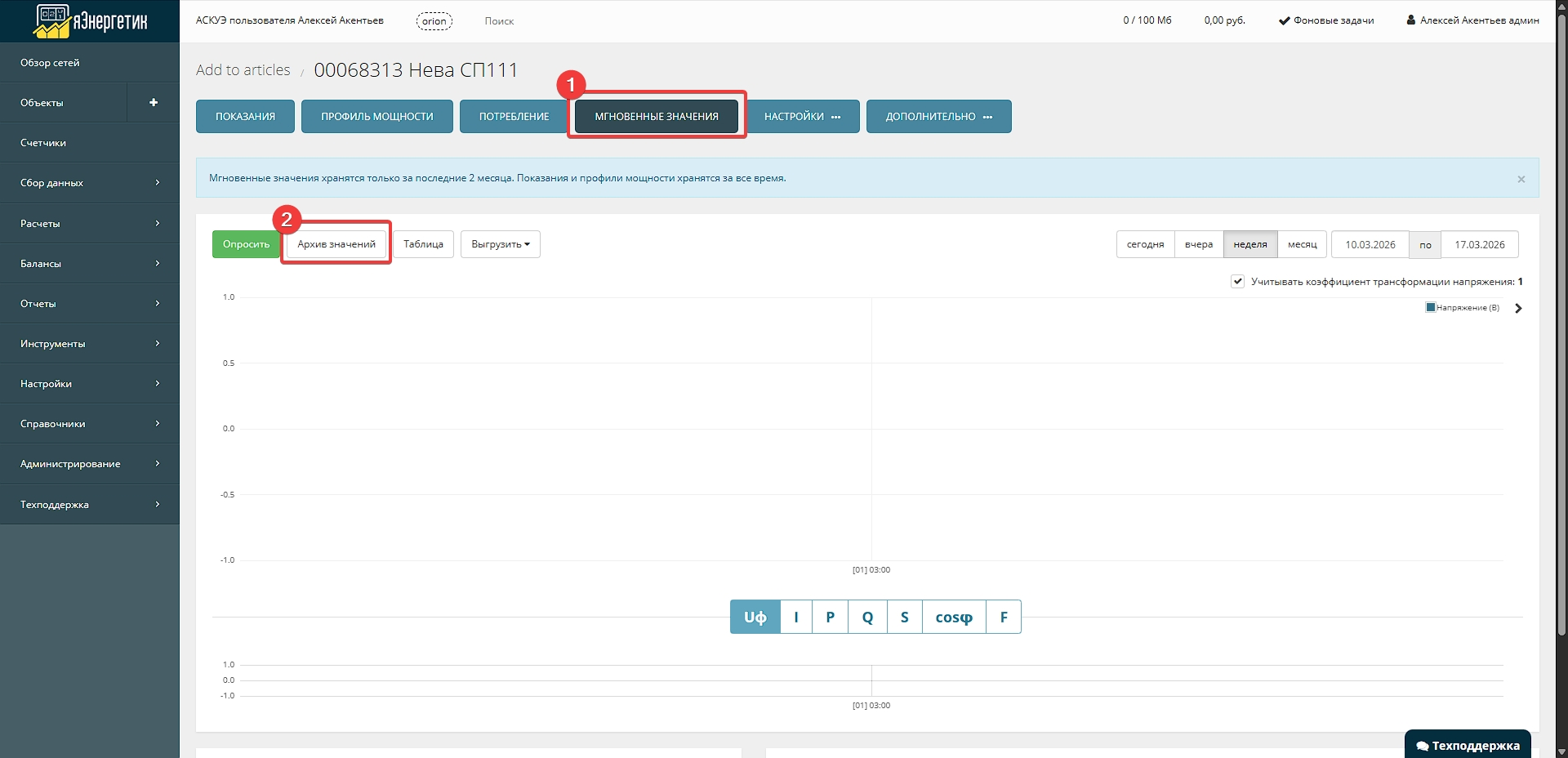

Самое время перейти к мгновенным значениям (далее - МЗ) и показать как собирать оттуда архивы:
P.S: т. к. цифровые двойники опрашиваются по Lorawan и в ЛК Лартех собираются в журналах МЗ, то было принято решение реализовать сбор архива МЗ из этих журналов (в т.ч. по расписанию)
Т.к. счетчик тестовый, то журналов МЗ не будет. Чтобы ЛК Лартех собирал МЗ, надо попросить ТП Лартеха включить опрос журналов МЗ в их планировщик.

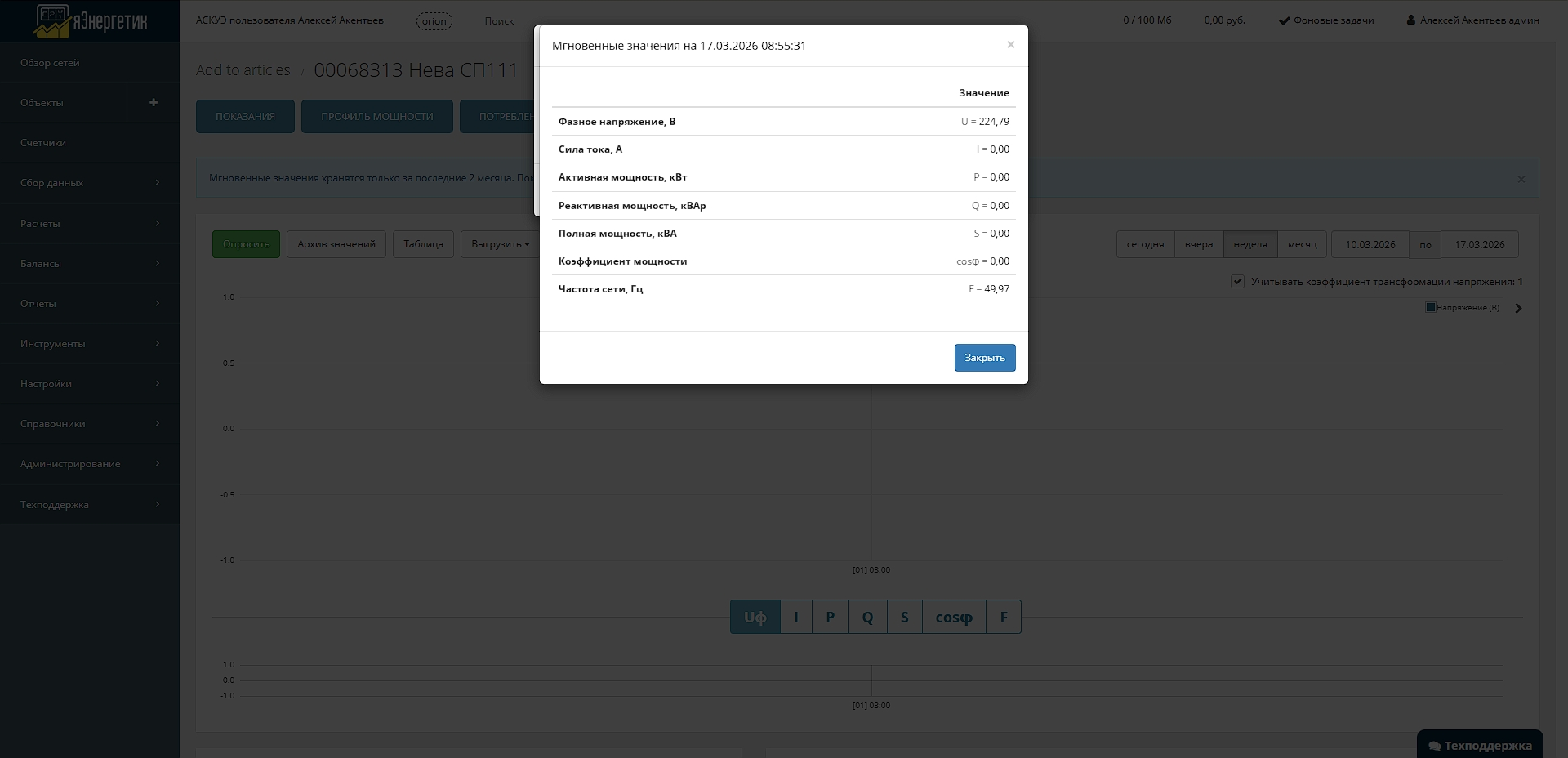

На момент выхода статьи ещё доступна кнопка «опросить» во вкладке «Мгновенные значения», после того как мы её нажали, показания пришли принудительно, выглядит это так:
Журналы

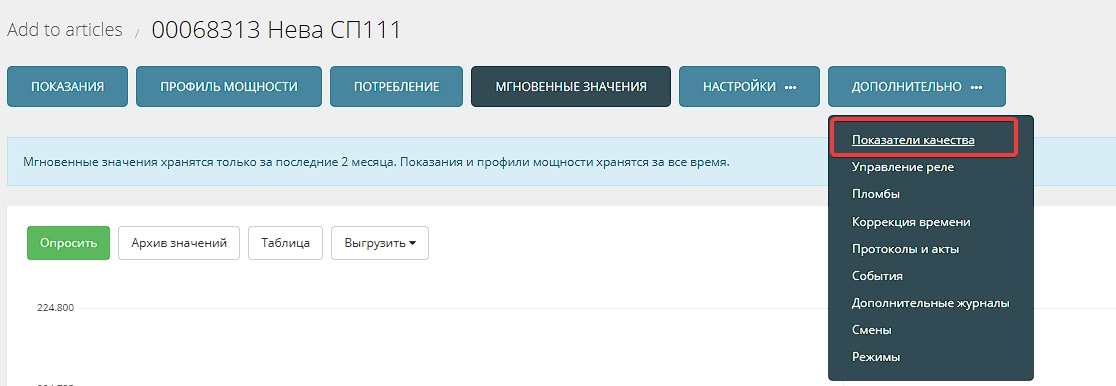

Для опроса журналов показателей качества, переходим в «дополнительно» — «показатели качества»:

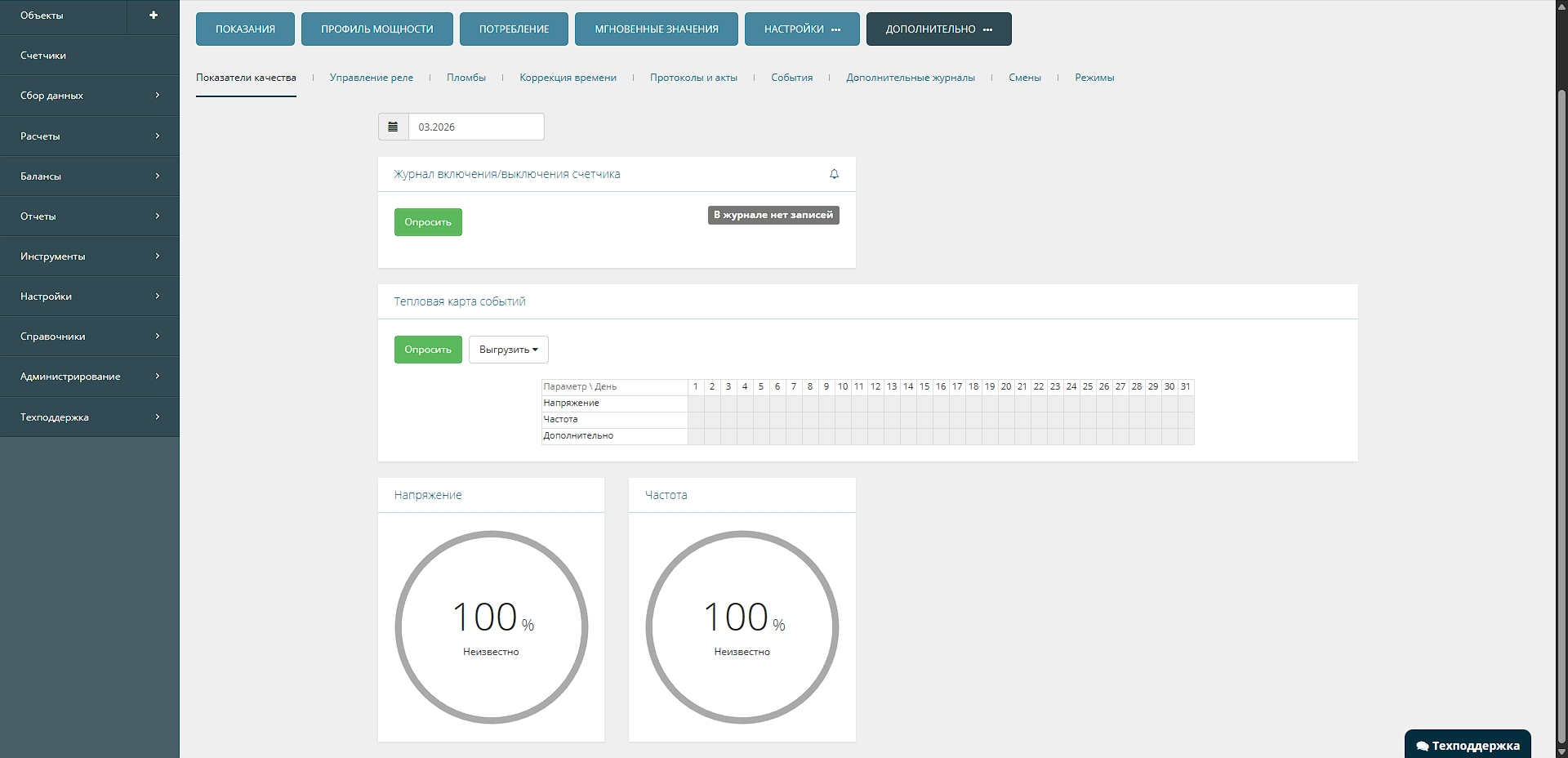

Тут можно собрать журналы включения-выключения и тепловую карту событий, которая покажет выхода за пределы напряжения или частоты (счетчик тестовый, журналов нет):
Управление реле

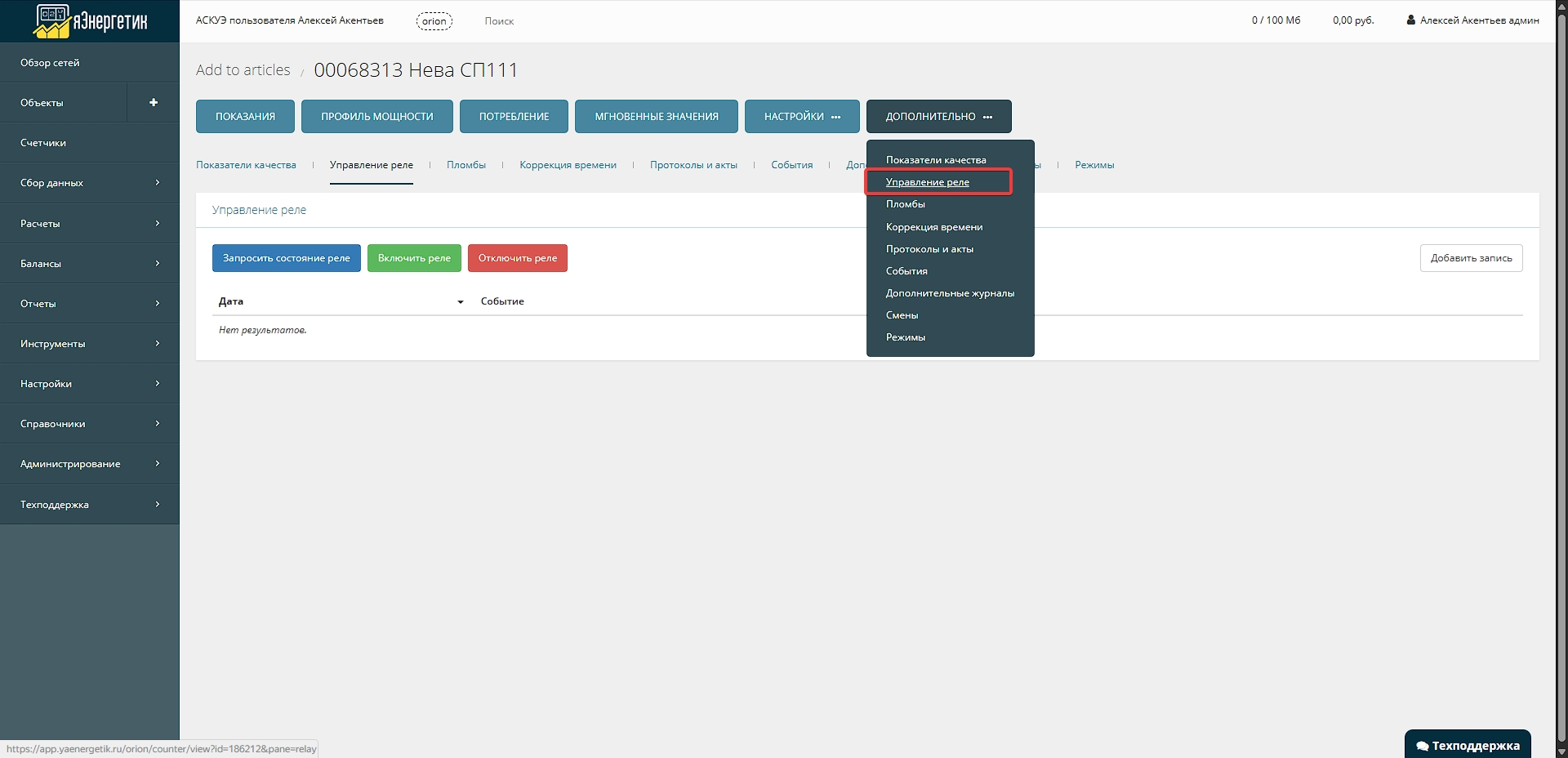

Также, реализовано управление реле, вот так можно туда перейти:
Нажимаем кнопку «запросить состояние реле»:

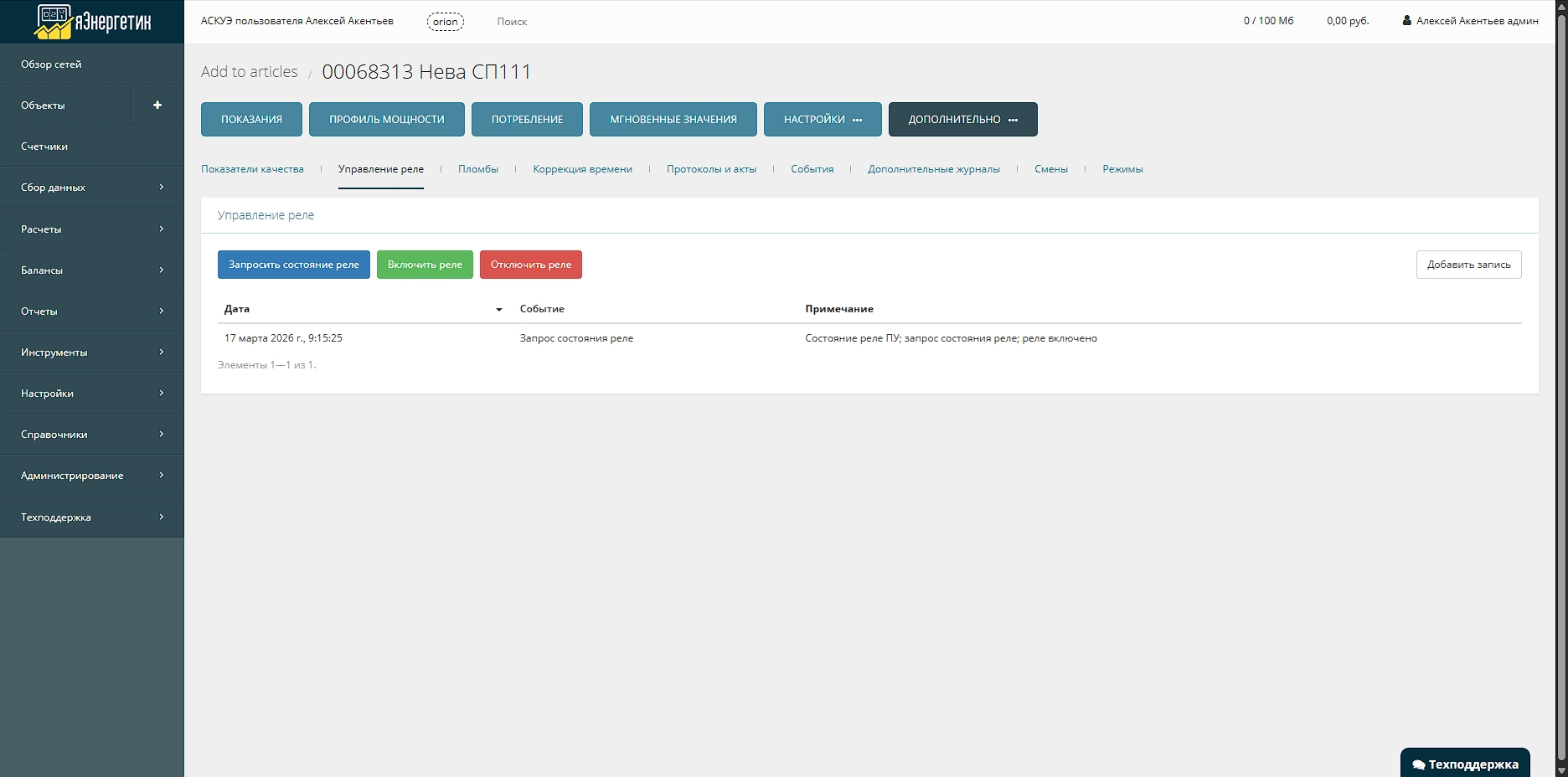

Реле включено, запрос прошел успешно:
Расписания

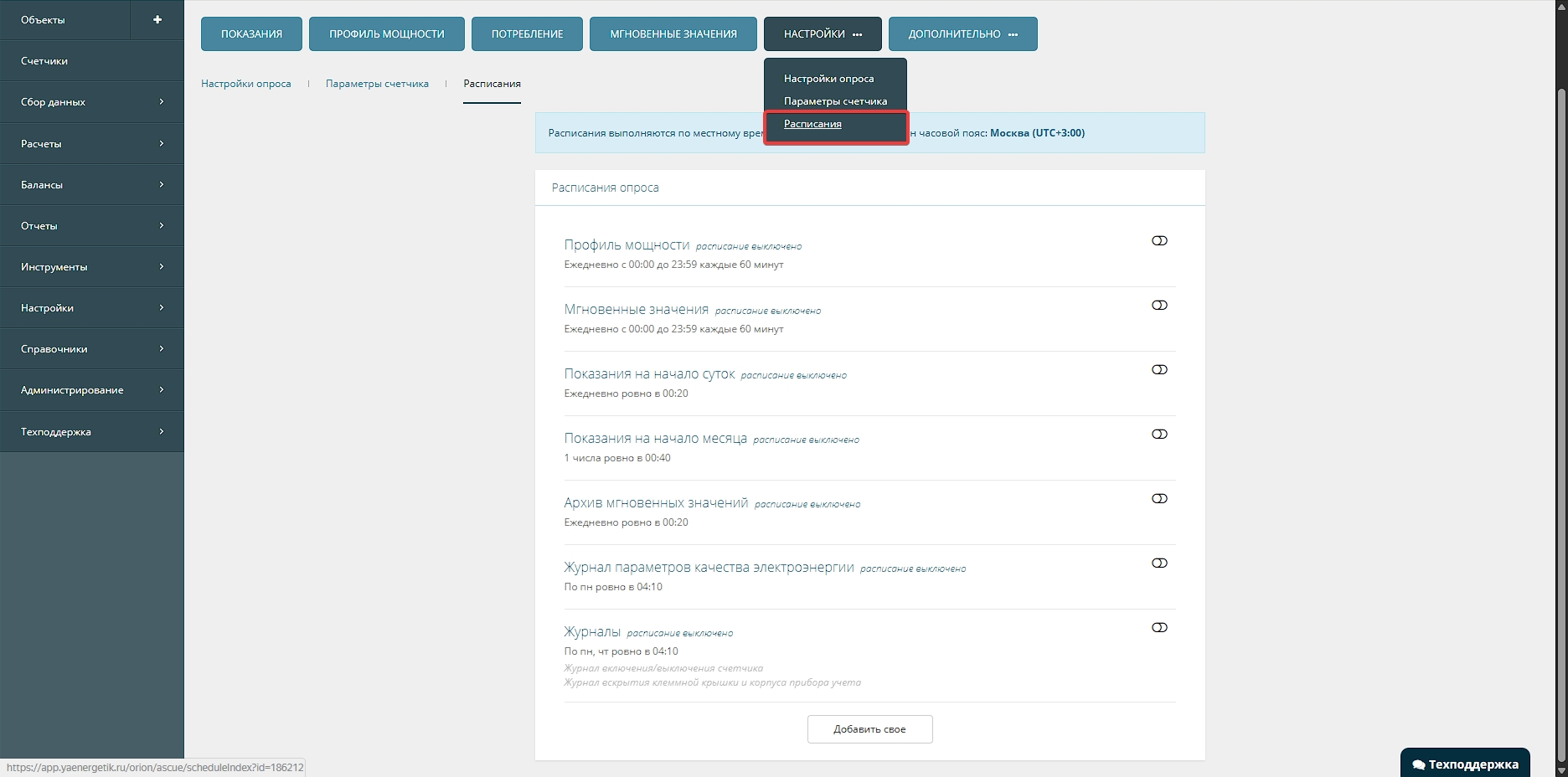

Расписания доступны по вкладке «настройки» - «расписания»:

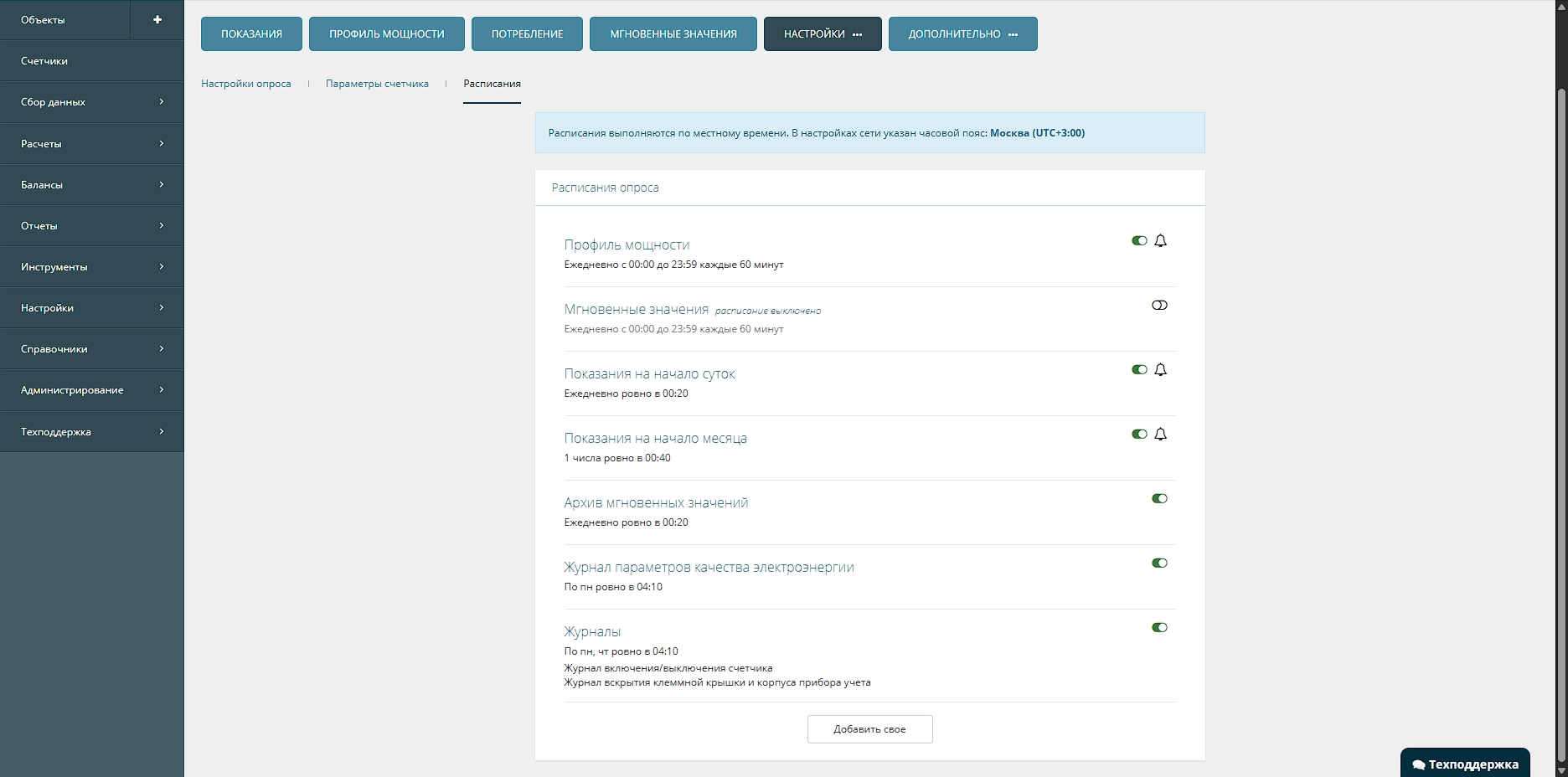

Включаем раписания, после этого счетчик будет присылать данные (при наличии их в ЛК Лартех) в яЭнергетик.
Синхронизация времени не реализована, т. к. за синхронизацию времени отвечает ЛК Лартех.
Была проделена большая работа:
1. Оптимизировано построение профиля мощности для цифровых двойников
2. Изучен сбор мгновенных значений
3. Увеличены таймауты до 150 секунд
4. Созданы новые сущности (цифровые двойники)
5. Реализован сбор журналов с ЛК Лартех и управление реле
