Показатели качества электроэнергии

Качество электрической энергии — степень соответствия параметров электрической энергии их установленным значениям. В свою очередь, параметр электрической энергии — величина, количественно характеризующая какое-либо свойство электрической энергии. Под параметрами электрической энергии понимают напряжение, частоту, форму кривой электрического тока. Качество электрической энергии является составляющей электромагнитной совместимости, характеризующей электромагнитную среду.

Википедия даёт чёткое, ёмкое, но достаточно сухое определение.

Для простоты и понятности будем считать, что качественная электроэнергия - это электрическая энергия, параметры которой находятся в пределах установленных нормирующими документами.

Если показатели качества выйдут из установленных норм, это может привести к негативным последствиям:

  • Увеличению расходов на электричество и потерь в сетях.
  • Снижению надёжности работы или выход из строя оборудования.
  • Нарушению технологических процессов.

Показатели качества определены в ГОСТ 32144-2013.

Контроль показателей качества электроэнергии

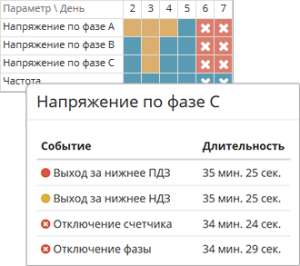

АСКУЭ "яЭнергетик" зафиксирует нарушения в электроснабжении и сформирует претензию для подачи поставщику электроэнергии.
Контроль качества электроэнергии

Теперь давайте разберём основные критерии оценки:

  • Отклонения напряжения определяет величину, при которой потребители могут функционировать без сбоев. От 220В нижний нормальный предел - 209В, в верхний - 231В, для 360В - 342В и 378В, соответственно.
  • Размах изменения входного напряжения представляет собой разность величин действующей и амплитудной. Замеры производят за цикл перепада параметра.
  • Доза фликера подразделяется на кратковременную (10 минут) и длительную (2 часа). Обозначает степень восприимчивости человеческого глаза к мерцанию света, причиной которого стало колебание питающей сети.
  • Импульсное напряжение описывается временем восстановления, имеющего разную величину в зависимости от причины возникновения скачка.
  • Коэффициенты для оценки качества питающей сети: по искажению синусоидальности, значения временного перенапряжения, гармонических составляющих, несимметричности по обратной и нулевой последовательностях.
  • Интервал провала напряжения определяется периодом восстановления параметра, установленного в ГОСТ.
  • Отклонение питающей частоты приводит к повреждениям электрических частей и проводников.

Отклонения входного напряжения

Показатели качества электроэнергии стараются сделать соответствующими установленным номиналам, прописанным в законодательных актах. Внимание уделяется погрешностям, возникающим при замерах U и F. Если имеются погрешности, то можно обращаться в надзорные органы, чтобы привлечь к ответственности поставщика электричества.

Общие требования к качеству электроэнергии включают параметр отклонения питающего напряжения, который подразделяют на две группы:

  • Нормальный режим, когда отклонение составляет ±5%.
  • Предел допустимого режима установлен для колебаний ±10%. Для сети 220В минимальный порог 198В и максимальный 242В, а для 360В - 324В и 396В, соответственно.

Восстановление напряжения должно происходить не дольше 2 минут.

S3p1

Отклонение частоты

Соблюдение частоты в определенных границах одно из необходимых требований потребителей. При снижении показателя на 1 %, потери составляют более 2 %. Это выражается в экономических затратах и снижение производительности предприятий. Для обычного человека это приводит к повышенным суммам оплаты за электричество.

Скорость вращения асинхронного двигателя напрямую зависит от частоты питающей сети. Нагревающие ТЭНы имеют меньшую производительность при снижении частоты меньше 50 ГЦ. При завышенных значениях может происходить их повреждение, либо проблемы с другими механизмами, не рассчитанных на высокий момент вращения.

Отклонение частоты может повлиять на работу электроники. Так на экране телевизора возникают помехи при изменении показателя на ±0,1Гц. Кроме визуальных дефектов, возрастает риск вывода из строя микроэлементов. Методом борьбы с отклонениями качества электроэнергии выступает введение резервных питающих узлов, позволяющих в автоматическом режиме восстанавливать напряжение в установленные промежутки времени.

Принято считать, что отклонением частоты является усреднённая за 10 минут разность между фактической величиной основной частоты и её номинальной величиной. При этом допускаются:

  • в нормальном режиме работы отклонения не более 0,1 Гц;
  • кратковременные отклонения не более 0,2 Гц.

S3p2

Оповещения о критических параметрах

С помощью АСКУЭ яЭнергетик Вы можете получать уведомления о критических параметрах электроэнергии. Для этого нужно нажать кнопку "Добавить новое" в блоке оповещения у необходимого рпараметра. Далее указывается адрес электронной почты, параметры по каждой из фаз и режим отправки уведомлений.

S3p3

После сохранения, когда параметр опустится ниже или поднимется выше указанного, на почту придёт оповещение, и Вы сможете принять меры для минимизации потерь производства.

Заключение

Следите за качеством электроэнергии! Если вовремя обнаружить нарушения, можно избежать множества проблем: поломку приборов и оборудования, аварии и простои.

АСКУЭ яЭнергетик поможет контролировать качественные параметры, вовремя принимать меры, а если вы понесёте какие-либо потери по вине поставщика электроэнергии, поможет доказать факт некачественного электроснабжения и возместить ущерб.

Хотите получать вовремя новости о выходе статей в нашем блоге? Подписывайтесь на телеграм-канал yaenergetikru
Статья является объектом авторского права ООО "Технологии энергоучета". Запрещается любое использование текста и материалов данной статьи без указания источника: яЭнергетик.рф или yaenergetik.ru
