Любые потребители или сетевые организации могут столкнуться с тем, что нагрузка на объекте приводит к существенным переплатам и штрафам по превышению договорной мощности или к повышенному износу оборудования и электрической сети.
Команда яЭнергетик успешно решила эту проблему!
Можно контролировать нагрузку двумя путями:
- по профилю мощности;
- по мгновенным значениям;
Контроль по профилю мощности

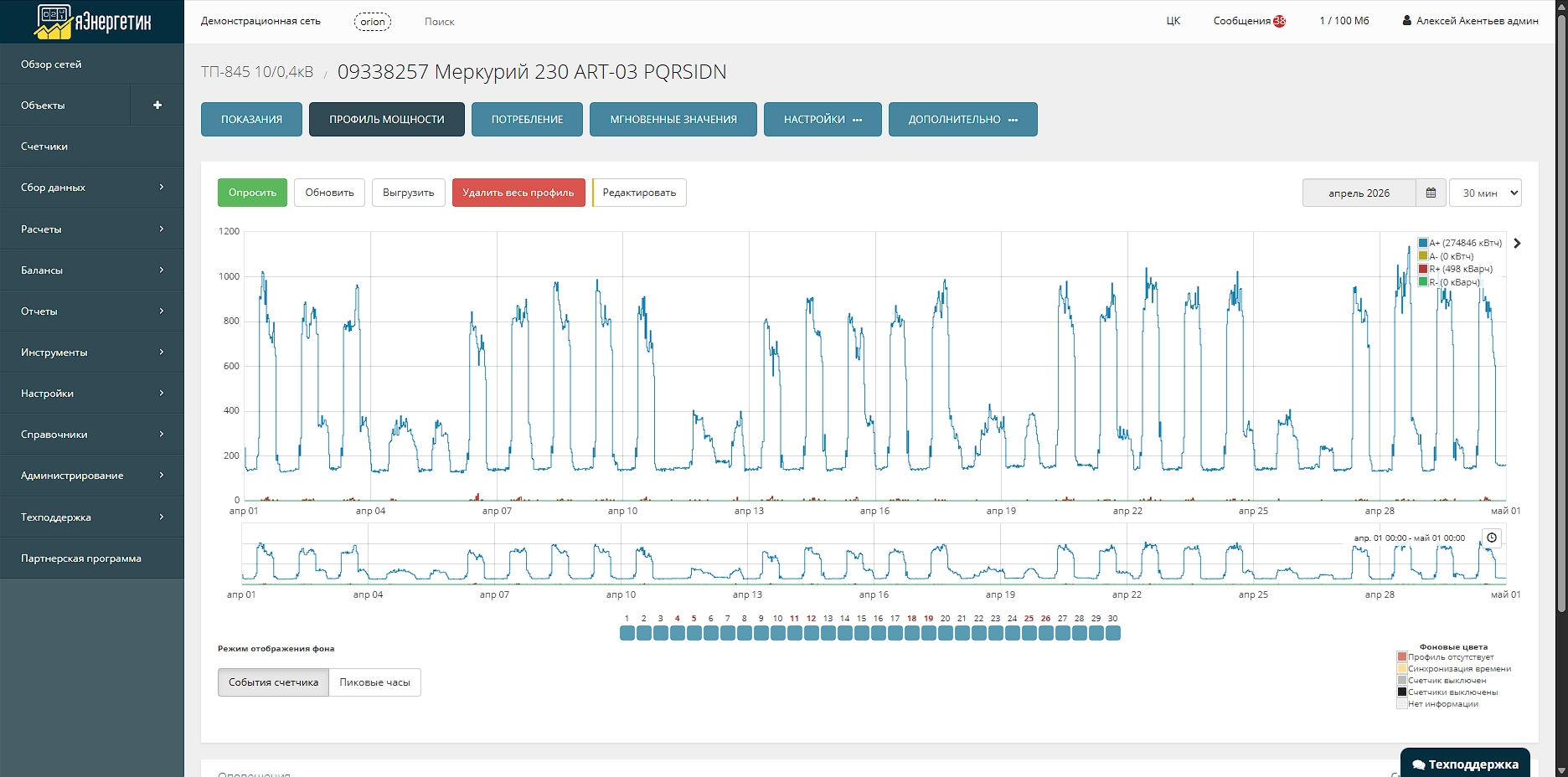

Счетчик накапливает данные за интервал (чаще 30 или 60 минут) и возвращает усредненную мощность за период. Наша система эти данные собирает и выводит на графике:

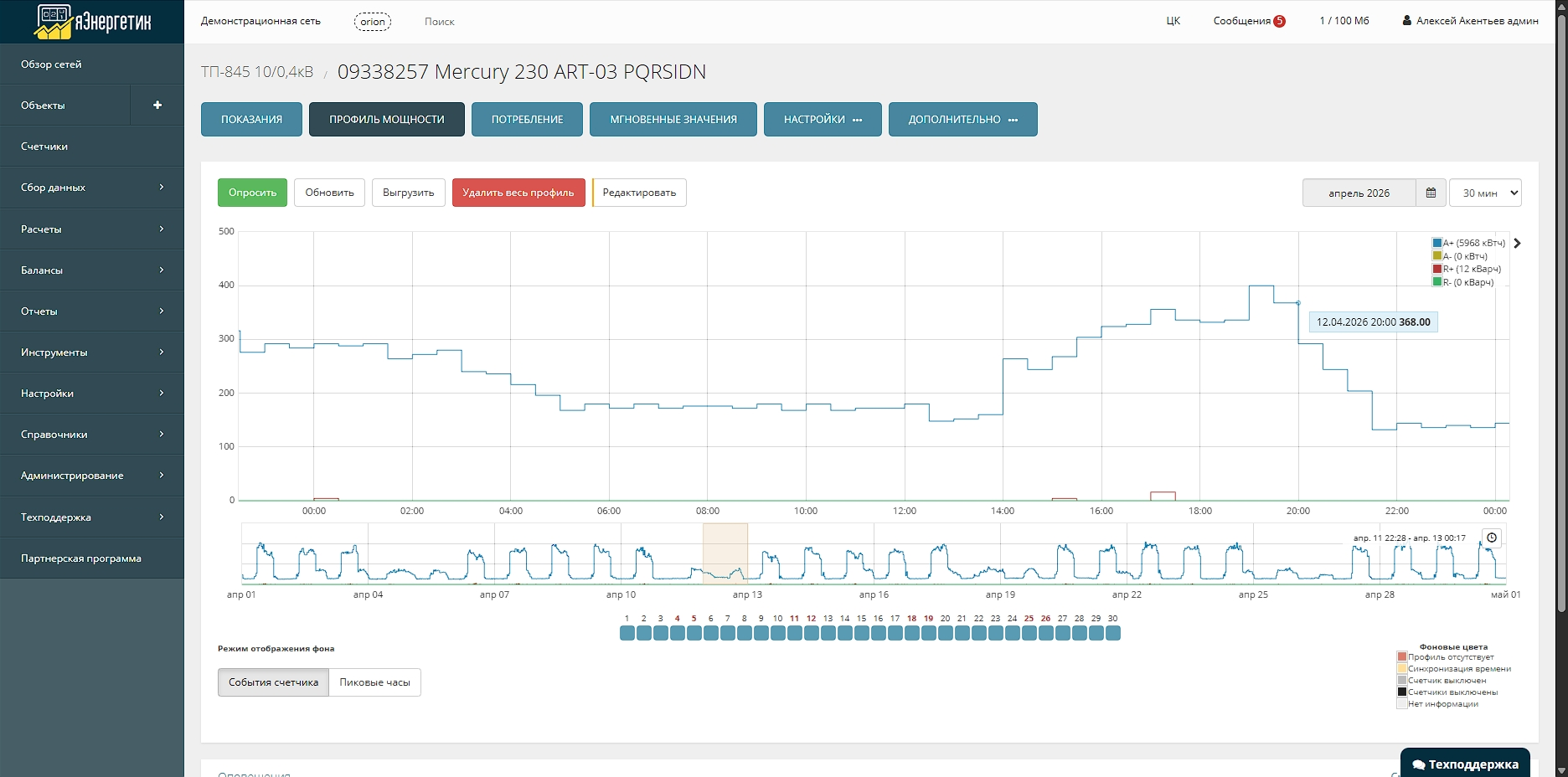

Так как график непрерывный, он имеет ступенчатую структуру. Это наглядно видно, если приблизить срезы:
Преимущества:
-
Мощность непрерывно фиксируется счетчиком, и, если в какой-то момент времени мощность будет слишком высокой, срез отреагирует увеличением;
-
По профилю мощности можно получить более выгодный тариф;
-
Профиль мощности хранится в памяти счетчика, и в случае временных сбоев связи данные не теряются, они будут получены при восстановлении связи;
-
По графику профиля мощности можно легко отследить превышения максимально допустимых договорных значений по мощности или аномально большую нагрузку в периоде;
-
Профиль мощности в облачной версии хранится 5 лет (в коробочной версии срок определяет пользователь)
Недостатки:
-
Срез профиля мощности показывает среднюю мощность на интервале, которая может не показать сильный кратковременный скачок. На графике просто увеличится усредненное значение мощности. Одно из решений - можно перейти на поминутный сбор среза, но не все приборы учета такую функцию поддерживают;
-
В профиле фиксируется суммарная по фазам мощность – нельзя понять распределение нагрузок по фазам;
-
Задержка с получением данных. Значение мощности не получить в моменте: мощность участвует в расчете среднего за период значения, которое может быть опрошено только по окончании периода усреднения. Такой опрос по расписанию происходит раз в час.
Контроль по мгновенным значениям

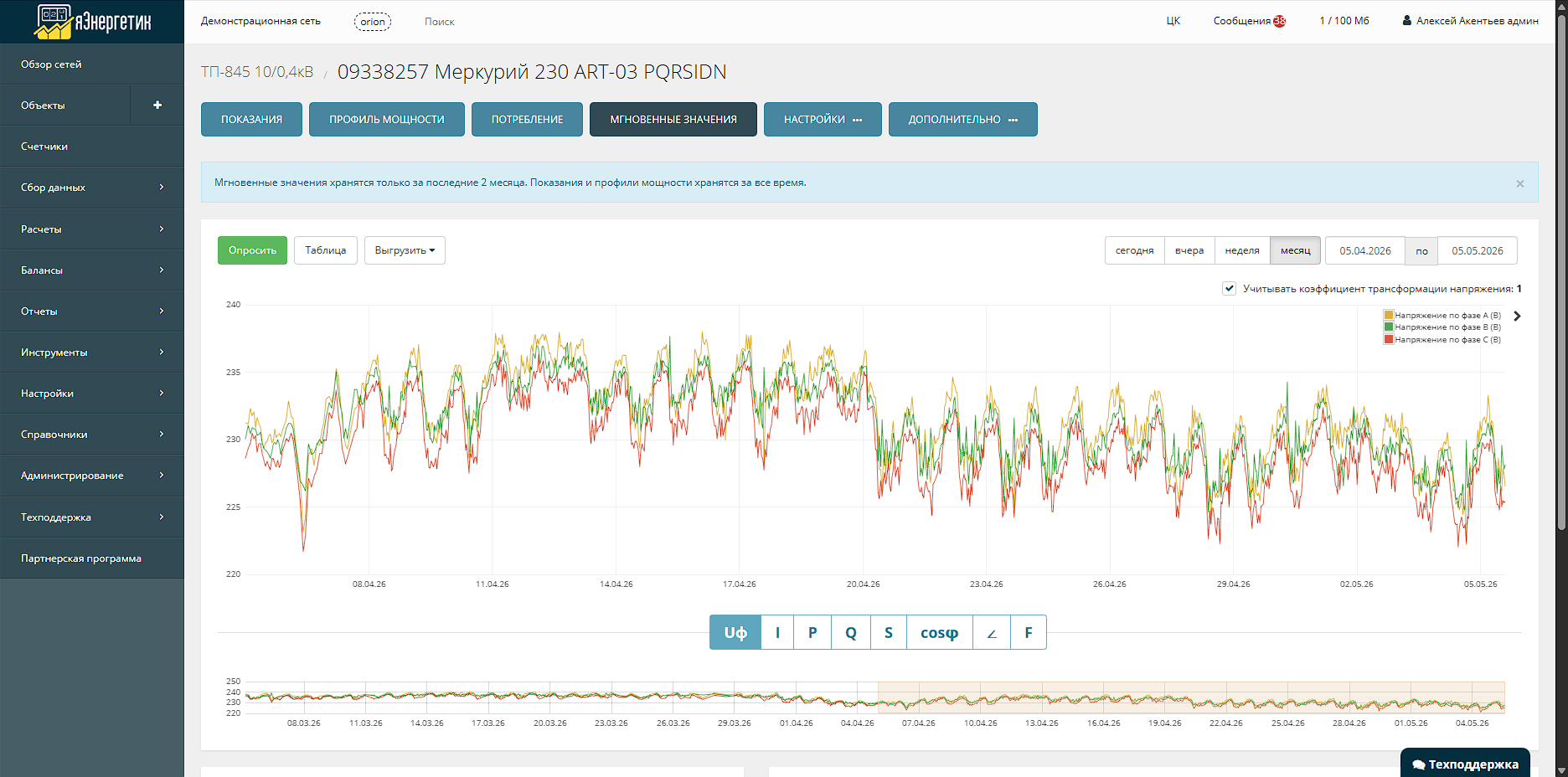

Со счетчика собираются данные параметров электроэнергии, которые фиксируются счетчиком, но в нем не сохраняются. Система собирает эти значения и выводит на графике:

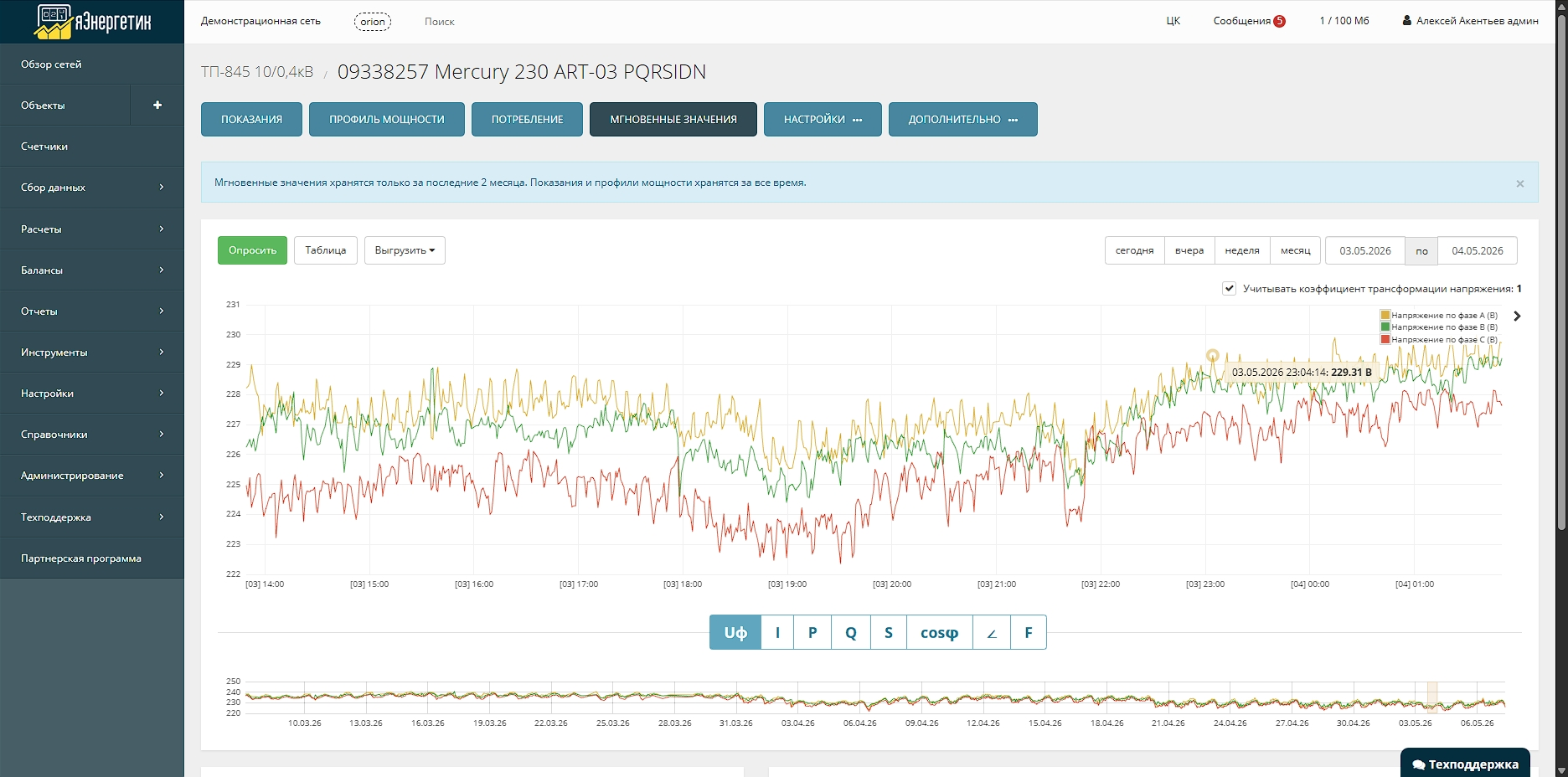

График имеет линейную структуру для упрощения визуального восприятия, хотя более правильным было бы отображение в виде множества точек, не соединенных между собой линиями. Это связано с тем, что каждый раз мощность фиксируется в момент опроса, а что происходит между опросами – неизвестно:
Преимущества:
-
Мгновенные значения имеют несколько величин, а не только мощность. Можно анализировать множество параметров (напряжение, силу тока, активную мощность, полную мощность, частоту и так далее);
-
Мощности демонстрируются пофазно, и вы можете анализировать и предотвращать проблемы, связанные с несимметричной загрузкой;
-
У нас существуют уведомления, если какой-то параметр из МЗ стал выше или ниже определенного порога. Т.е. можно быстро отреагировать и увидеть аномалии в работе;
-
Через МЗ можно увидеть кратковременные пики, которые не увидеть при опросе профиля мощности (кроме случаев с профилем раз в минуту);
-

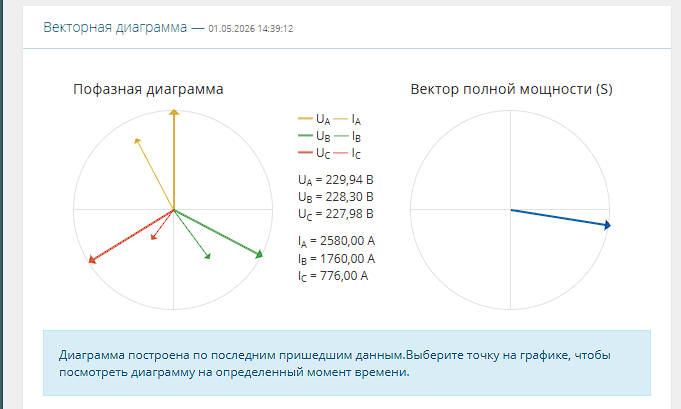

Строится векторная диаграмма, которая показывает, правильно ли подключены фазы, а также строится вектор полной мощности:
Недостатки:
-
При опросе раз в минуту более высокая нагрузка на серверы опроса, и применяется более дорогой тариф на использование системы;
-
Собирается много разных значений, которые нужно правильно интерпретировать, чтобы увидеть аномалии;
-
Информация между опросами мгновенных значений неизвестна и нигде не фиксируется;
-
Информация о мгновенных значениях не сохраняется в памяти счетчика и не накапливается в системе при проблемах связи со счетчиком;
-
В облачной версии яЭнергетик мгновенные значения хранятся всего 2 месяца, тогда как в коробочной версии срок хранения задает пользователь.
Контроль нагрузок на объекте

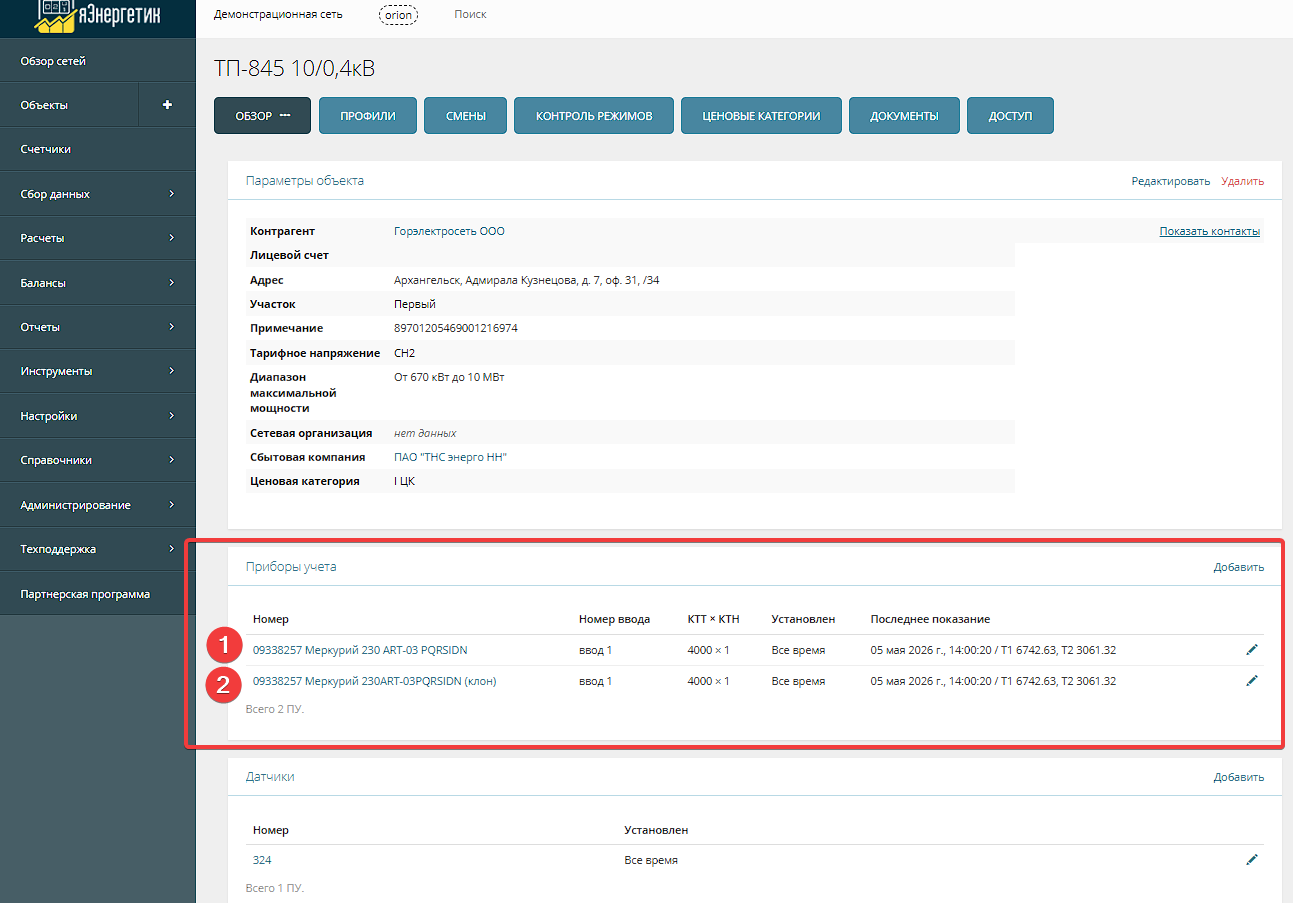

В объектах можно добавить 2 и более счетчика. Система контролирует суммарную мощность, именно она важна для соблюдения контрактных условий технологического присоединения. Пример 2-х счетчиков на объекте:

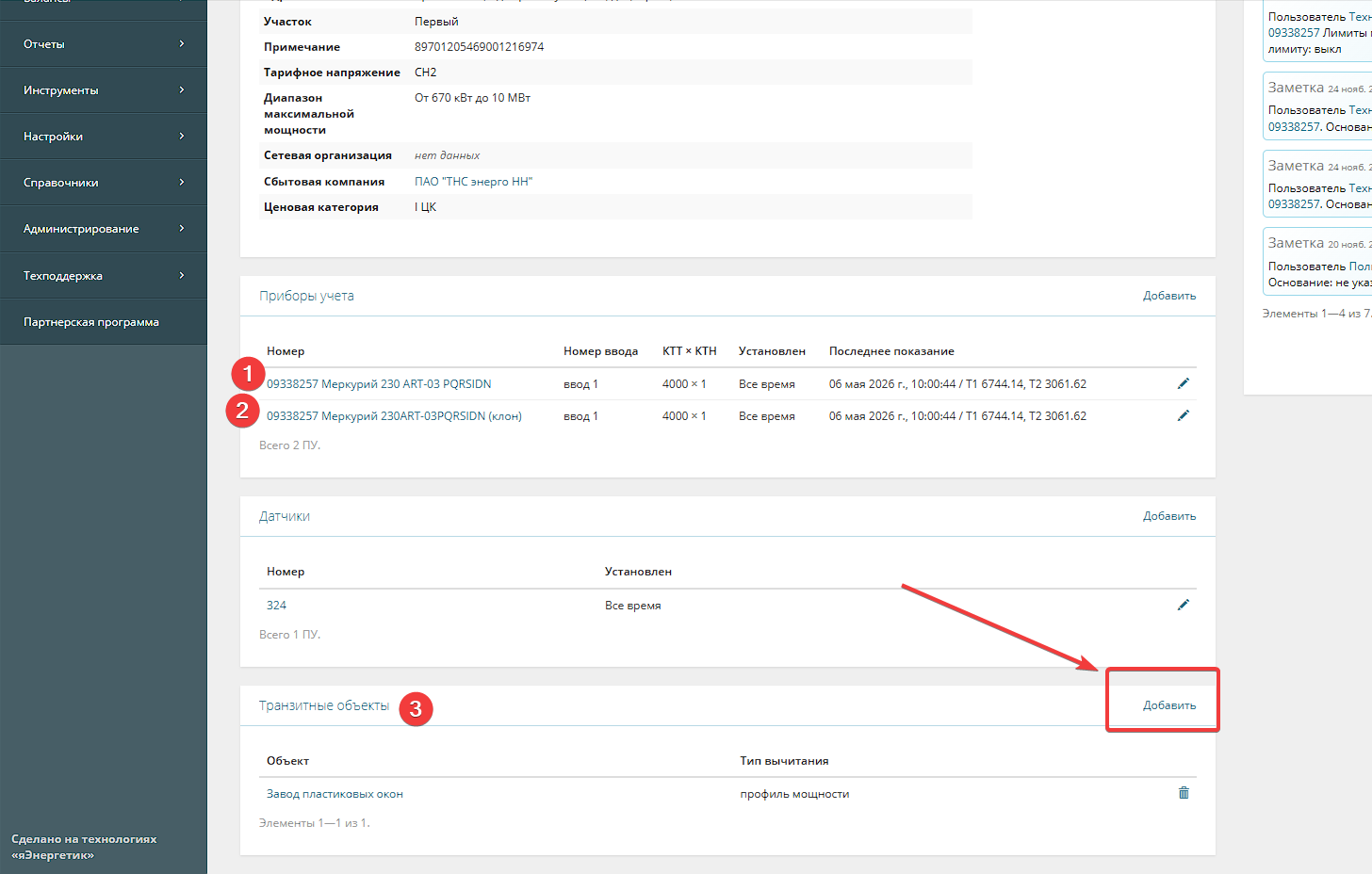

Для сетевой организации или предприятия с арендаторами может быть важна общая нагрузка на трансформатор или вводной автомат. яЭнергетик автоматически рассчитывает этот суммарный показатель, вычитая "транзит" субабонентов. Вы всегда видите реальную загрузку вашей сети и можете доказать любому потребителю, что именно он стал причиной превышения. Вот где можно задать транзитные объекты:
Расчетный модуль может выявлять в системе нарушения, они будут подсвечиваться в системе красным цветом.

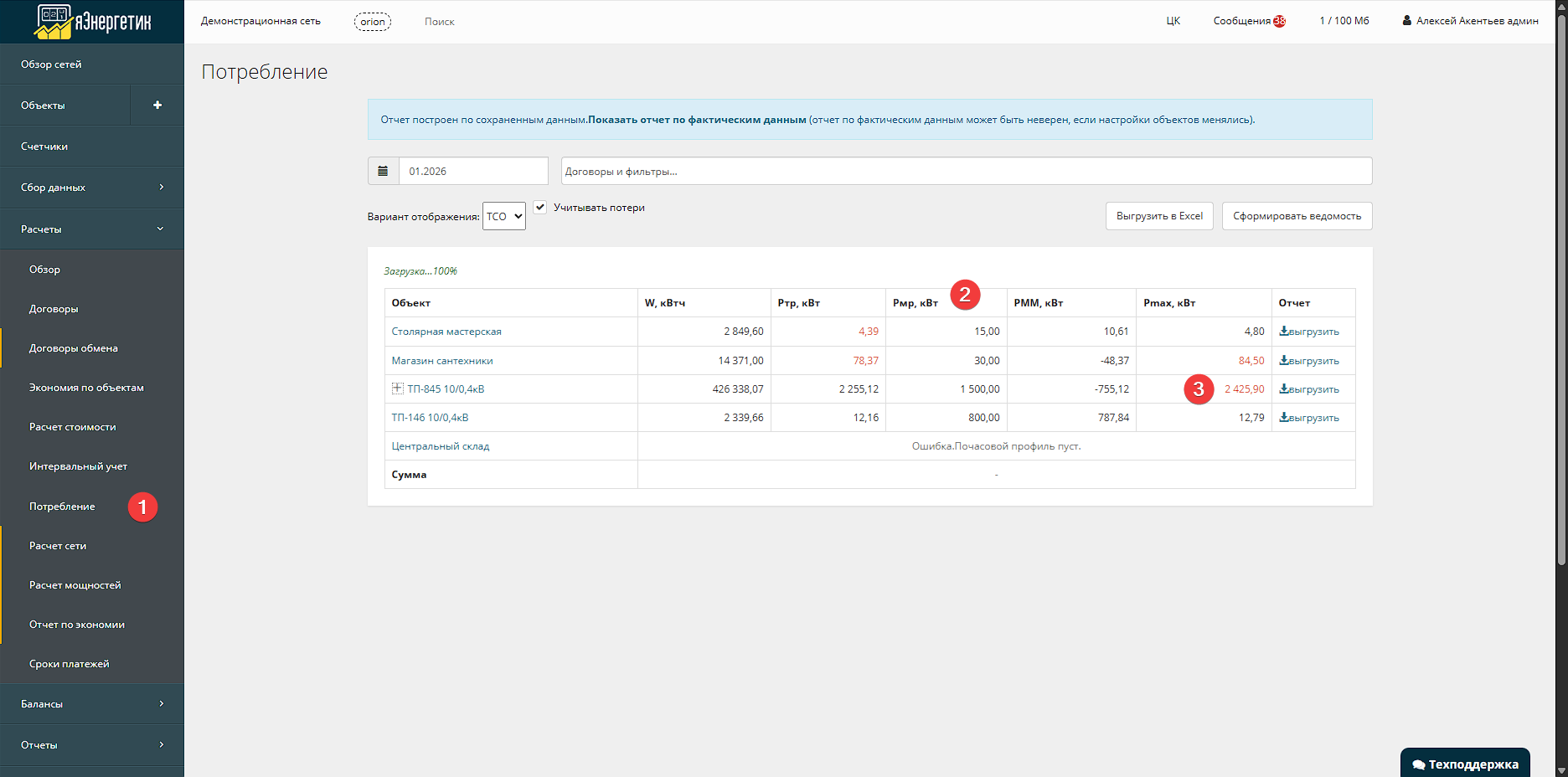

Например, разницу между фактической мощностью и контрактной мощностью:
1. Сюда можно зайти через Расчеты — Потребление, выбрав вариант отображения ТСО
2. Контрактная (максимально-разрешенная) мощность – та, что выделена потребителю по договору технологического присоединения.
3. Фактическая мощность – максимальное значение профиля мощности, зафиксированное в расчетном периоде.
Также, на графике профиля мощности объекта отображается линия максимально разрешенной мощности на объекте (если она указана в параметрах объекта), которая наглядно показывает, были ли превышения по мощности на объекте:
Кейсы по контролю нагрузки
Рады представить успешные кейсы компаний, которые воспользовались нашими расчетными инструментами:
-
ТСО теряла деньги, не успевая отслеживать потребителей, чье потребление превышало разрешенную мощность, но после внедрения мониторинга профиля мощности в яЭнергетик, наладила контроль максимально-допустимых мощностей по потребителям. Система стала автоматически фиксировать превышения. За счет этого они увеличили выручку путем увеличения договоров на технологическое присоединение по увеличению контрактной мощности.
-
Аномально высокое потребление сети Тэмплбар в нерабочие часы. График профиля мощности не снижался, счета за электричество безосновательно росли.
Функционал смен выявил системную причину — оставленное включенным кухонное оборудование (плиты, печи) после ухода персонала. Контроль нагрузки в нерабочее время позволил полностью исключить такие инциденты. -
Бухгалтер предприятия обнаружила незаконное подключение к своей сети, контролируя мощность во внерабочее время (https://yaenergetik.ru/blog/keis-obnaruzhenie-levogo-podklyucheniya-ot-elektroseti-predpriyatiya/)
-
Компания Антарес, заключив договор на управление спросом наладила поминутный анализ ПМ для обеспечения требований поставщика по снижению мощности. Это позволило поддерживать нагрузку строго в установленных пределах без ущерба для производства, получая дополнительное вознаграждение от поставщика за выполнение указаний по снижению мощности потребления.
-
Водоканал города Клин изменил режимы работы водонасосных станций, исключив потребление в пиковые часы скважинными насосами. В часы дешевой электроэнергии происходит наполнение резервуаров, а в пиковые часы происходит расходование накопленной воды. Такой режим работы позволил снизить затраты на электроэнергию до 59%. Система яЭнергетик обеспечивает непрерывный контроль мощности потребления, предотвращая потребление в пиковые часы.
-
Энергетик офисного центра нашел неочевидную причину отключений с помощью поминутного мониторинга (https://yaenergetik.ru/blog/keis-obnaruzhenie-istochnika-otklyuchenij-i-sbor-dokazatelnoj-bazy/)
