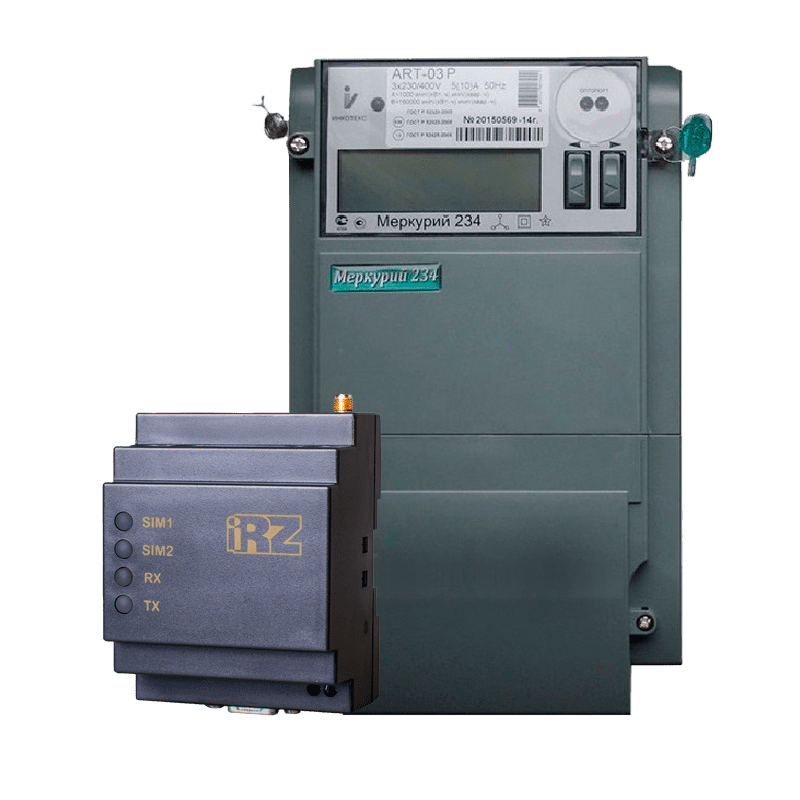

Меркурий 234 ART-0X + iRZ ATM2-485
Меркурий 234 ART-0X + iRZ ATM2-485

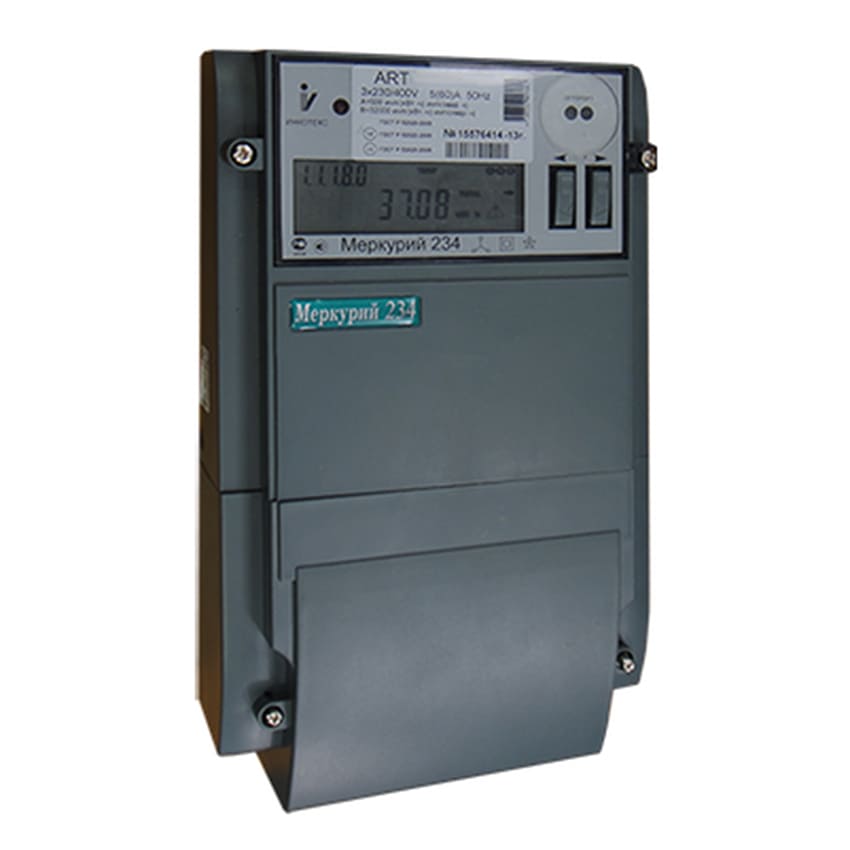

Меркурий 234 ART-0X
iRZ ATM2-485
iRZ ATM2-485

АСКУЭ для трёхфазных сетей на базе счётчика Меркурий 234 ART

Трёхфазный счётчик Меркурий 234 ART-0X P 6 400 ₽
GSM/GPRS модем iRZ ATM2-485 4 600 ₽
Антенна Antey 906 для GSM модема 860 ₽
Блок питания ACC-PS02 360 ₽
SIM-карта с абонентской платой 0 ₽
Лицензия АСКУЭ яЭнергетик на 12 месяцев 2 160 ₽
ИТОГО:
14 380 ₽
Доставка по всей России
Оборудование настроено и готово к работе
Если не заработает - вернём деньги
Затраты на связь берём на себя
Гарантия 3 года

После подключения Вы сможете

  • Собирать текущие показания онлайн
  • Видеть потребление электроэнергии по часовым срезам
  • Формировать и направлять в энергосбыт отчеты с показаниями или почасовым потреблением
  • Анализировать качество электроэнергии
  • Получать оповещения о критических параметрах электроэнергии

Что произойдёт после заказа

1.
Мы свяжемся с Вами, уточнить детали заказа. Будет выставен счёт.
2.
После оплаты подготовим и настроим оборудование.
3.
В течение 24 часов отправим полный комплект до терминала транспортной компании в вашем городе.
4.
Монтаж может выполнить любой электрик, инструкция по подключению счетчика и модема будут в комплекте.
5.
После подключения модема данные со счетчика можно собирать удаленно, логин и пароль для доступа в АСКУЭ будут в комплекте.

Оставьте заявку

Наш оператор ответит на любой, интересующий Вас вопрос

Технические характеристики

Меркурий 234 ART-0X P
Класс точности (актив./реактив.)
- трансформаторного включения 0,5S/1,0
- непосредственного включения 1,0/ 2,0
Номинальное напряжение, В
- трансформаторного включения через ТН и ТТ 3*57,7/100
- непосредственного включения 3*230/400
Установленный диапазон рабочих напряжений, В 207 ... 253 (при UНОМ=230)
Расширенный рабочий диапазон напряжений, В 184 ... 264
Предельный рабочий диапазон напряжений, В 0 ... 264
Номинальный (максимальный) ток, А
- трансформаторного включения 5 (10)
 - непосредственного включения 5 (60); 5 (100)
Частота сети , Гц 49 ... 51
Максимальный ток для счётчиков трансформаторного включения в течении 0,5 сек, А 40
- для IМАКС=10А 200
Максимальный ток для счётчиков прямого включения в течении 10 мсек, А
- для IМАКС=60А 1800
- для IМАКС=100А 3000
Стартовый ток (чувствительность), А
- для IНОМ(МАКС)=5(10)А,  UНОМ=57,7 или 230B 0,005
- для IНОМ(МАКС)=5(60)А,     UНОМ=230B 0,020
- для IНОМ(МАКС)=5(100)А,  UНОМ=230B 0,020
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
- для UНОМ=57,7 1,0 / 2,0
- для UНОМ=230 1,0 / 9,0
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса PLC-II не более, Вт/ВА 1,5 / 24
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса GSM/RS485 не более, Вт/ВА 4 / 5
Напряжение внешнего резервного питания (для модификаций с литерой "P"), В +12B
Полная мощность, потребляемая цепью тока не более, В*А 0,3
Количество тарифов 1 ... 4
Количество тарифных сезонов (месяцев) 12
Точность хода часов при t=20± 5 °C, с/сутки ± 0,5
Глубина хранения 30-мин срезов энергии, суток 170
Глубина хранения суточных срезов энергии, суток 120
Глубина хранения месячных срезов энергии, месяцев 36
Количество гальванически развязанных импульсных выходов:
- телеметрических 1 (программируемый)
- управления нагрузкой 1
Передаточное число основного/поверочного выхода, имп/кВт, имп/кВар:
- для IНОМ(МАКС)=5(10)А, UНОМ=57,7B (ART-00) 5000/160000
- для IНОМ(МАКС)=5(10)А, UНОМ=230B (ART-03) 1000/160000
- для IНОМ(МАКС)=5(60)А, UНОМ=230B (ART-01) 500/32000
- для IНОМ(МАКС)=5(100)А, UНОМ=230B (ART-02) 250/16000
Сохранность данных при перерывах питания, лет
- постоянной информации 40
- оперативной информации 10
Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Цифровые интерфейсы встроенные оптопорт, RS-485
Скорость обмена, бит/с 300 - 115200
Самодиагностика счётчика есть
Степень защиты корпуса IP51
Диапазон температур, °С от - 45 до +75
Межповерочный интервал, лет 16
Масса,кг не более 1,6
Габариты (длина, ширина, высота), мм 300*174*65
Средняя наработка на отказ, ч 220000
Срок службы не менее, лет 30
Гарантия производителя, лет 3
iRZ ATM2-485

Характеристики аппаратной части

  • GSM/GPRS-модуль — BGS2;
  • коммуникационный интерфейс — RS485/RS422 (разрывной коннектор);
  • разрывной коннектор — RS485/RS422 + 2 GPIO + 1 GPO + Выход 3,3 В;
  • Mini USB для настройки и протоколирования работы модемы;
  • поддержка двух SIM-карт;
  • антенный разъем — SMA;
  • разъем питания — Micro-Fit 4.
  • гальванически развязанный интерфейс RS485 – опционально

Диапазон рабочих частот GSM -модуля

  • 900/1800 MHz;
  • 850/900/1800/1900 MHz (опция).

Выходная мощность передатчика GSM -модуля

  • на частоте 850/900 MHz — 2 Вт;
  • на частоте 1800/1900 MHz — 1 Вт.

Физические характеристики

  • пластмассовый корпус;
  • габаритные размеры корпуса (без учета разъемов) — не более 66x83x25 мм (ДxШxВ);
  • габаритные размеры изделия (с учетом разъемов) — не более 75x83x25 мм (ДxШxВ);
  • вес изделия — не более 100 г;
  • диапазон рабочих температур: от -40°С до +65°С;
  • диапазон температур хранения: от -50°С до +85°С;
  • допустимая влажность — устройство сохраняет свою работоспособность при относительной влажности не более 80% при температуре 25°С.

Электрические характеристики

  • напряжение питания от 7 до 40 В (постоянный ток);
  • ток потребления в режиме GPRS, не более:
    • при напряжении питания +12 В — 250 мА;
    • при напряжении питания +24 В — 125 мА;
  • ток потребления в ждущем режиме, не более:
    • при напряжении питания +12 В — 60 мА;
    • при напряжении питания +24 В — 30 мА.
  • GPIO 1 и 2 в режиме «вход»:
    • сопротивление программируемой подтяжки к напряжению питания — 10 кОм;
    • сопротивление программируемой подтяжки к «земле» — 47 кОм;
    • максимальное напряжение уровня «0» (низкого уровня) — 0,8 В;
    • минимальное напряжение уровня «1» (высокого уровня) — 2,0 В.
  • GPIO 1 и 2 в режиме «выход»:
    • тип выхода — открытый коллектор на «землю»;
    • выходное сопротивление — 120 Ом;
    • максимальный ток выхода — 10 мА.
  • GPO 3 в режиме «выход»:
    • тип выхода — открытый коллектор на напряжение питания;
    • выходное сопротивление — не более 2 Ом;
    • максимальный ток выхода — 500 мА.
  • Выход 3,3 В:
    • максимальный ток выхода — 30 мА.
