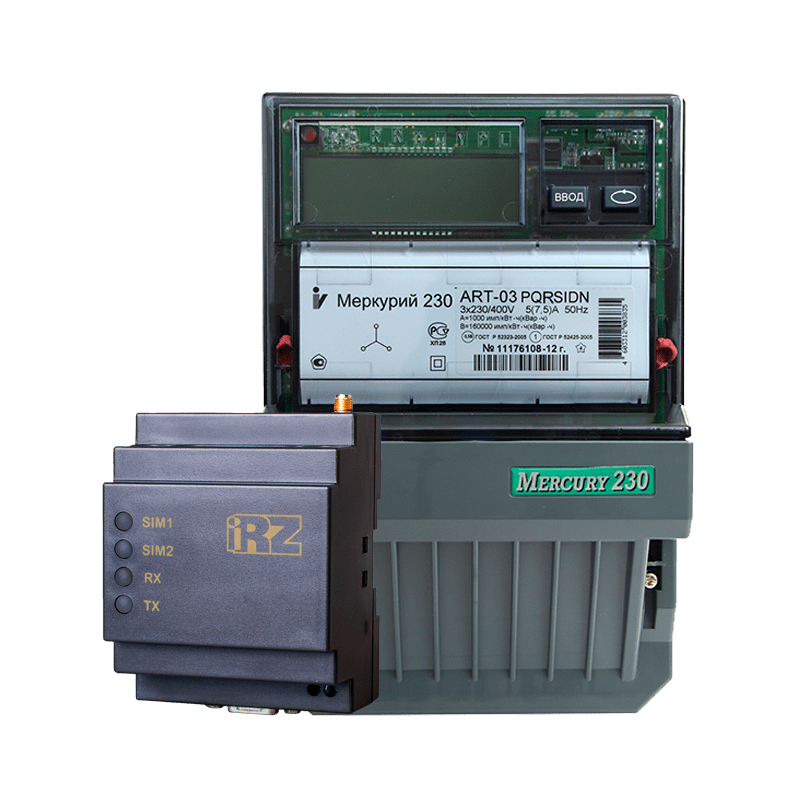

Меркурий 230 ART-0X + iRZ ATM2-485
Меркурий 230 ART-0X + iRZ ATM2-485
Меркурий 230 ART-0X
iRZ ATM2-485
iRZ ATM2-485

АСКУЭ для трёхфазных сетей на базе счётчика Меркурий 230 ART

Трёхфазный счётчик Меркурий 230 ART-0X PQRSI(D)N 5 300 ₽
GSM/GPRS модем iRZ ATM2-485 4 600 ₽
Антенна Antey 906 для GSM модема 860 ₽
Блок питания ACC-PS02 360 ₽
SIM-карта с абонентской платой 0 ₽
Лицензия АСКУЭ яЭнергетик на 12 месяцев 2 160 ₽
ИТОГО:
13 280 ₽
Доставка по всей России
Оборудование настроено и готово к работе
Если не заработает - вернём деньги
Затраты на связь берём на себя
Гарантия 3 года

После подключения Вы сможете

  • Собирать текущие показания онлайн
  • Видеть потребление электроэнергии по часовым срезам
  • Формировать и направлять в энергосбыт отчеты с показаниями или почасовым потреблением
  • Анализировать качество электроэнергии
  • Получать оповещения о критических параметрах электроэнергии

Что произойдёт после заказа

1.
Мы свяжемся с Вами, уточнить детали заказа. Будет выставен счёт.
2.
После оплаты подготовим и настроим оборудование.
3.
В течение 24 часов отправим полный комплект до терминала транспортной компании в вашем городе.
4.
Монтаж может выполнить любой электрик, инструкция по подключению счетчика и модема будут в комплекте.
5.
После подключения модема данные со счетчика можно собирать удаленно, логин и пароль для доступа в АСКУЭ будут в комплекте.

Оставьте заявку

Наш оператор ответит на любой, интересующий Вас вопрос

Технические характеристики

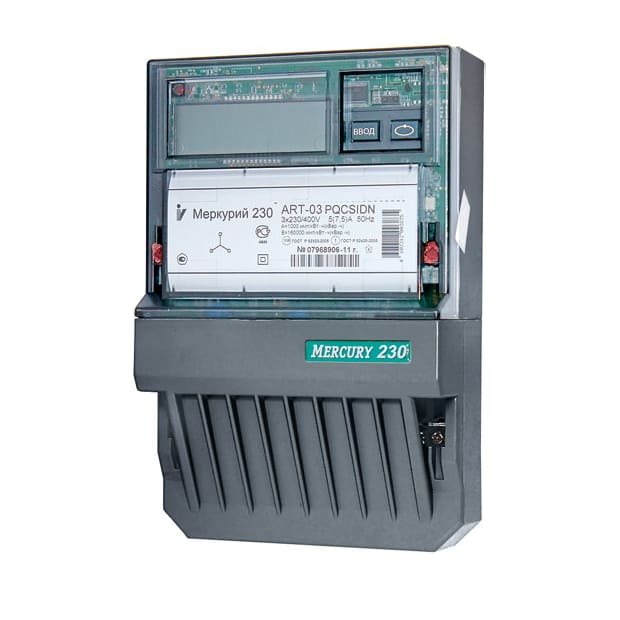

Меркурий 230 ART-0X PQRSI(D)N
Класс точности
- активной энергии 0,5S или 1,0
- реактивной энергии 1,0 или 2,0
Номинальное напряжение, В 3*57,7/100 или 3*230/400
Номинальный (максимальный) ток, А 5(7,5); 5(60); 10(100)
Максимальный ток в течении 0,5 с, А
- для IНОМ=5А 150
- для IНОМ=10А 200
Стартовый ток (чувствительность), А
- для IНОМ(МАКС)=5(7,5)А,    UНОМ=57,7 или 230В 0,005
- для IНОМ(МАКС)=5(60)А,     UНОМ=230B 0,020
- для IНОМ(МАКС)=10(100)А,  UНОМ=230B 0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более 0,5 / 7,5
Полная мощность, потребляемая цепью тока не более, В*А 0,1
Количество тарифов 2 (возможно запрограммировать до 4)
Скорость обмена, бит/секунду:
- по интерфейсу CAN и RS-485 300, 600, 1200, 2400, 4800, 9600
- через инфракракрасный порт 9600
- через GSM модем 9600
Передаточное число основного/поверочного выхода, имп/кВт, имп/кВар:
- для UНОМ 57,7В, IНОМ 5A 5000/160000
- для UНОМ 220В, IНОМ 5A 1000/32000
- для UНОМ 220В, IНОМ 10A 500/16000
- для UНОМ 220В, IНОМ 5A 1000/160000
Сохранность данных при перерывах питания, лет
- постоянной информации 40
- оперативной информации 10
Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С от -40 до +55
Межповерочный интервал, лет 10
Масса, кг не более 1,5
Габариты (длина, ширина, высота), мм 170х74х258
Гарантия производителя, лет 3

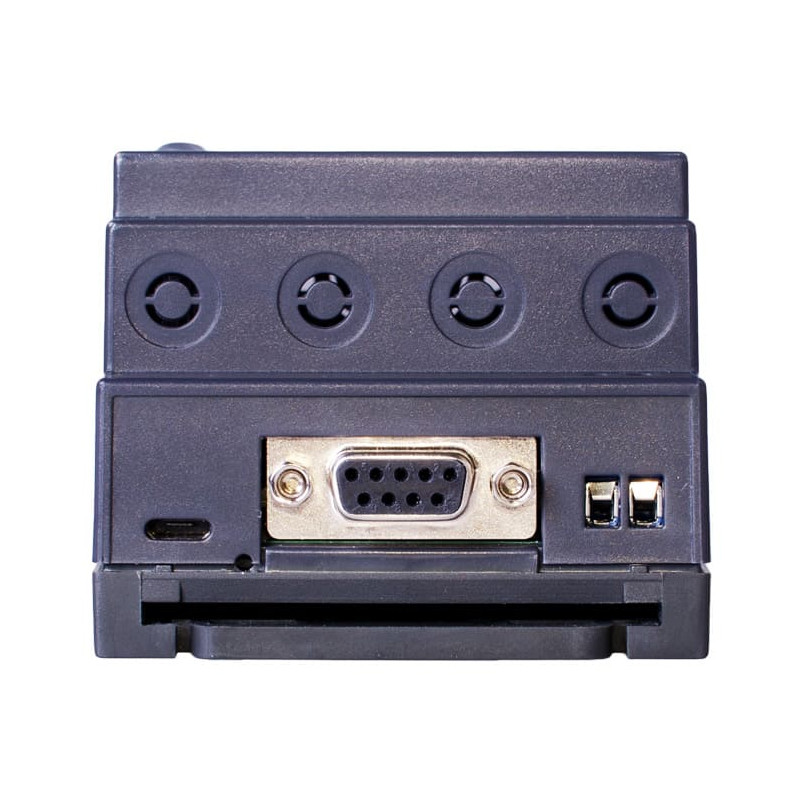

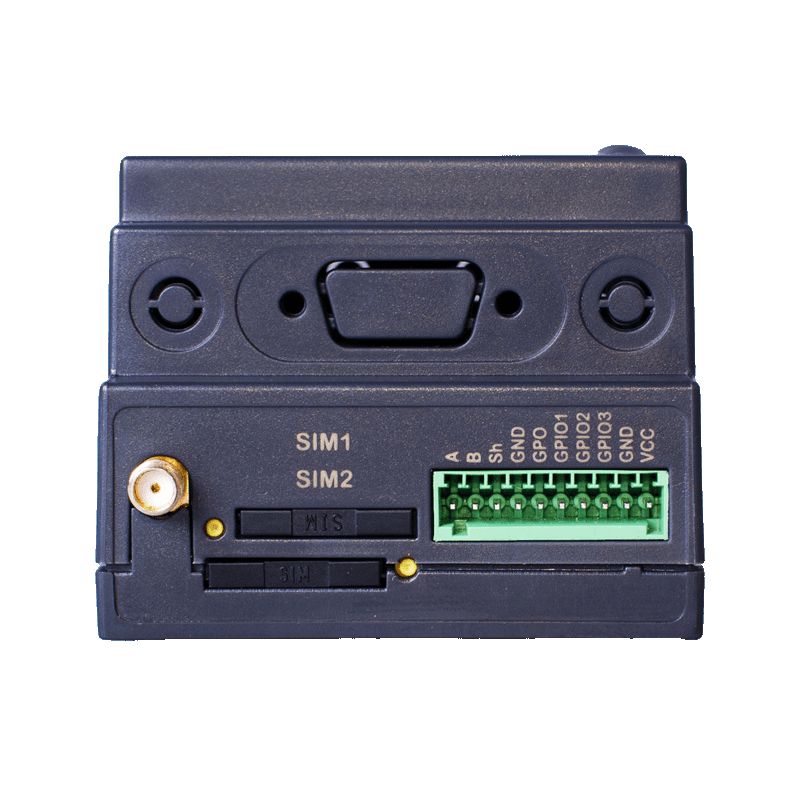

iRZ ATM2-485

Характеристики аппаратной части

  • GSM/GPRS-модуль — BGS2;
  • коммуникационный интерфейс — RS485/RS422 (разрывной коннектор);
  • разрывной коннектор — RS485/RS422 + 2 GPIO + 1 GPO + Выход 3,3 В;
  • Mini USB для настройки и протоколирования работы модемы;
  • поддержка двух SIM-карт;
  • антенный разъем — SMA;
  • разъем питания — Micro-Fit 4.
  • гальванически развязанный интерфейс RS485 – опционально

Диапазон рабочих частот GSM -модуля

  • 900/1800 MHz;
  • 850/900/1800/1900 MHz (опция).

Выходная мощность передатчика GSM -модуля

  • на частоте 850/900 MHz — 2 Вт;
  • на частоте 1800/1900 MHz — 1 Вт.

Физические характеристики

  • пластмассовый корпус;
  • габаритные размеры корпуса (без учета разъемов) — не более 66x83x25 мм (ДxШxВ);
  • габаритные размеры изделия (с учетом разъемов) — не более 75x83x25 мм (ДxШxВ);
  • вес изделия — не более 100 г;
  • диапазон рабочих температур: от -40°С до +65°С;
  • диапазон температур хранения: от -50°С до +85°С;
  • допустимая влажность — устройство сохраняет свою работоспособность при относительной влажности не более 80% при температуре 25°С.

Электрические характеристики

  • напряжение питания от 7 до 40 В (постоянный ток);
  • ток потребления в режиме GPRS, не более:
    • при напряжении питания +12 В — 250 мА;
    • при напряжении питания +24 В — 125 мА;
  • ток потребления в ждущем режиме, не более:
    • при напряжении питания +12 В — 60 мА;
    • при напряжении питания +24 В — 30 мА.
  • GPIO 1 и 2 в режиме «вход»:
    • сопротивление программируемой подтяжки к напряжению питания — 10 кОм;
    • сопротивление программируемой подтяжки к «земле» — 47 кОм;
    • максимальное напряжение уровня «0» (низкого уровня) — 0,8 В;
    • минимальное напряжение уровня «1» (высокого уровня) — 2,0 В.
  • GPIO 1 и 2 в режиме «выход»:
    • тип выхода — открытый коллектор на «землю»;
    • выходное сопротивление — 120 Ом;
    • максимальный ток выхода — 10 мА.
  • GPO 3 в режиме «выход»:
    • тип выхода — открытый коллектор на напряжение питания;
    • выходное сопротивление — не более 2 Ом;
    • максимальный ток выхода — 500 мА.
  • Выход 3,3 В:
    • максимальный ток выхода — 30 мА.
